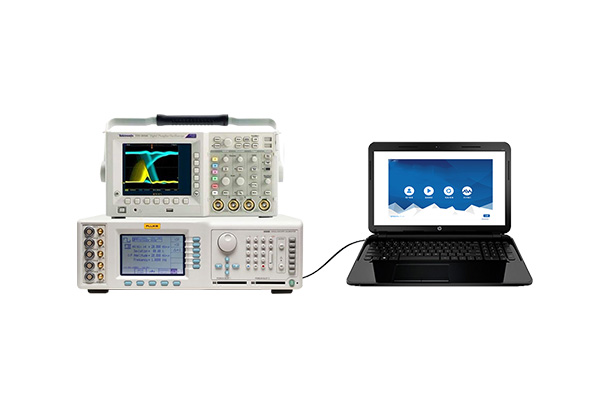

AT-3010示波器自動計量系統
- 試用:可免費試用
- 適用于:計量站和第三方檢測機構
- 兼容接口:GPIB、RS232、LAN、USB
- 儀器兼容性:Tektronix、Keysight、Rigol等品牌示波器
- 替代:NS-3010
- 詳細說明
系統簡介
示波器作為一種最常用的電壓、波形測量儀器被廣泛運用于無線電測量領域。大量的高精度產品測量需求對示波器性能的要求越來越高,使得儀器的檢定校準要求也不斷提升。由于示波器測量功能強大,需要計量的項目眾多,涉及計量規程繁瑣,對計量人員要求較高,傳統手動計量人為干擾因素較大,計量結果可靠性較低。
示波器自動計量系統自動封裝**計量檢定標準,計量項目齊全、操作流程清晰、計量結果精確,相較于傳統手動計量方法有著明顯優勢,能針對性的解決人工手動計量所遇到的多種難題,提高計量功效50-100倍。計量項目涵蓋:頻帶帶寬、直流偏移誤差、瞬態響應、線性度、誤差限、標準差、有效位數、信噪比、垂直偏轉系數及誤差、掃描時間因數、隨機噪聲、時間測量、幅度測量、觸發特性、通道間延遲時間差、直流增益準確度、通道隔離度、方波校準信號,輸入阻值。
系統亮點
l 系統嚴格參照**計量標準而開發,計量流程可根據客戶需求定制化設定,全面滿足客戶計量需求,自動封裝計量檢定規程,極大提高儀器計量效率;
l 系統兼容多廠家,多型號的示波器、校準源,系統具有可拓展性,根據市場發展及客戶需求,不斷升級兼容多種類儀器品牌;
l 系統兼容多種儀器通信方式,如GPIB、RS232、LAN、USB等;
l 系統可實現全自動化儀器操作,自動存儲計量數據,自動生成計量報告;
l 專業、全面的智能化計量管理系統,實現計量工作的全方位智能化管理;

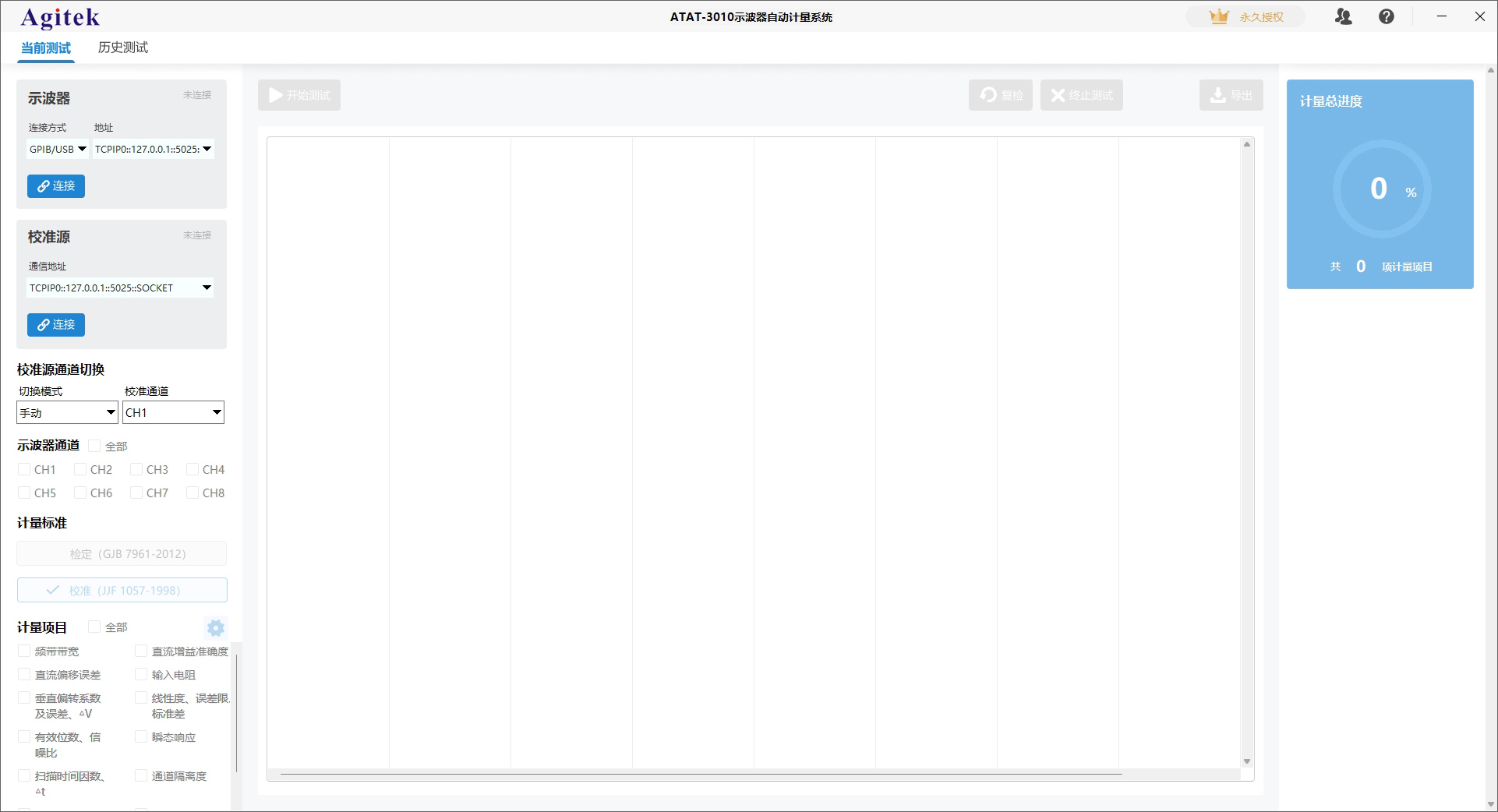

l 軟件界面友好,操作方便,用戶可快速上手操作。
系統功能
基于硬件
兼容儀器品牌
系統兼容Tektronix、Keysight、Rigol等品牌示波器
基于規程
示波器計量規程:
l 《GJB 7691-2012 數字示波器檢定規程》
l 《JJF 1057-1998 數字示波器校準規范》
系統圖示

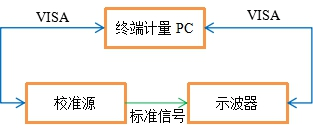

示波器自動計量系統主要由示波器校準源和被校準示波器組成,系統框圖如下:
在實際使用過程中,因?yàn)椴煌男?zhǔn)源和不同的硬件環境,使用的接線方式也各不相同。

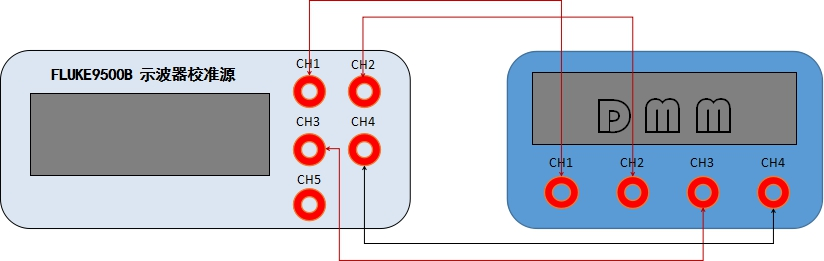

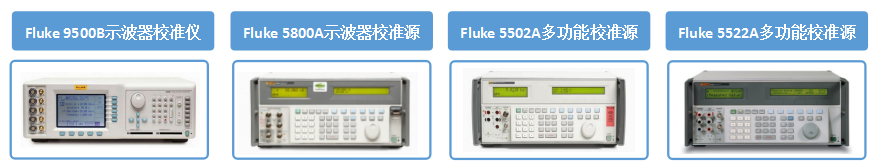

當使用9500或5800作為校準源時,如果擁有兩個探頭或連接線,可以實現雙通道示波器的全自動計量,中途不需要再切換通道,如果擁有四個探頭或連接線,可以實現四通道示波器的全自動
計量。如果探頭或連接線數量不足時,在計量過程中需要根據軟件的提示進行連接通道的切換。接線圖如下:

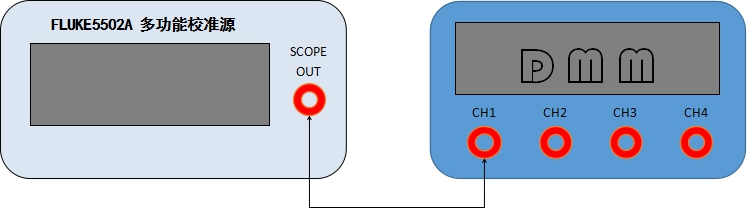

當使用5502或5520校準源時,校準源模塊只有一個輸出端口,因此在計量過程中需要根據提示進行連接通道的切換。接線圖如下:

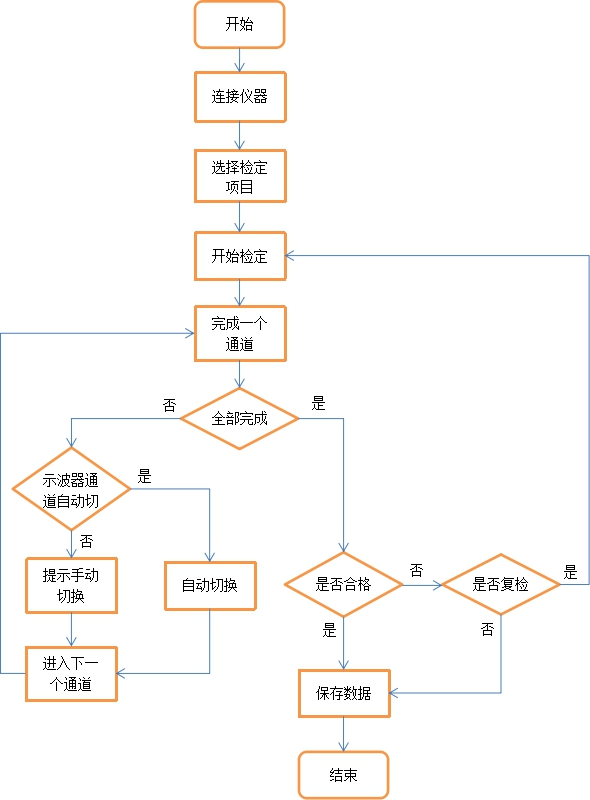

系統使用流程
運行環境
軟件環境
l 操作系統要求:Win7及以上;
l 驅動需求:通信線纜驅動。
硬件環境
l 電腦CPU要求:雙線程,2GHz主頻以上,推薦酷睿i5 5系以上;
l 電腦內存要求:4G及以上;
l 電腦硬盤要求:500G及以上。
