AT-3030數字萬用表自動計量系統
- 試用:可免費試用
- 計量對象:數字萬用表
- 計量項目:直流電壓校準、直流電流校準、直流電阻校準、交流電壓校準、交流電流校準
- 替代:NS-3030
- 詳細說明
系統簡介
數字萬用表是一種多用途的電子測量?jī)x器被廣泛運用于電磁學測量領域。大量的儀器測量需求使得萬用表使用頻率越來越高,儀器的計量檢定工作量也大大增加。由于萬用表測量領域廣泛,需要計量的項目眾多,涉及計量規程繁瑣,計量效率較低,傳統手動計量人為干擾因素較大,計量結果可靠性較低。
數字萬用表自動計量系統自動封裝**計量檢定標準,計量項目齊全、操作流程清晰、計量結果精確,相較于傳統手動計量方法有著明顯優勢,能針對性的解決人工手動計量所遇到的多種難題,提高計量功效 50-100 倍,本系統不僅可以計量還可以進行自校準。
系統特點
l 軟件依照**計量標準,定制各類儀器的計量流程,滿足了市場需求,同時將標準封裝進了軟件,降低了對計量人員的要求。
l 軟件兼容多廠家,多型號的儀器,同時擁有拓展性,可以應對市場的改變,對新型的儀器進行兼容。
l 兼容多種儀器通信方式。
l 系統對儀器進行全自動化的操作,同時計量過程的數據自動記錄,極大程度的減少了計量人員的工作量,提升了計量效率和計量結果的可靠性。
l 軟件界面簡潔大方,用戶操作方便,可以快速上手。
l 專業、全面的資產管理系統,方便用戶管理儀器。
l 軟件包含自校準功能,可以自行校準。
系統功能
根據《JJF 1587-2016 數字多用表校準規范》,實現對數字萬用表的全自動、半自動計量,計量項目包括:
l 直流電壓校準;
l 直流電流校準;
l 直流電阻校準;
l 交流電壓校準;
l 交流電流校準。
同時系統軟件在計量過程中,按照實際的測試數據,對照數字萬用表原廠的技術標準,給出計量的合格判定,同時軟件支持計量不確定度的計算,也支持自校準。

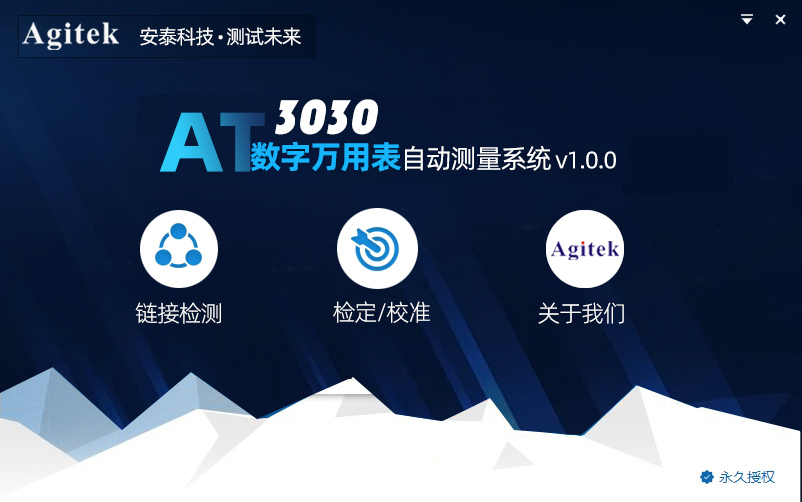

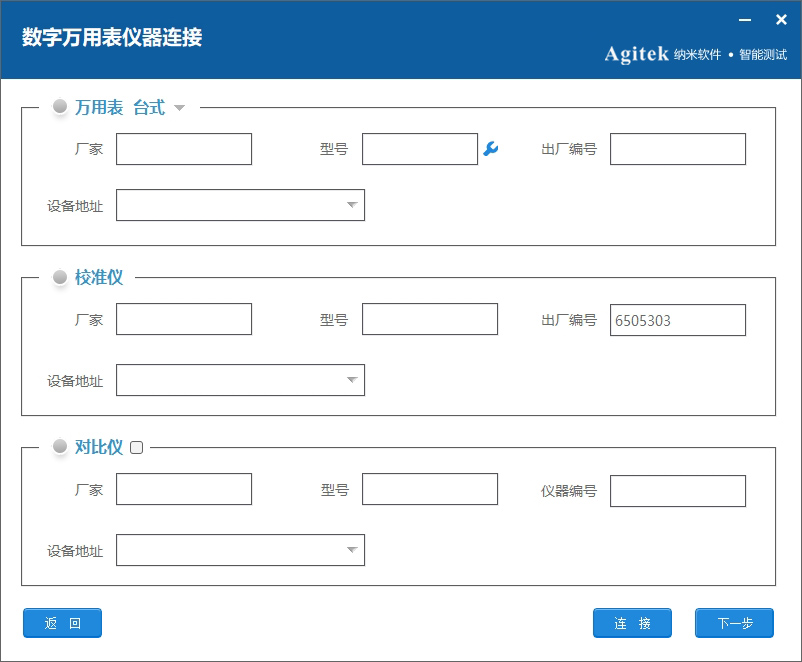

軟件圖示

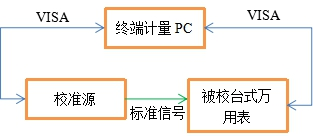

數字萬用表自動計量系統針對不同的校準源和被校儀器,所使用的硬件設備不同,當使用5700A或5720A校準臺式萬用表時,校準源的精度滿足校準需求,校準系統只需要校準源和被校儀器組成,系統框圖如下:

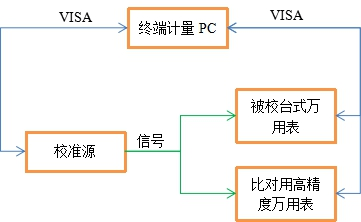

當使用5502A或5520A校準臺式萬用表時,校準源精度不足以校準臺式萬用表,這時需要使用高精度的臺式萬用表,如Fluke 8508A作為比對儀器,將高精度的臺式萬用表的讀數作為標準值,這時的系統框圖如下:

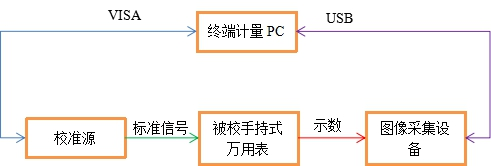

當被校儀器為手持式數字萬用表時,校準源的精度均滿足要求,同時使用手持式數表半自動計量方案,可以通過工業相機采集手持表的數據,實現程序的半自動化,此時系統框圖如下:
注意事項:
當使用對比儀時,進行電阻檢測項目時,需要根據軟件的提醒,切換校準源輸出的目標。

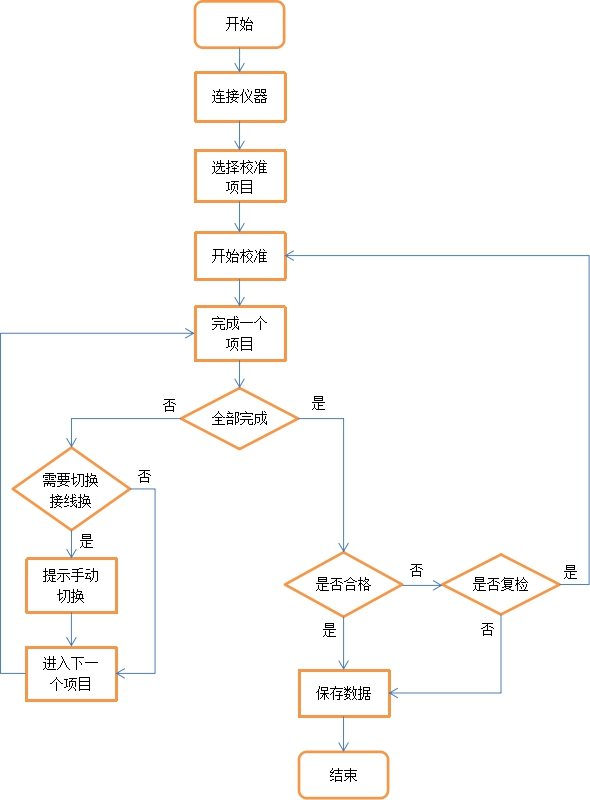

數字萬用表自動計量系統使用流程圖如下:

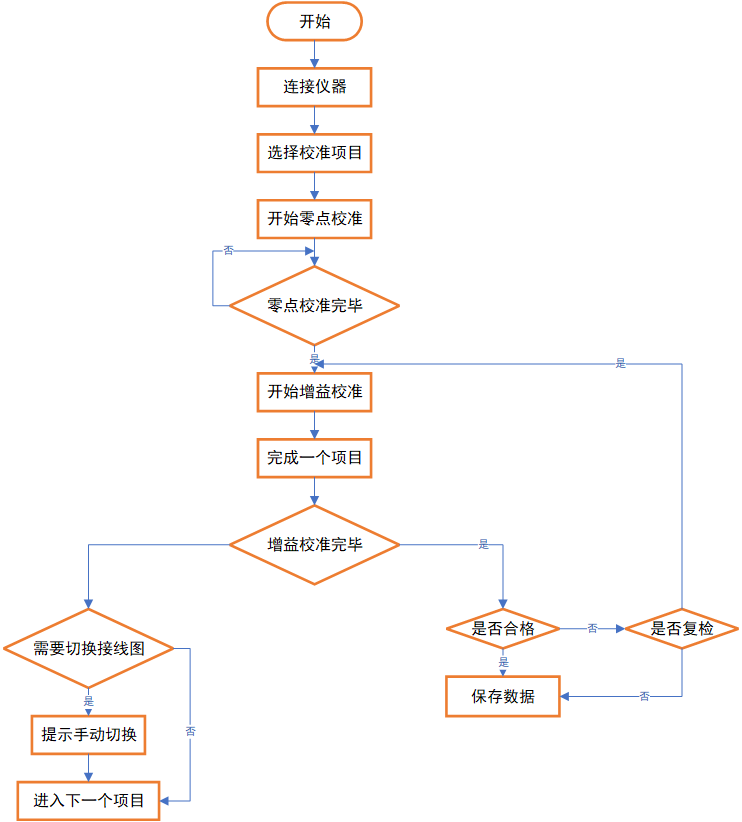

數字萬用表自動校準系統使用流程圖如下:
