AT-1000射頻無源器件自動測試系統
- 試用:免費試用
- 測試對象:射頻無源器件
- 儀器兼容性:兼容中電41所(思儀)、是德科技(Keysight)、安捷倫(Aglient)、日本安立(Anritsu)、羅德與施瓦茨(R&S)、韓國興倉(Protek)、美國泰克(Tektronix)、創遠和德力等主流網絡分析儀型號
- 替代:NS-1000
- 詳細說明
系統簡介
目前國內大部分線纜公司仍然使用全人工模式進行線纜的參數測試工作,測試過程中對于線纜的詳細參數沒有記錄,只是簡單地進行線纜的通過/失敗檢測。致使產品生產中對于質量無法嚴格控制,例如產線測試員工在發現質量問題后,很難立刻找到問題點以及問題根源。在歐洲以及美國等地已經逐漸變?yōu)樽詣?dòng)/半自動化測試。因?yàn)楦哳l線纜受到環境的干擾影響較大,測量過程中應盡量減少人為因素對于測量的干擾。

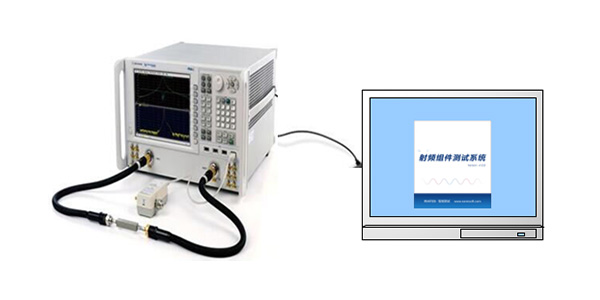

射頻無源器件自動測試系統能夠?qū)崿F(xiàn)對線纜等無源器件進行自動化測試,測試場景如下圖所示。用戶只要錄入測試被測產品的批次號、型號以及編號,便可對產品進行自動測試,并保存測試數據到數據庫,用戶可根據需要查詢測試數據并生成報表。
軟件應用
射頻器件是無線通訊設備必備的基礎性零部件,是無線連接的核心基礎。主要應用于通信行業,如雷達通信(圖1.2)、廣播通信(圖1.3)、手機通信(圖1.4)和基站通信(圖1.5)等。為保證通信的可靠,所有的射頻器件在生產時都會經過絕緣耐壓、外觀、電氣性能等一系列的測試,其中最重要的是電氣性能,也就是使用網絡分析儀進行S參數測試,可測試的產品包括濾波器、功分器、天線、放大器、衰減器、混頻器和耦合器等。
系統特點
l 兼容中電41所(思儀)、是德科技(Keysight)、安捷倫(Aglient)、日本安立(Anritsu)、羅德與施瓦茨(R&S)、韓國興倉(Protek)、美國泰克(Tektronix)、創遠和德力等主流網絡分析儀型號;
l 智能匹配儀器型號,操作方便簡單,提高測試效率;
l 自動測量射頻微波無源器件(包括濾波器、功分器、天線、放大器、衰減器、混頻器、耦合器等)的S參數、增益、損耗、阻抗、平坦度、隔離度等指標;
l 自動保存配置信息、測試數據到數據庫中,方便隨時查詢;
l 自動生成測試報告,用戶可根據需要定制報告模板;
l 支持電腦安裝和儀器內部安裝兩種模式,方便用戶選擇;
l 內置多語言支持,針對網絡分析儀系統的中英文不同版本可自動匹配;
系統功能
硬件設置:通過對多臺設備的并行控制功能,完成對產品的自動化測試。軟件兼容多種型號的網絡分析儀,同時支持包括LAN、GPIB、USB等多種通信方式。系統可自動檢測并建立與儀器的通信。
參數配置:測試前需要用戶對測試儀器的參數進行配置,包括測試通道跡線頻段等信息。系統會保存本次配置并在下次使用軟件時加載。以減少用戶的重復性工作,提高測試的效率。參數配置完成后用戶可保存本次配置,以便以后調用。
運行測試:用戶可錄入產品編號或掃描槍自動完成對產品某些項目的測試,測試結果可同步觀測,系統自動將測試數據保存至數據庫,用戶可在測試完成后根據需要導出測試數據。
數據查詢:為防止停電、儀器故障等突發情況,系統設置了數據記錄查詢模塊,用戶可在此模塊查詢所有已測產品的歷史數據,并可調取某一產品的原始數據。為方便用戶使用,查詢條件設置的更加靈活,支持對產品相關信息的精確和模糊查找,產品信息包括測試批次、測試員、測試時間、儀器型號等。
