一、知用電流探頭CP4040 產品概述：
量程1A/mV
最小測量電流1A
噪聲≤70mArms
耦合方式AC,DC
交流耦合的低頻帶寬<7Hz
CP3000/4000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，典型精度為1%，滿足大部分測試領域的需要；多款探頭可供選擇，方便不同量程電流測量；標準的BNC輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。
知用電流探頭CP4040鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量500A的連續電流和750A的峰值電流，提供了5MHz的帶寬；分辨率為1A。需配合CPA4000放大器同時使用。
二、知用電流探頭CP4040 產品主要指標：
| 參數 | 型號 | ||
| CP4040 | |||
| 量程 | 1A/mV | ||
| 最小測量電流 | 1A | ||
| 噪聲(限制帶寬20MHz) | ≤70mArms | ||
| 耦合方式 | AC,DC | ||
| 交流耦合的低頻帶寬（-3dB） | <7Hz | ||
| 電流最大值（隨頻率上升而下降） | 量程 | 1A/mV | |
| DC連續 | 500A | ||
| RMS(正弦波) | 500A | ||
| 峰值 | 750A | ||
| 終端負載要求 | 50Ω | ||
| 延時時間 | 電流系統 | 65ns | |
| BNC線1米 | 5ns | ||
| 最大絕緣線電壓 | 600V CATII 300V CATIII | ||

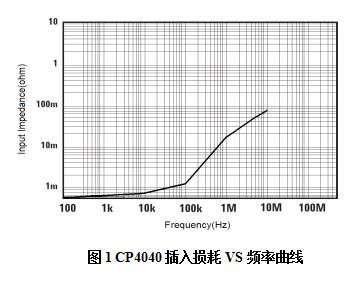

| 插入阻抗 | 參考圖1 | ||
