知用電流探頭CP3050
知用電流探頭CP3050帶寬：DC-50MHz,峰值電流：50A,最小電流：5mA,耦合方式AC/DC。安泰測試作為知用授權代理商，現貨充足，可提供樣機試用服務，詳情咨詢18165377573。
廠商名稱：知用
產品型號：CP3050
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
一、知用電流探頭CP3050產品概述：
CP3000/4000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，典型精度為1%，滿足大部分測試領域的需要；多款探頭可供選擇，方便不同量程電流測量；標準的BNC輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。
知用電流探頭CP3050體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量50A的連續電流和50A的峰值電流，提供50MHz的帶寬；分辨率高達5mA；需配合CPA3000放大器同時使用。
二、知用電流探頭CP3050產品指標：
| 參數 | 型號 | |||
| CP3050 | ||||
| 量程 | 5A/V 10A/V | |||
| 最小測量電流 | 5mA | |||
| 噪聲(限制帶寬20MHz) | ≤50uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低頻帶寬（-3dB） | <7Hz | |||
| 電流最大值（隨頻率上升而下降） | 量程 | 10A/V | 5A/V | |
| DC連續 | 50A | 25A | ||
| RMS(正弦波) | 35A | 17.7A | ||
| 峰值 | 50A | 50A | ||
| 終端負載要求 | 50Ω | |||
| 延時時間 | 電流系統 | 15ns | ||
| BNC線1米 | 5ns | |||
| 最大絕緣線電壓 | 300V CAT I | |||

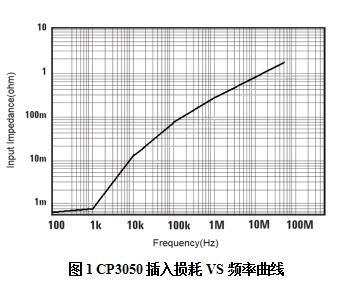

| 插入阻抗 | 參考圖1 | |||
