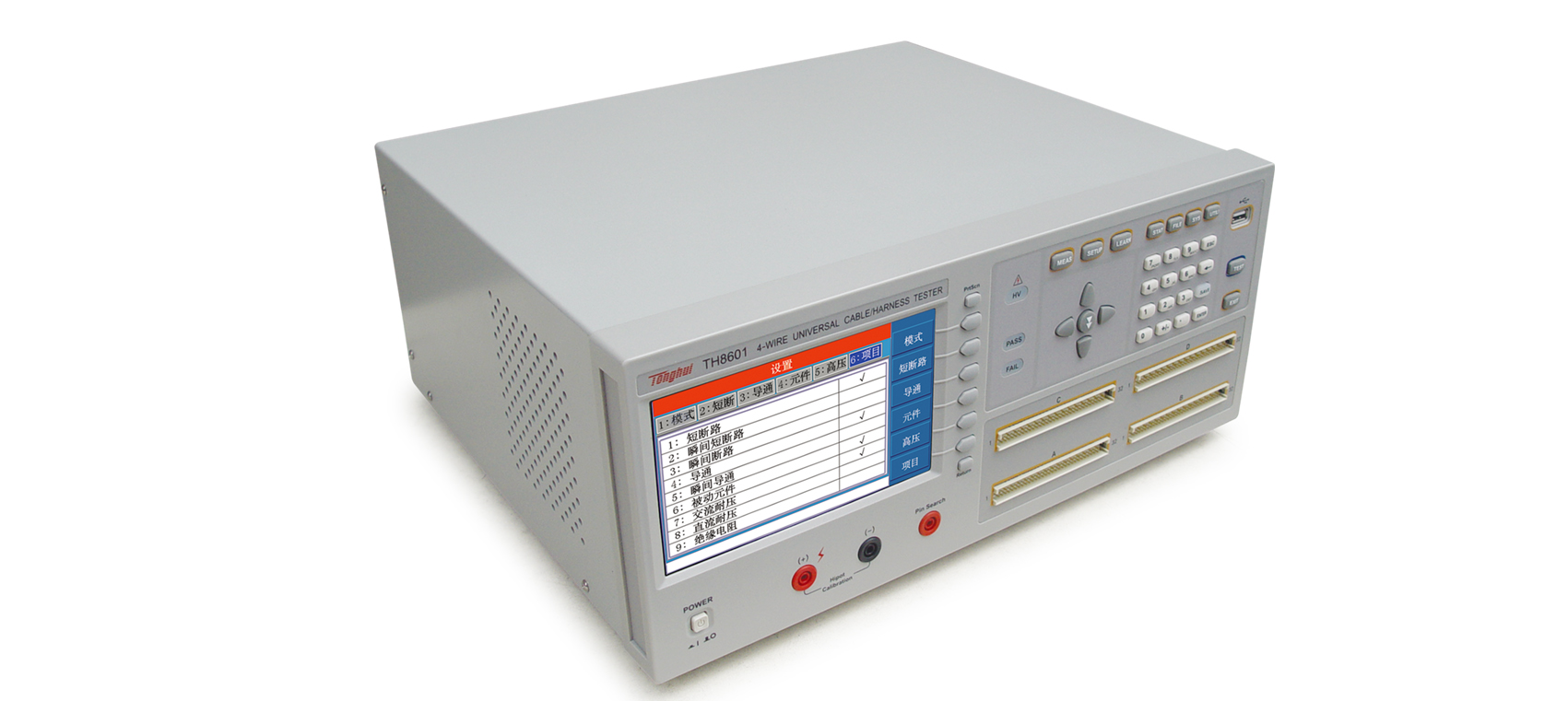

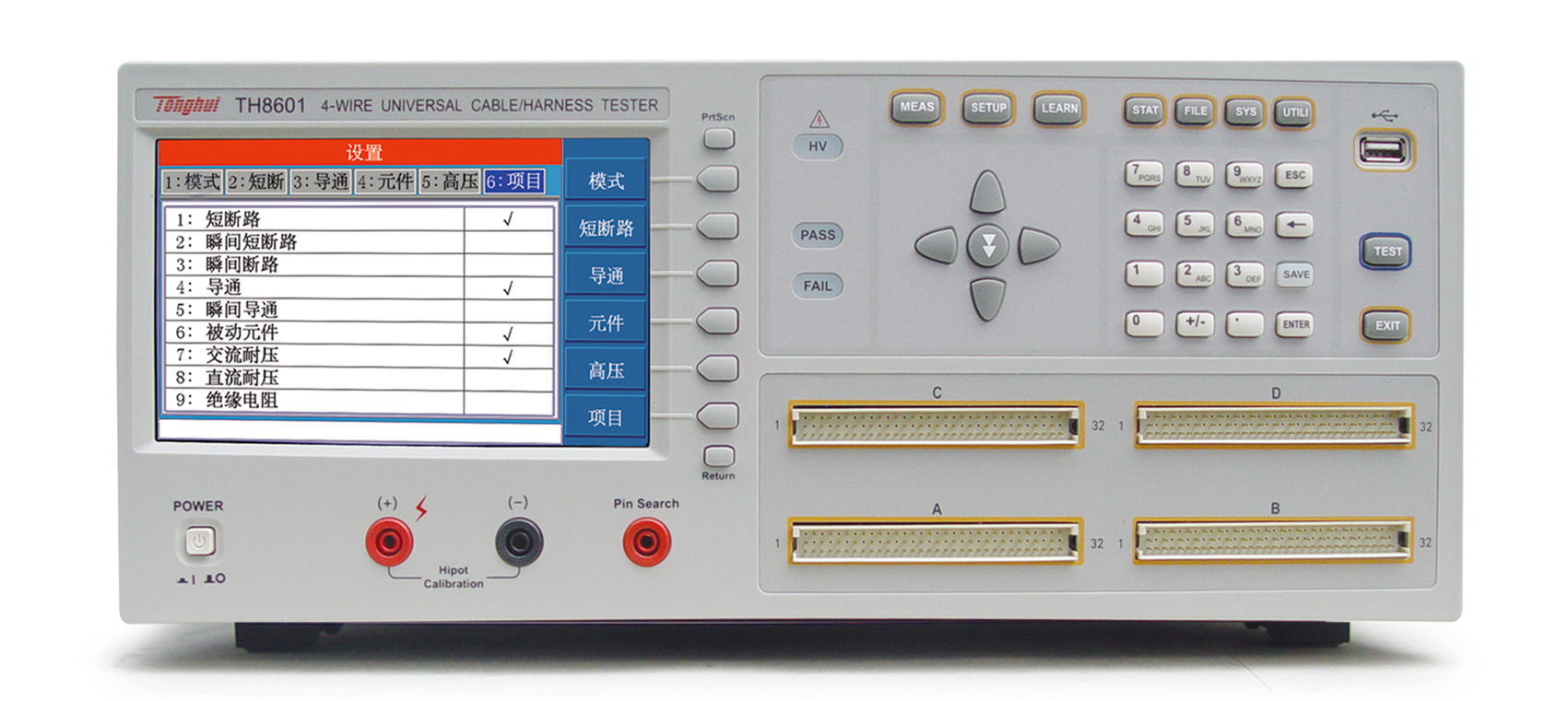

一、TH8601線材綜合測試儀簡介

　　■ TH8601系列四端線材綜合測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試 系統。該系統提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件(電感，電阻，電容，二極管)，交直流耐壓，絕緣電阻各種高低壓參數。本系統采用先進的LCR數字采樣及高速長壽命通道切換技術，大大提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。豐富的接口設計，本儀器還提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用戶運用于自動化檢測和自動化產線　

      二、性能特點

　　■ 7寸TFT LCD真彩顯示器，800X480分辨率，16位色。

　　■ 內部存儲空間3M

　　■ 支持U盤存儲測試文件

　　■ 一鍵截屏功能，圖片自動存儲至U盤

　　■ 可通過U盤在線升級程序

　　■ 中英文可選操作界面

　　■ 最大提供128路通道，分為A、B、C、D共4個插槽

　　■ 提供1000VAC和1500VDC高壓測試功能，采用高低壓分離技術，使自身絕緣阻抗高達100G以上，測試范圍更廣

　　■ 提供4種高壓測試方式：一對其他、二分法、自動測試，接地測試4種方式

　　■ 提供優秀可靠的電弧偵測功能

　　■ 測試電阻、電容、二極管等元件，采用了四端測試技術，測試精度更高;采用了電壓電流分離并行采樣技術，采樣數據更快

　　■ 支持Typec相關線材測試，提供了整套測試方案，加入了元件一鍵設定功能。

　　■ 支持連接頭測試，提供了多產品測試功能，以及每個產品的信號輸出。

　　■ 支持多文件測試，為復雜線材提供更多更靈活的測試方案。

　　■ HANDLER接口，有8路輸出，均為光耦驅動，同時用戶可以自由定義每路的信號和電平

　　■ 通訊指令提供了SCPI指令系統

　　■ 提供儀器自檢功能以及維修功能，可以進行在線排查儀器故障

       三、應用

　　■ 通訊和IT

　　電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、

　　USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE

　　硬盤連接線、SATA硬盤連接線等

　　■ 汽車電子

　　ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品

　　連接線、音視頻連接線

　　■ 電子工業

　　排線、扁平線、接插件、電源線、多路開關、RS232連接線、

　　GPIB連接線、USB延長線、多芯插座

　　■ 元器件

　　無源器件：電容、電感，電阻，二極管

　　■ 安規測試

　　多路耐壓、絕緣

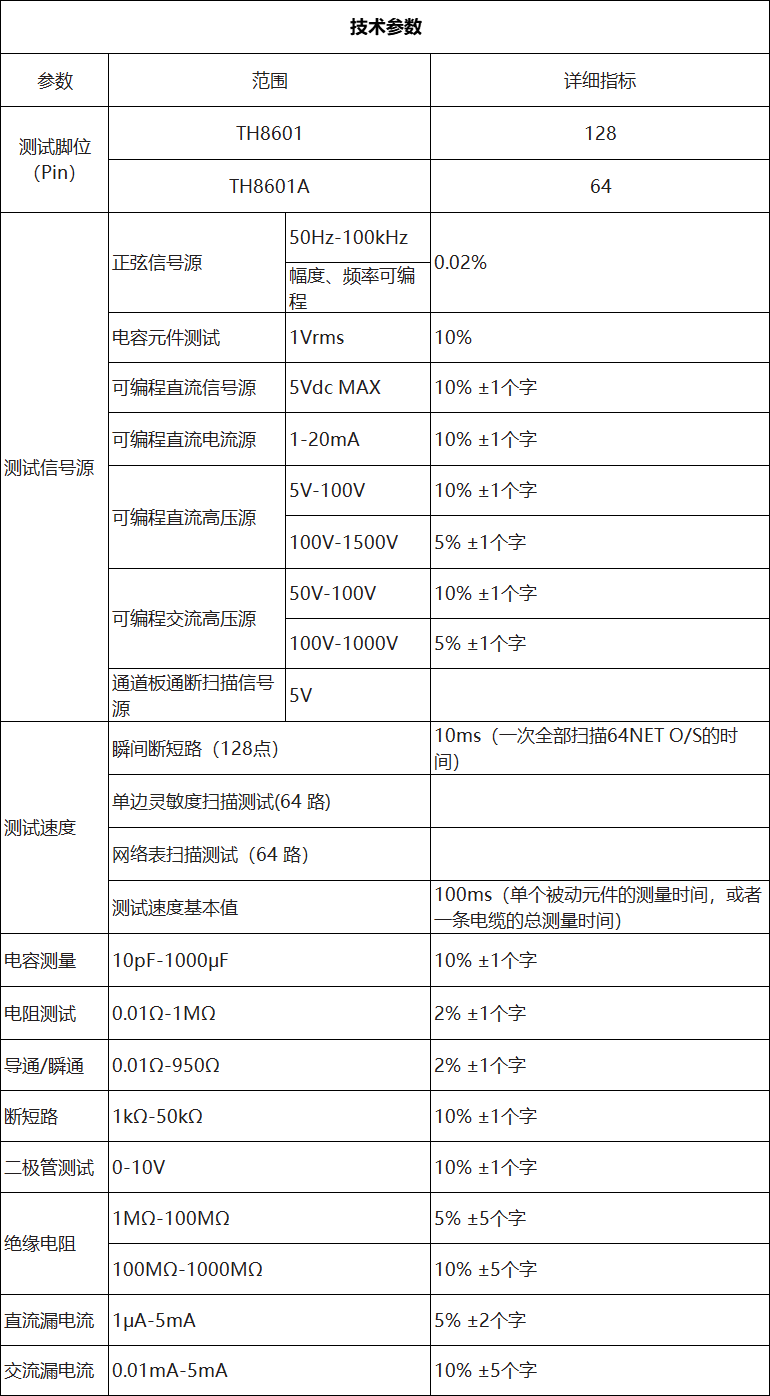

       四、技術參數
