簡述

費思FTD系列雙向直流電源，是一款全數字控制的，寬范圍的，高功率因數、高精度、高速度的大功率雙向直流電源系統。FTD系列采用AC/DC、DC/DC雙向變換兩級架構， AC/DC雙向變換采用四象限SVPWM技術，能量雙向流動，功率因素高達0.99以上，并網諧波污染小；DC/DC雙向變換采用高頻電路，輸出響應快，輸出電壓范圍寬。架構能有效平穩母線電壓在突加時的波動，從而提高整機輸出的動態響應時間。

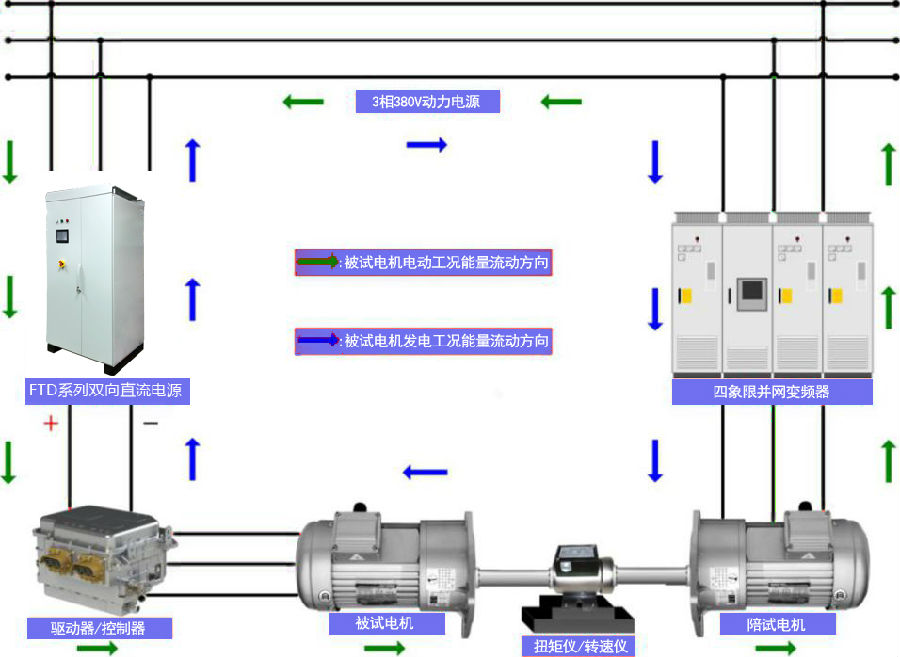

FTD系列廣泛適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。

特點

      1、100%能量回饋，饋網電流污染小，額定工作時諧波＜3%;

       2、輸入功率因數高:＞0.99;

       3、支持恒壓、恒流、恒功率等多種輸出模式；

       4、高效工頻隔離變壓器，直流側與交流側電網相互隔離；

       5、軟硬件多重保護

       6、液晶觸摸屏顯示控制，多種通訊接口；

       7、遠程操作提供標準上位機軟件，協議開放，支持第三方指令控制采用兩級變換，IGBT電路方式，純數字化控制，技術領先；

       8、四象限工作，能量可雙向流動；

       9、電路結構采用三相PWM整流逆變＋DC/DC雙向變換雙級電路，能實現寬范圍直流電壓輸出、控制精度高、動態響應快；

     10、協議開放，支持第三方指令控制;

     11、采用高頻雙向DC/DC變換技術，輸出直流穩定度高，連續性好具有良好的EMC電磁兼容性；

     12、遠程操作提供標準上位機軟件，協議開放，支持第三方指令控制；

應用

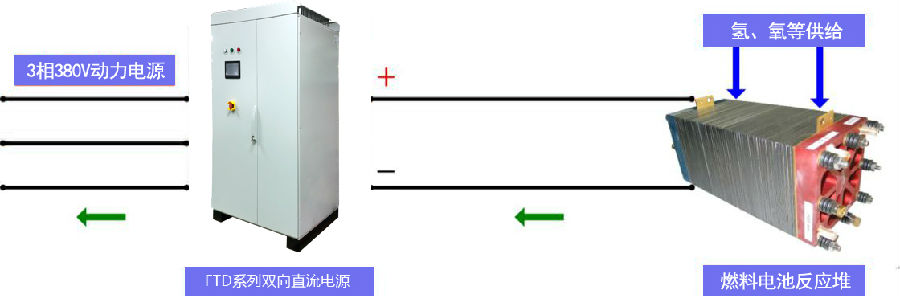

FTD系列雙向直流電源既可做為精度高、響應快的電源，也可做為功能豐富的回饋式直流電子負載，用于燃料電池堆、燃料電池發動機系統、動力電池包、超級電容、直流電源、充電機等的放電測試。

產品技術概要

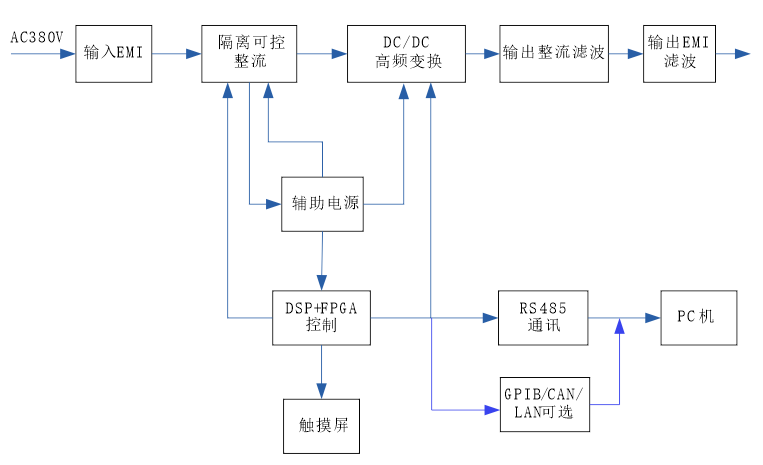

系統拓撲框圖：

由以上拓撲可知，系統由兩級拓撲變換架構構成：雙向AC/DC與雙向DC/DC逆變。整個電源系統主要由以下部分組成：

1.輸入斷路器，緩沖，輸出緩沖和繼電器；

2.輸入三相四象限PWM整流單元；

3.DC/DC高頻變換功率單元；

4.LC濾波模塊；

5.系統輸入輸出測量單元；

6. DSP+FPGA主控單元；

7.觸摸屏人機操控系統；

輸入控制部分主要由輸入斷路器、輸入緩沖電路組成。輸入三相四象限PWM整流單元由輸入三相電感、隔離變壓器以及三相全橋整流逆變單元和濾波單元組成，并通過冗余設計降低電容紋波電流， 提高電容使用壽命，從而保證系統可靠性

顯示操作

操作分為本地操作和上位機遠程操作，操作界面示意如下：

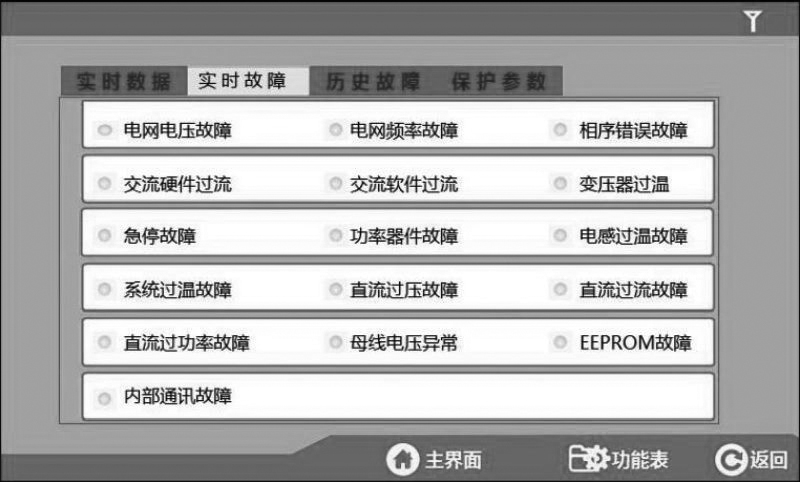

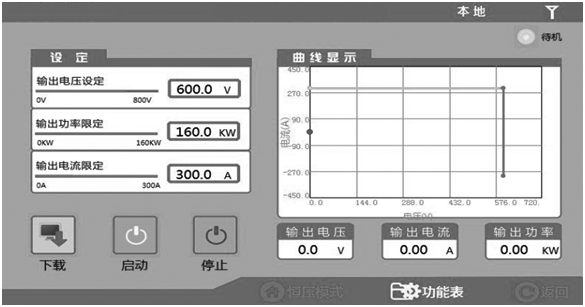

本地操作界面

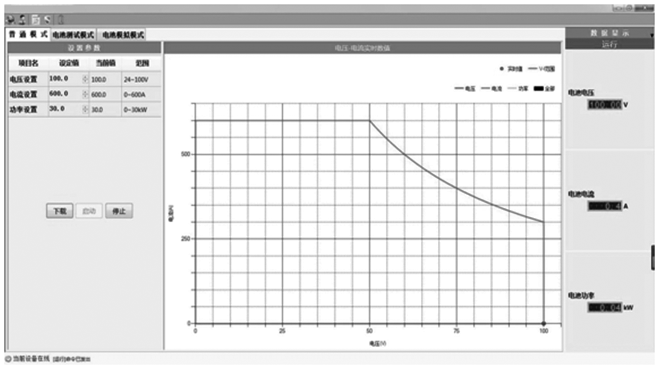

上位機操作界面
