FTX系列可回饋電網模擬電源

FTX系列可回饋電網模擬電源

FTX系列電網模擬電源是費思結合多年專業電源研制經驗,推出的一套精密模擬電網特性的電網模擬電源,可應用于光伏并網逆變器的測試、風電逆變器測試、以及與電網測試相關實驗認證測試。電網模擬電源(電網模擬器)可以精確、高效實施各種功率等級的并網逆變器認證檢測任務。適用于各種電壓等級(270V/315V/380V等)的并網測試。配備功能強大的智能控制軟件,可實現在遠程 PC機上控制各主要測試設備,實現全自動檢測,能自動保存試驗測量數據。

廠商名稱:費思泰克

產品型號:FTX

市場價格:¥面議 (僅供參考)

貨期:現貨

  • 詳細說明
  • 產品手冊

FTX系列電網模擬電源是費思結合多年專業電源研制經驗,推出的一套精密模擬電網特性的電網模擬電源,可應用于光伏并網逆變器的測試、風電逆變器測試、以及與電網測試相關實驗認證測試。電網模擬電源(電網模擬器)可以精確、高效實施各種功率等級的并網逆變器認證檢測任務。適用于各種電壓等級(270V/315V/380V等)的并網測試。配備功能強大的智能控制軟件,可實現在遠程 PC機上控制各主要測試設備,實現全自動檢測,能自動保存試驗測量數據。

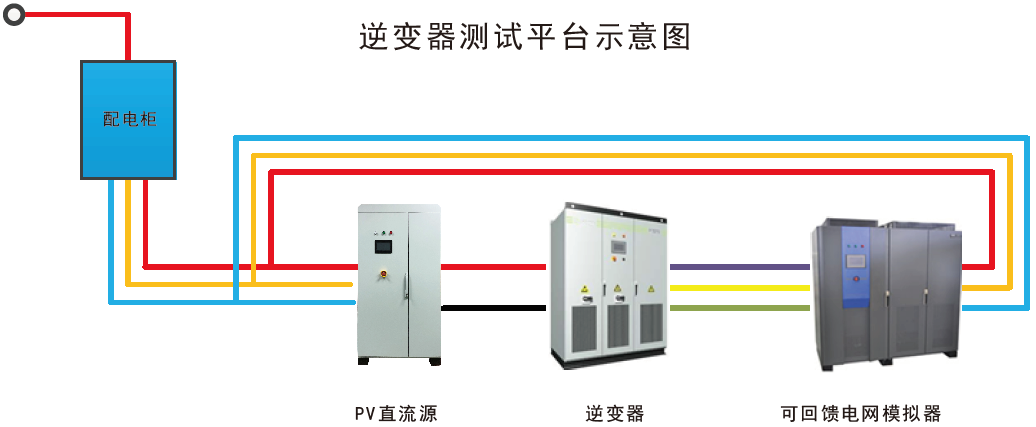

FTX系列可回饋電網模擬電源(圖1)


特點

  • 具備全反灌功能,可將輸入交流源能量反灌電網,節約能源,無需再接負載,測試平臺構建簡單;

  • 實時電路監測,在反灌大電流時能夠有效保護設備;

  • 三相電壓獨立可調,相位角獨立可調(可選);

  • 具備通用、逐階步進、階躍步進、低電壓穿越、諧波疊加等模式;

  • 可執行10組不同電壓、頻率、時間的設定,并可連續作循環測試;

  • 采用全數字控制整流,適合零電壓穿越實驗。

  • 外置零電壓穿越同步觸發信號干接點,方便用戶測試;

  • 可實現過/欠壓,過/欠頻測試實驗;

  • 可配合實現防孤島實驗;

  • 測試步驟可編程,適用于生產光伏并網逆變器的自動化測試;

  • 采用先進的直接數字頻率合成(DDS)波形產生技術,頻率穩定度高,連續性好;

  • 具有RS232、RS485、GPIB(可選)可供選擇的通訊接口;

  • 保護模式:過壓,過流,過載,過溫等;

  • 提供均方根電壓,均方根電流,有功功率,頻率,等讀值;

  • 友好的人機界面:電壓、頻率、時間觸摸屏設定,精確度高。



產品原理

FTX系列可編程交流電網模擬電源采用AC-DC和DC-AC兩級變換架構以及高精度IGBT/PWM電路方式,諧波電流小,輸出精度高,動態特性好。

電網模擬電源通過先進DDS頻率控制算法以及雙環雙極性的SPWM逆變控制技術。實現光伏逆變器測試所需各種電網電壓和頻率變換,模擬電網變化的各種工況,達到真實模擬電網狀態的目的,滿足各標準要求的測試項目任務。

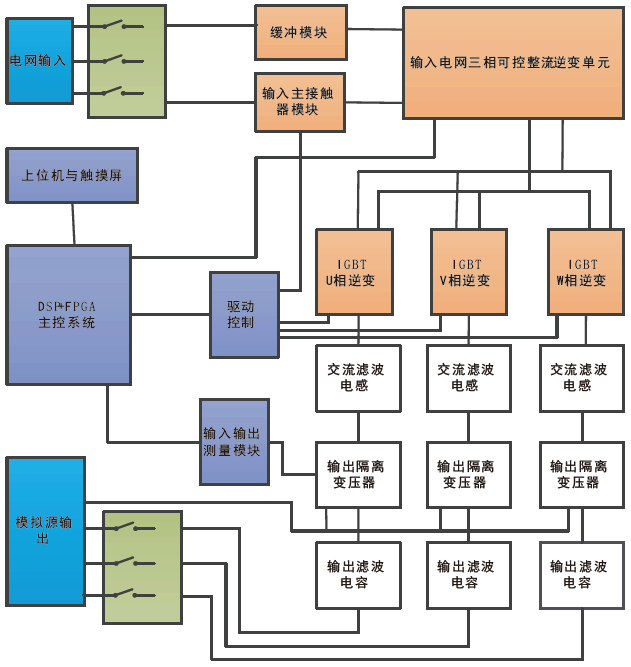

系統采用:三相架構即每相獨立逆變,獨立LC濾波;DSP實現快速精準輸出設定電壓及高精度測量輸出電壓電流;FPGA的直接數字頻率合成(DDS)波形產生技術實現高精度輸出頻率控制;三相可控整流架構。

FTX系列可回饋電網模擬電源(圖2)

FTX系列架構圖


訂購信息

型號(可定制非回饋式)功率(kVA)
FTX1010
FTX1515
FTX2020
FTX3030
FTX4040
FTX5050
FTX6060
FTX8080
FTX100100
FTX120120
FTX150150
FTX200200
FTX250250
FTX300300
FTX350350
FTX400400
FTX500500

*更多型號不一一列出


規格表

部分型號FTX45FTX60FTX120FTX150FTX200FTX300FTX800
電源容量45kVA60kVA120kVA150kVA200kVA300kVA800kVA
交流輸入電壓范圍380V±10%
頻率范圍50Hz±3Hz
相數3φ4W+PE
對電網干擾反饋至電網電流諧波<3%(滿載)
功率因數>0.9
回饋功能100%能量反饋
交流輸出相數3φ4W+PE
電壓范圍0-300V   LN,0-520 LL調節步長0.1V
電壓分辨率0.1V
負載穩壓率<0.5%
電流分辨率0.1A
頻率范圍45-70Hz,調節步長0.01Hz
頻率解析度0.01Hz
頻率穩定度<0.01Hz
電壓失真度≤1.5%(線性負載)
電壓響應<20ms
低電壓穿越具備
設定電壓0.2%   F.S.
頻率0.1%   F.S.
顯示電壓0.2%FS+5dgt
電流0.5%FS+5dgt
功率1%FS+5dgt
頻率0.1%FS+5dgt
運行模式通用、逐階步進、階躍步進、低電壓穿越、諧波疊加
隔離變壓器內含隔離變壓器
整機效率≥90%
通訊接口RS485\RS232\LAN
保護過壓,過流,過載,短路,過溫等
冷卻方式強制風冷
噪聲≤70dB
防護等級IP20
安規絕緣阻抗≥DC500V   10MΩ
耐壓絕緣AC   1800V 10mA/1分鐘
工作濕度0~90%(非凝結狀態)
工作溫度-20℃~45℃
工作海拔低于2000米
