FT63200A/E系列中功率電子負載

FT63200A/E系列中功率電子負載

FT63200A/E系列中功率可編程直流電子負載,是基于高可靠性及高功率密度進行設計,可實現2U/3kW,其功率密度是傳統負載的兩倍。

廠商名稱:費思泰克

產品型號:FT63200A,FT63200E

市場價格:¥面議 (僅供參考)

貨期:現貨

  • 詳細說明
  • 產品手冊

FT63200A/E系列中功率可編程直流電子負載,是基于高可靠性及高功率密度進行設計,可實現2U/3kW,其功率密度是傳統負載的兩倍。

FT63200A/E系列有150V、600V、1200V三種電壓范圍,單機功率范圍從600W至3kW。其更寬的工作范圍,極快的動態頻率,有效增加了測試能力和應用范圍。全系列產品都具備強大的過載能力,瞬間過功率拉載可達額定功率2倍,能有效降低測試成本。

FT63200A/E具備LAN、RS485、CAN、USB等多種通訊接口以及模擬量接口,支持SCPI、Modbus、CANopen通訊協議,為系統集成應用提供了極大便利。


特點

1.      高功率密度設計,整機可實現3kW/2U;

2.      單機功率:600W~3000W,通過主/從并聯,最大功率可擴展至30kW;

3.      電壓等級:150V、600V、1200V;

4.      高精度,電壓精度為(0.025%+0.025%F.S.);電流精度為(0.05%+0.05%F.S.);

5.      多種工作模式:CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;

6.      采樣速度500kHz;

7.      30kHz動態掃描功能;

8.      遠程數據傳輸率可達1kHz,能極大提高通訊接口數據獲取能力;

9.      瞬時過功率帶載功能,瞬間帶載能力可達到額定功率的兩倍;

10.    OCP、OPP、LED模擬、負載效應、電池內阻、電池放電測試功能;

11.    時間測量,(Vpk+/-)測量功能;

12.    自動測試功能,正弦波帶載功能,序列功能;

13.    全面的保護功能:過電壓、過電流、過溫度、限電流、限功率、輸入反接、斷電記憶等;

14.    外部模擬編程輸入與電流監視輸出,且具備高壓隔離能力;

15.    TFT彩色液晶顯示屏,中英文菜單界面;

16.    配備多種通信接口:RS485、LAN、USB、CAN(選配);

17.    支持SCPI與ModBus通訊協議。

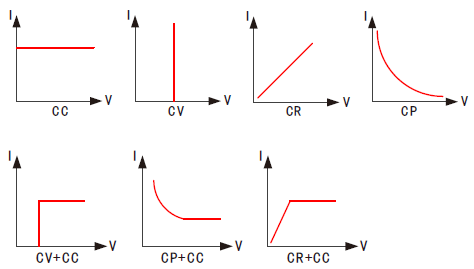

多種工作模式

FT63200A/E系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式,能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC、CP+CC多種復合操作模式功能。用戶可以根據自己的測試需求,設置電流限制值,避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性,測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。

FT63200A/E系列中功率電子負載(圖1)

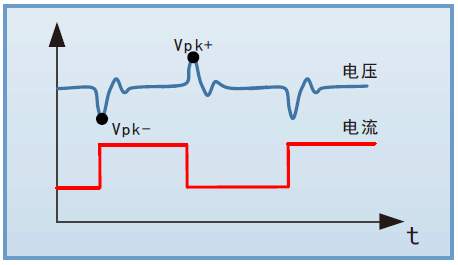

30kHz動態掃頻,Vpk+/-捕獲

FT63200A/E系列具有動態掃頻功能,最高可設置頻率30kHz。測試時通過調整電流拉載頻率,捕捉和記錄被測電源在整個過程中的峰值電壓Vpk+、谷值電壓Vpk-及發生頻率點。能有效測試各類電源在不同頻率下的動態響應。

FT63200A/E系列中功率電子負載(圖2)

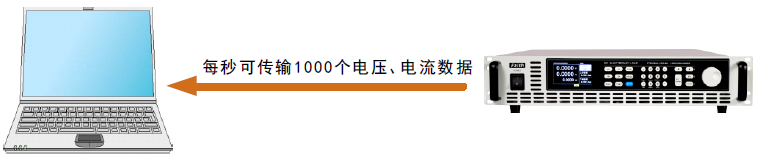

1kHz數據傳輸

FT63200A/E系列能為用戶提供高達1kHz的數據傳輸量,即每秒1000個電壓、電流數據點,以便實現波形繪制與動態數據分析等功能。在系統集成應用中,上位機通過此功能可免去示波器與高速電流采集硬件,直接獲取大量測試數據,降低成本。

FT63200A/E系列中功率電子負載(圖3)


瞬時過功率加載功能

FT63200A/E系列電子負載具有瞬時2倍以上超過額定功率拉載能力。在模擬直流電機啟動特性,電源瞬時過載特性,動力電池的瞬時高倍率放電特性,功率型電力電子器件瞬時帶載能力等瞬時大功率拉載測試中,可極大地節約成本。

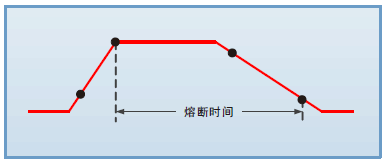

時間測量

FT63200A/E系列電子負載具有時間測量功能。通過捕獲外部開關量信號,結合開關量信號和電壓電流信號可以測試系統的響應和動作時間、脈沖電流的脈沖寬度等。其主要用于測量電源的開關機時間、保持時間、上升沿下降沿時間,以及保險絲熔斷時間與斷路器響應時間等。

FT63200A/E系列中功率電子負載(圖4)

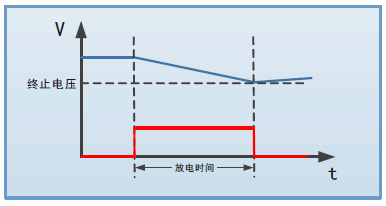

電池測試

FT63200A/E系列電子負載具有電池測試功能。提供了定電流、定電阻、定功率三種放電模式,可自行設定放電截止條件:截止電壓、截止時間及截止電量,三者任一條件滿足,放電停止。放電過程中,將記錄放電電量與放電時間。

FT63200A/E系列通過直流放電法(DCR)進行電阻內阻和容量測試。

FT63200A/E系列中功率電子負載(圖5)

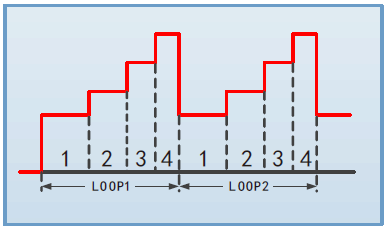

序列功能

FT63200A/E系列電子負載提供了序列測試功能,最多可編輯50個測試文件,每個100步。支持CC、CV、CR、CP等多種模式下的負載時序變化,并同時支持文件鏈接等序列編輯功能。最多可完成5000步的時序編輯,單步時間范圍為:0.1ms~99999s。

FT63200A/E系列中功率電子負載(圖6)


正弦波動態帶載

FT63200A/E系列具備正弦波帶載電流功能,可應用于燃料電池的阻抗分析測試。

FT63200A/E系列中功率電子負載(圖7)


級聯

FT63200A/E系列的級聯功能,支持高達10臺負載的并機使用,擴展電子負載的功率使用范圍。級聯時,每個負載自主均流,從機自動復制主機的帶載參數。單機也可獨立使用,功率配置更靈活。

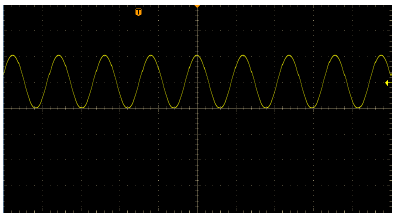

外部模擬編程

FT63200A/E系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號(直流或交流)對負載進行連續控制。0~10V的外部電壓信號,對應0~100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。

FT63200A/E系列中功率電子負載(圖8)FT63200A/E系列中功率電子負載(圖9)

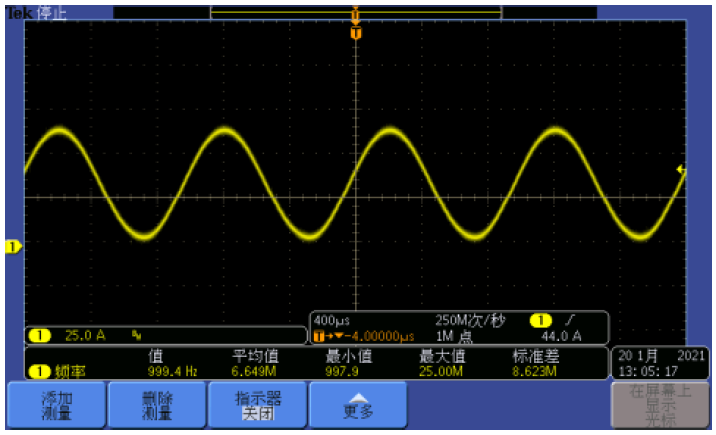

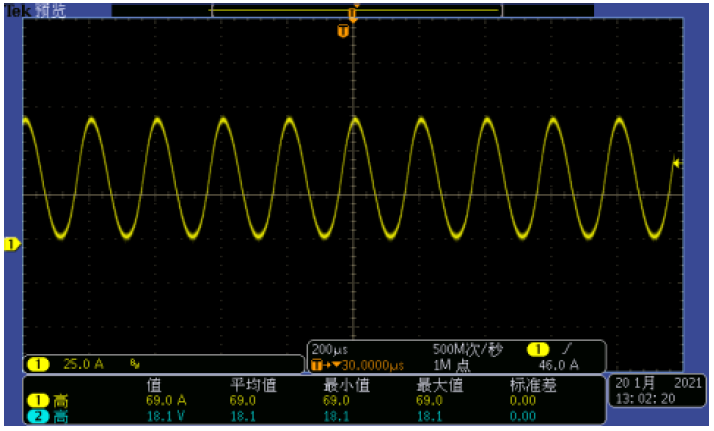

1kHz正弦波                                                               5kHz正弦波

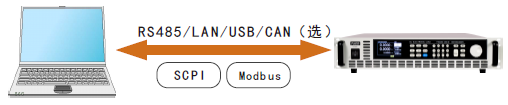

多接口與多協議

FT63200A/E系列配備多種通訊接口,同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置,這樣使得系統集成更加靈活。

FT63200A/E系列中功率電子負載(圖10)

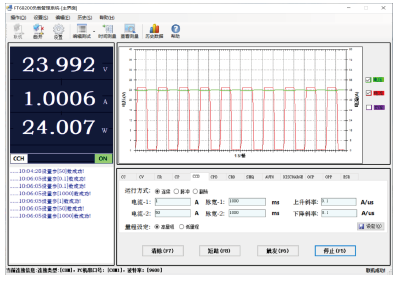

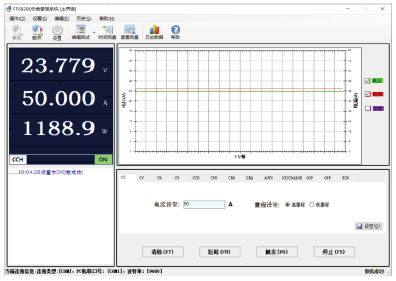

電腦圖形化操作軟件

FT63200A/E系列提供了一款具有虛擬儀器功能的上位機軟件,可以實時讀取測試數據、生成圖像、導出報表、打印報告等,方便客戶使用。

FT63200A/E系列中功率電子負載(圖11)FT63200A/E系列中功率電子負載(圖12)


訂購信息

產品系列功率等級150V600V1200V高度
A系列600WFT63206A-150-60FT63206A-600-40FT63206A-1200-152U
750WFT63207A-150-75FT63207A-600-50FT63207A-1200-202U
1200WFT63212A-150-120FT63212A-600-75FT63212A-1200-302U
1500WFT63215A-150-150FT63215A-600-100FT63215A-1200-402U
2250WFT63222A-150-225FT63222A-600-150FT63222A-1200-602U
3000WFT63230A-150-300FT63230A-600-200FT63230A-1200-802U
E系列600WFT63206E-150-60FT63206E-600-40FT63206E-1200-152U
750WFT63207E-150-75FT63207E-600-50FT63207E-1200-202U
1200WFT63212E-150-120FT63212E-600-75FT63212E-1200-302U
1500WFT63215E-150-150FT63215E-600-100FT63215E-1200-402U
2250WFT63222E-150-225FT63222E-600-150FT63222E-1200-602U
3000WFT63230E-150-300FT63230E-600-200FT63230E-1200-802U
