FT6110系列可編程多通道電子負載陣列，是費思在FT6100系列多通道電子負載陣列的集成上開發的一款主要針對電源ATE測試系統使用的高性能、高性價比的產品。

為了方便電源ATE測試系統開發，F(xiàn)T6110內置了電壓電流紋波測試、動態掃頻、負載效應測試、LED驅動測試、OCP測試、斜率設置等專項功能，并提供了完善的DLL開發包。支持支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。

FT6110適用于電源生產測試、老化，電池化成、老化測試、線束測試等自動化領域。如：適配器電源，LED電源、直流轉換器、電動工具、手機充電器、平板電腦充電器、電池、不間斷電源（UPS）、電池管理系統（BMS）等產品的ATE自動化測試系統。

 主要特征

1.     功率通道：150W x 8CH/300W x 4CH；

2.     電壓范圍：0～150V/0～500V；

3.     電流范圍：0～30A/0～15A；

4.     定態模式：CC、CV、CR、CP；

5.     LED測試功能，可模擬真實LED負載帶載波形；

6.     50KHz的動態測試功能，可設置上升、下降斜率；

7.     高達500kHz電壓、電流采樣率；

8.     測控精度，電壓：0.03%+0.02%F.S，電流：0.03%+0.05%F.S.；

9.     支持電壓遠、近端功能；

10.  電壓、電流多量程可切換；

11.  電池放電測試功能；

12.  負載效應測試功能；

13.  電壓、電流紋波測試功能；

14.  動態掃頻功能；

15.  序列功能，模擬較復雜負載帶載波形；

16.  自動測試功能，更適合生產測試，自動判斷輸出測試結果；

17.  方便實用的OCP測試功能；

18.  通道間電氣隔離；

19.  多通道同步帶載功能，便于多通道電源測試應用；

20.  過電壓、過電流、過功率、過溫度以及反接檢測等保護；

21.  支持脫機、在線兩種工作；

22.  提供LAN、RS485遠程通訊接口，方便用戶多機集成；

23.  支持標準MODBUS通訊命令，完善的DLL開發包，支持C#、C++、Delph、Labview開發語言，方便用戶二次開發；

24.  TFT彩色液晶顯示屏，數據顯示全面，便于查閱；

25.  采用智能風扇控制，節約能源，降低噪音；

26.  19寸機架式結構設計，便于系統集成安裝。

定態模式

CC恒流模式

CV恒壓模式

 CR恒阻模式

CP恒功率模式

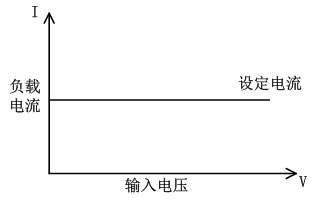

CC恒流模式：無論輸入電壓如何變化，負載始終消耗一個恒定的電流。

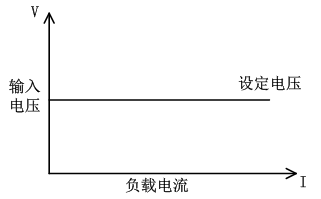

CV恒壓模式：負載將消耗足夠電流使輸入電壓維持在設定值。

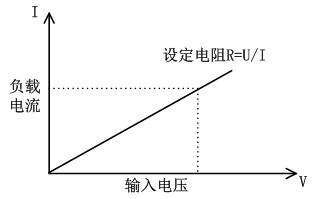

CR恒阻模式：負載等效為一個恒定電阻，輸入電流會隨輸入電壓的改變而調整。

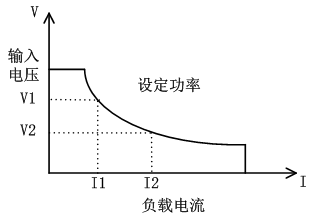

CP恒功率模式：負載將消耗一個恒定功率，輸入電流會隨輸入電壓的改變而線性調整以確保消耗功率不變。

 LED模擬測試功能

LED V/I曲線圖

用戶通過配置LED工作電壓，LED工作電流，LED內阻系數三個參數即可模擬LED實際帶載波形，為L(zhǎng)ED電源測試提供了更真實，更準確的測試依據。

 動態測試功能

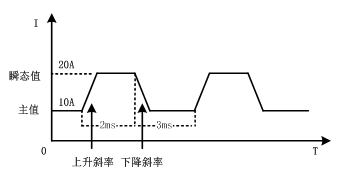

動態測試功能波形示意圖

動態測試功能可根據設定規則使負載在兩個設定參數（主值與瞬態值）間切換，適用于電源動態特性測試。最高頻率可達50kHz，支持連續、脈沖、翻轉、上升斜率、下降斜率、量程切換參數設置。

自動測試功能

自動測試功能單個文件可支持100步測試，每步測試可以設置帶載模式、帶載值、檢測項目、檢測項上/下限值、運行時間。運行時間可設置范圍為0.1S～86400S。該功能只需完成產品插拔，負載將自動進行測試、判斷，測試完成后以PASS或FAIL形式體現。

序列功能

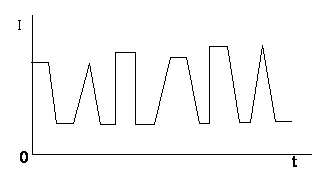

序列功能波形示意圖

序列功能允許用戶編輯10個序列測試文件，文件可鏈接，可重復運行。每個測試文件支持20個測試步驟。每個測試步驟中，用戶可設置帶載模式、帶載主值、單步時間。單步時間可設置范圍為0.001S~86400S。

動態掃頻功能

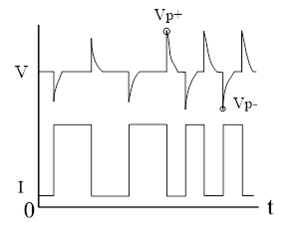

動態掃頻功能示意圖

動態掃頻功能可手動或自動連續調節帶載頻率，最高頻率可達50kHz。該測試功能可捕獲到電源類待測物在最惡劣情況下的最大（Vp+）、最?。╒p-）電壓峰值。

負載效應測試功能

電源類產品在輸出載荷變化時會引起輸出穩定量的變化稱之為負載效應.負載效應測試功能為用戶提供多組帶載參數，穩定時間設置。測試完成后直接提供負載調整率、電壓變化率以及電源直流內阻結果。

紋波測試功能

負載支持電壓紋波Vpp、電流紋波（Ipp）測量，帶寬10Hz～250kHz。在測量帶寬范圍內，紋波測量精度高，重復性好。紋波一般而言包括工頻紋波和開關紋波兩個不同頻率段，負載紋波測量結果為兩種紋波疊加的綜合結果。

應用案例

多機系統集成應用示意圖

用戶可通過LAN或RS485接口進行多機集成，通過FT6110系統軟件可對負載系統進行所有功能操作、波形顯示及數據保存等功能。該軟件系統操作簡便，功能強大，使用者可輕易上手。

同時設備支持標準MODBUS協議并提供詳細《編程手冊》和DLL開發包，支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。
