同惠TH199X系列高精度源表

TH1991/TH1992系列精密源/測量單元可輸出高達210V直流電壓、3A直流電流以及10.5A脈沖電流、最小10fA/100nV的電源和測量分辨率，支持高速采樣，可生成任意波形。

廠商名稱：同惠

產品型號：TH1991/TH1992/TH1992B/TH1991C/TH1991A/TH1992A/TH1991B

市場價格：￥面議 (僅供參考)

貨期：現貨

在線咨詢獲取最低報價

詳細說明
產品手冊

　　TH199X系列精密源/測量電源，可同時輸出并測量電壓和電流，在儀器中集成了電流源、電壓源、電壓表、電流表功能，各功能可任意切換。

同惠TH199X系列高精度源表(圖1)

　　TH1991/TH1992系列精密源/測量單元可輸出高達±210V直流電壓、±3A直流電流以及±10.5A脈沖電流、最小10fA/100nV的電源和測量分辨率，支持高速采樣，可生成任意波形。

　　TH1991/TH1992系列精密源/測量單元系列采用了7英寸電容式觸摸屏，以Linux操作系統為底層，交互式圖形用戶界面及各種顯示模式，并內置了二極管、三極管、MOS管以及IGBT等器件的I/V曲線掃描功能，無需連接上位機即可完成IV功能測試，可顯著提高測試效率。

　　TH1991/TH1992系列精密源/測量單元全面、綜合的電源和測量功能，是測試半導體、有源/無源器件以及各種其他器件與材料的理想選擇。

　　TH1991/TH1992系列精密源/測量單元廣泛應用在研發和教育應用、工業開發、測試和制造業等領域。

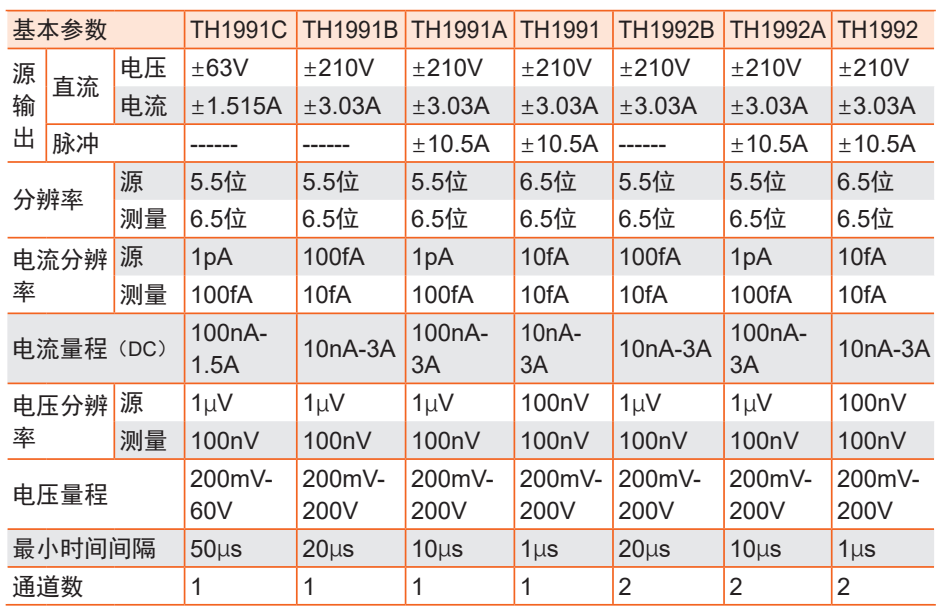

產品型號			TH1991C	TH1991B	TH1991A	TH1991	TH1992B	TH1992A	TH1992
顯示
顯示器 7英寸電容式觸摸彩色LCD顯示器，分辨率800×480
關鍵指標
通道數			1				2
功率			31.8W
最大輸出	電壓		±63V	±210V
	電流	直流	±1.515A	±3.03A
		脈沖	------	------	±10.5A	±10.5A	------	±10.5A	±10.5A
電源	最大位數	位數	5 1/2			6 1/2	5 1/2		6 1/2
	最小分辨率	電壓	1μV			100nV	1μV		100nV
		電流	1pA 100fA 1pA			10fA	100fA 1pA		10fA
測量	最大位數	位數	6 1/2
	最小分辨率	電壓	100nV
		電流	100fA	10fA	100fA	10fA	10fA	100fA	10fA
電壓量程			200mV -60V	200mV-200V
最小間隔時間			50μs	20μs 10μs 1μs 20μs 10μs 1μs
電壓測量/電壓源（精度：讀數百分比+偏置）
量程	±200mV	測量分辨率	100nV
		精度	±(0.015% + 225μV)
	±2V	測量分辨率	1μV
		精度	±(0.02% + 350μV)
	±20V	測量分辨率	10μV
		精度	±(0.015% + 5mV)
	±200V	測量分辨率	100μV
		精度	±(0.015% + 50mV)
電流測量/電流源
量程	±10 nA	測量分辨率	10fA(TH1991A/TH1992A無此量程)
		精度	±(0.10 % + 50 pA)
	±100nA	測量分辨率	100fA
		精度	±(0.06% + 100pA)
	±1μA	測量分辨率	1pA
		精度	±(0.025% + 500pA)
	±10μA	測量分辨率	10pA
		精度	±(0.025% + 1.5nA)
	±100μA	測量分辨率	100pA
		精度	±(0.02% + 25nA)
	±1mA	測量分辨率	1nA
		精度	±(0.02% + 200nA)
	±10mA	測量分辨率	10nA
		精度	±(0.02% + 2.5μA)
	±100mA	測量分辨率	100nA
		精度	±(0.02% + 20μA)
	±1A	測量分辨率	1μA
		精度	±(0.03% + 1.5mA)
	±1.5A	測量分辨率	1μA
		精度	±(0.05% + 3.5mA)
	±3A	測量分辨率	10μA
		精度	±(0.4% + 7mA)
	±10A	測量分辨率	10μA
		精度	±(0.4% + 25mA)

脈沖源（脈寬是指10%上升沿至90%下降沿的時間，基數電平：脈沖低點電平，峰值電平：脈沖高端電平）
最小可編程脈沖寬度			50μs
脈寬編程分辨率			1μs
直流或脈沖最高電壓	210V	最大峰值電流	0.105A
		最大基數電流	0.105A
		脈沖寬度	50μs - 99999.9s
		最大占空比	99.9999%
	21V	最大峰值電流	1.515A
		最大基數電流	1.515A
		脈沖寬度	50μs - 99999.9s
		最大占空比	99.9999%
	6V	最大峰值電流	3.03A
		最大基數電流	3.03A
		脈沖寬度	50μs - 99999.9s
		最大占空比	99.9999%
僅脈沖	200V	最大峰值電流	1.515A
		最大基數電流	50mA
		脈沖寬度	50μs - 2.5ms
		最大占空比	2.5%
	180V	最大峰值電流	1.05A
		最大基數電流	50mA
		脈沖寬度	50μs - 10ms
		最大占空比	2.5%
	6V	最大峰值電流	10.5A
		最大基數電流	0.5A
		脈沖寬度	50μs - 1ms
		最大占空比	2.5%
電阻測量（自動電阻測量模式、4 線、2 V 量程）
量程	2Ω	分辨率	1μΩ
		測試電流	1 A
		電流量程	1 A
		總誤差	0.2% + 0.00035Ω
	20Ω	分辨率	10μΩ
		測試電流	100mA
		電流量程	100mA
		總誤差	0.06% + 0.0035Ω
	200Ω	分辨率	100μΩ
		測試電流	10mA
		電流量程	10mA
		總誤差	0.065% + 0.035Ω
	2kΩ	分辨率	1mΩ
		測試電流	1mA
		電流量程	1mA
		總誤差	0.06% + 0.35Ω
	20kΩ	分辨率	10mΩ
		測試電流	100μA
		電流量程	100μA
		總誤差	0.065% + 3.5Ω
	200kΩ	分辨率	100mΩ
		測試電流	10μA
		電流量程	10μA
		總誤差	0.06% + 35Ω
	2MΩ	分辨率	1Ω
		測試電流	1μA
		電流量程	1μA
		總誤差	0.095% + 350Ω
	20MΩ	分辨率	10Ω
		測試電流	100nA
		電流量程	100nA
		總誤差	0.18% + 3.5kΩ
	200MΩ	分辨率	10Ω
		測試電流	10nA
		電流量程	10nA
		總誤差	1.08% + 35kΩ

接口	RS232C、USB HOST、USB DEVICE、LAN、HANDLER
環境和溫度
使用溫濕度范圍	23°C±5°C
存放溫濕度范圍	23°C±5°C
精度保證溫濕度	23°C±5°C
預熱時間	60分鐘
環境溫度變化	30%到80%RH
校準周期	一年
一般指標
電源	90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum
功率	31.8W
上架尺寸	215mmx132mmx490mm
外形尺寸	235mmx154mmx530mm
重量	約8.5kg（單通道）/ 10kg（雙通道）
