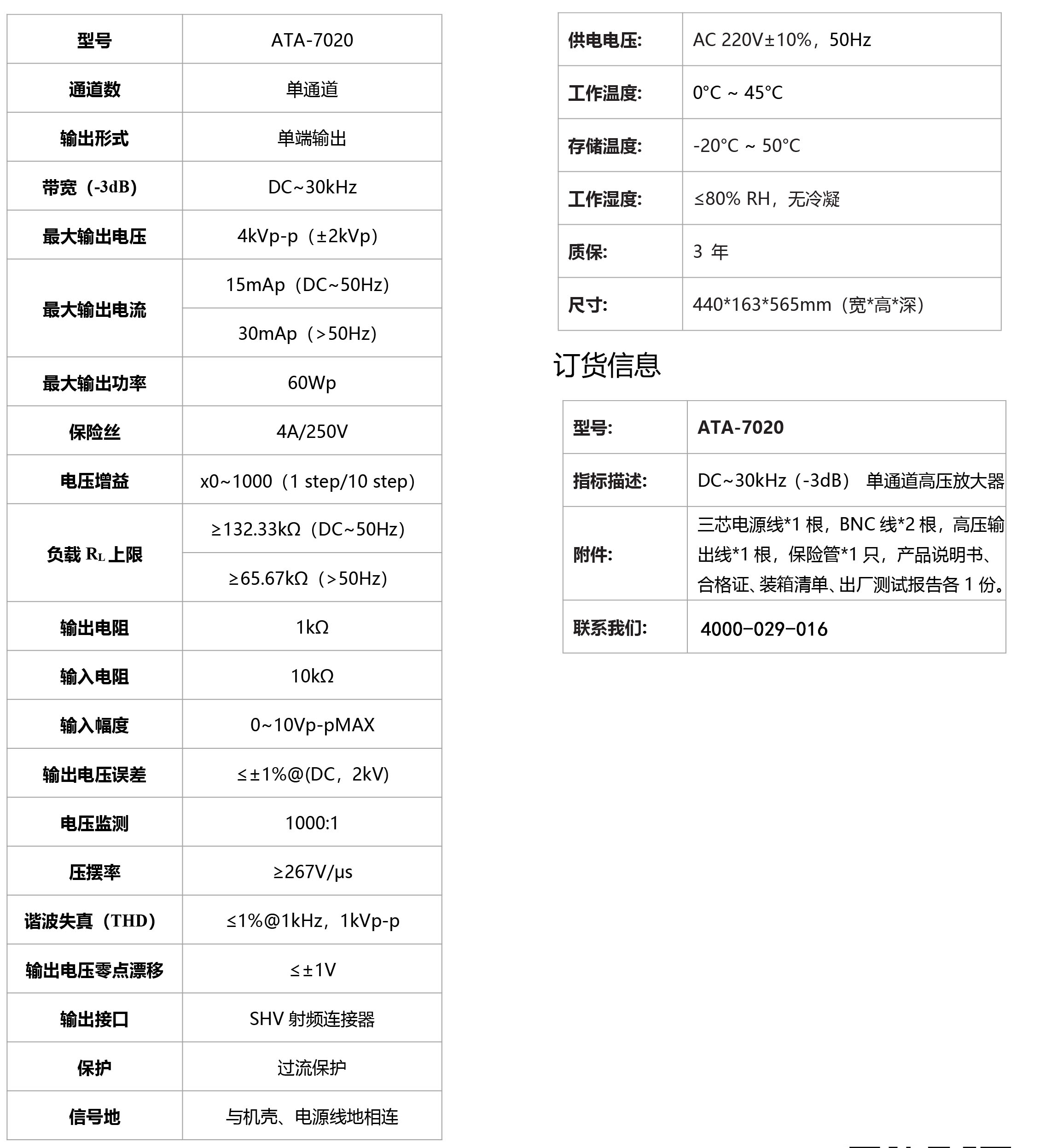

ATA-7020 高壓放大器簡介

ATA-7020是一款可放大交直流信號的單通道高壓放大器。最大輸出4KVp-p (±2KVp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

輸入Input

輸入為BNC接口。

輸出 Output

輸出接口SHV射頻連接器，最大輸出電壓4KVp-p（±2KVp），輸出電流30mAp。

液晶面板顯示

ATA-7020高壓放大器操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。

電壓增益

ATA-7020高壓放大器電壓增益數控0~1000倍可調，結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

ATA-7020高壓放大器監測口Monitor

1/1000 Monitor：此端口電壓為輸出端口的1/1000，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
