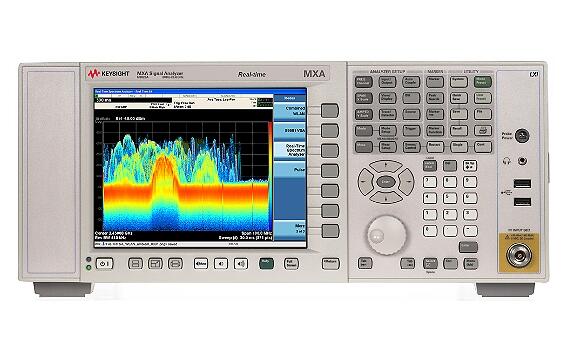

N9020A-RT2 實時頻譜分析
N9020A-RT2 高達 160 MHz 帶寬的實時頻譜分析，優化檢測
廠商名稱：是德科技/KEYSIGHT
產品型號：N9020A-RT2
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
主要特性和功能：
對持續時間最短 3.57 μs 的信號達到 100% 截獲概率，并提供全套高級觸發功能，如頻率模板觸發和時間限定觸發，能夠捕獲難以捕捉的信號

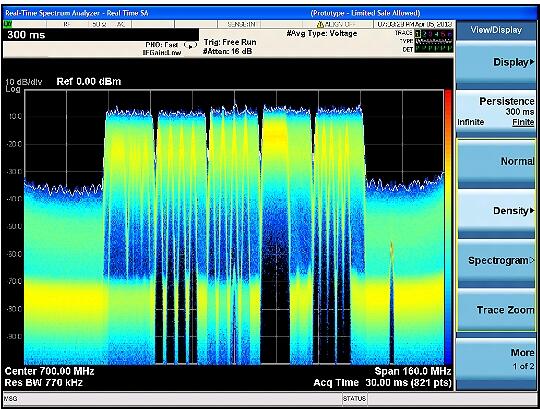

在不同顯示模式下觀察信號動態：數字和掃頻密度、頻譜、頻譜圖、功率隨時間的變化、無間隙的實時分析等
保護您的投資——為您的 MXA 添加實時頻譜分析（RTSA），費用僅為專用解決方案的零頭
把 89600 軟件輕松集成到系統中，可讓您全面地分析復雜信號
| 頻率 | 10 Hz 至 26.5 GHz，混頻器至 1.1 太赫茲 |
|---|---|
| 頻率選件 | 3.6、8.4、13.6、26.5 GHz，使用混頻器可達 1.1 THz |
| 最大分析帶寬 | 160 MHz |
| 帶寬選件 | 25 MHz 標配，40、85、125、160 MHz |
| 最大實時帶寬 | 160 MHz |
| 實時帶寬選件 | 85, 125, 160 MHz |
| 1 GHz 時的 DANL | -166 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -137 dBc/Hz |
| 總體幅度精度 | ±0.23 dB |
| 三階截獲（TOI），1 GHz 時 | +20 dBm |
| 1 GHz 時的最大三階動態范圍 | 116 dB |
| 儀器類型 | 頻譜分析儀 |
| 應用——通用 |
|
| 應用——蜂窩 |
|
| 應用——無線連通性 |
|
| 應用——數字視頻 |
|
| 性能水平 | ◆◆◆◆◇◇ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 100% 截獲概率的最短信號持續時間 | 3.57 μs |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 5 ns |
| 無雜散動態范圍 | 72 dBc |
| 多域帶寬 | 160 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
|
| 2 GHz 時的 DANL，不配備前置放大器 | -154 dBm/Hz |
| 10 GHz 時的 DANL，不配備前置放大器 | -151 dBm/Hz |
| 可用應用 | 是 |
| 實時 | 是 |
| 臺式 | 是 |
| Real-Time Data Streaming | 否 |
