普源RPL1116是一款高性能有源邏輯探頭,可將待測系統上的數字信號連接至RIGOLMSO1000Z系列數字示波器,實現邏輯分析儀功能。
普源RPL1116共有16個數字通道(D0-D15),分為兩個通道組(D0-D7和D8-D15)。每個數字通道組包含信號接口和地接口。同時,RPL1116標配20根信號引線以及20個探頭鉤,可用于靈活的連接被測信號和參考地。利用示波器LA菜單中的自校準功能可以校準探頭的零點。
邏輯探頭的使用方法

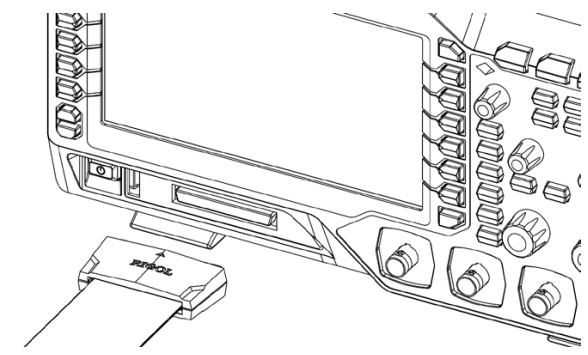

1.連接RPL1116至示波器:將RPL1116前端連接至主線輸入端,然后將主線輸出端連接至示波器前面板的數字信號輸入端,如下圖所示。
2.連接被測信號至RPL1116:用戶可以根據測試需要將任意數量(≤16)的被測信號連接至RPL1116。連接時需要注意,輸入信號的幅度不能超過探頭的最大工作電壓范圍。RPL1116提供了兩種連接方式方便用戶靈活探測信號。

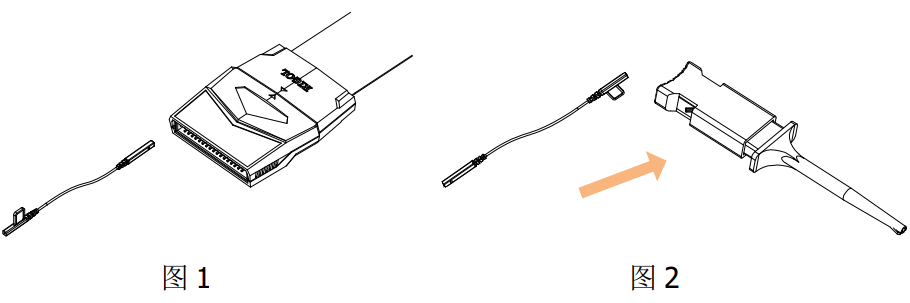

方法一:用戶可通過前端引線單獨連接各個被測信號。通過前端引線上的通道標示以及探頭前端上的顏色信息可方便地識別每個信號所對應的通道號,如圖1所示。
注意:使用過程中若出現串?dāng)_或地彈,可能是多通道共用地線導致。
因此建議您盡可能為每通道的信號線配一根地線并雙絞。
方法二:在方法一的基礎上,可為前端引線連接上探頭測試夾,然后通過測試夾內的金屬鉤連接被測信號節點,如圖2所示。
3.設置探頭:按示波器前面板上的LA按鍵進入探頭設置菜單,用戶可在該菜單下查看和設置如下參數:閾值電平(D0-D7與D8-D15分組閾值電平獨立調節)、波形大小(應用于所有通道,其中L選項只在屏幕活動通道數不多于8時可用)、通道標簽和探頭校準等。
注意:若探頭第一次連接到該示波器或者環境溫度變化5℃以上,建議利用LA菜單下自校準功能進行零點自校準,校準時保持RPL1116輸入端不接信號。
4.功能檢查:完成上述操作后,被測信號將顯示在示波器屏幕上相應的數字通道上。如果看不到信號,請調節示波器選擇合適的觸發方式和時基等常規設置。如果仍然看不到信號,請再次檢查電氣連接和參數設置,或者嘗試使用其他探頭(如模擬探頭)來驗證測試點的信號狀態。
