Model 745T 數字延遲發生器
廠商名稱：BNC
產品型號：Model 745T
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
745T 型數字延遲發生器 (DDG) 在臺式計時儀器中提供世界領先的性能。25年前，我們的25型數字延遲發生器極大地推進了抖動低于745 ps的研究?，F(xiàn)在，憑借現代 DDG 的所有功能，745T 型以極低的成本為用戶提供了令人難以置信的性能。4T 型從前面板提供 2 個精密延遲通道(輸出上升時間小于 4 ns)，后面板提供額外的 5 通道選項(輸出上升時間小于 745 ns)。10T 型可同步至 80 MHz 或 10 MHz 的外部時鐘或 80 MHz 至 <> MHz 之間的自定義頻率，使該裝置非常適合需要短時域延遲的各種應用。
時鐘輸入連接器和時鐘輸出連接器位于儀器的后面板上。后面板上方便的以太網接口允許遠程控制儀器。Berkeley Nucleonics的DDG-MUC軟件控制多達八種儀器(64個通道)。或者， 您 可以 使用 LabVIEW 驅動 程序 程序 或 嵌入式 Web 界面 來 簡化 設置 和 控制。745T 型 包含 了 控制 軟件 和 LabVIEW 驅動 程序， 無需 額外 支付 任何 費用。
由于許多行業現在正在放棄本地安裝的軟件包，因此我們?cè)?745T 型儀器中嵌入了控制接口。這也允許所有參數由任何帶有網絡瀏覽器的PC，Mac或Linux系統控制。您所要做的就是在將電纜從以太網端口連接到您的計算機或網絡后，在瀏覽器中輸入設備的 IP 地址。如果無法使用 LAN 端口，也可以使用 USB 端口。以太網端口允許用戶在USB為SCPI時使用Web界面或發送和接收SCPI命令。這非常適合可能需要將延遲發生器移動到不同位置的實驗室。
概述
快速規格 | 應用 |
|
|
抖動
745T 型通過時鐘現在與外部觸發器同相，幾乎消除了觸發不確定性。由此產生的外部觸發抖動遠遠優于輸出與內部自由運行時鐘同步的儀器。有關“在DDG中實現2皮秒抖動”的確切抖動規格和其他詳細信息，請參閱數據表。下圖顯示了各種延遲下的典型抖動：
- 內部觸發，延遲 < 100 ns：2 皮秒
- 內部觸發，延遲> 100 ns：15 皮秒 + 時基
- 外部觸發，延遲< 100 ns：25 皮秒
- 外部觸發，延遲> 100 ns：25 皮秒 + 時基

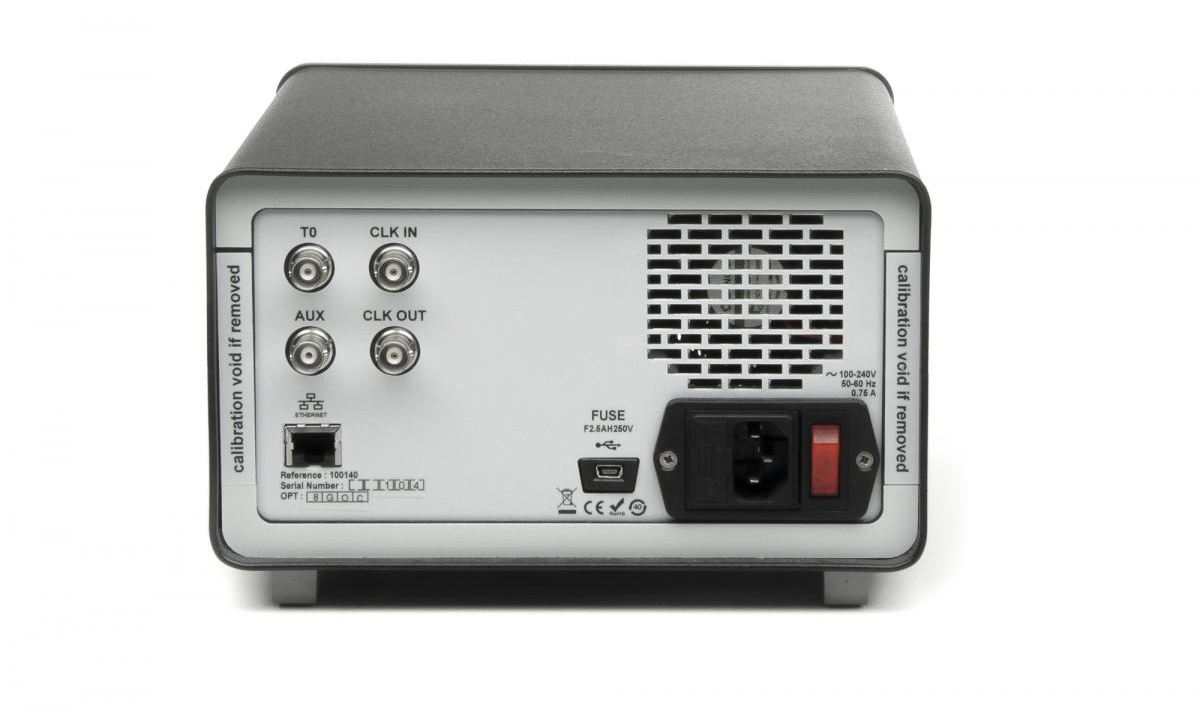

745T 型背面
觸發
745T 型數字延遲發生器為用戶提供了多種觸發定時通道的選項：外部、內部和遠程（遠程觸發：僅異步單次觸發）。在觸發信號的正斜率或負斜率上外部觸發，并選擇0.1 V至5.0 V的電平。兩個內部觸發發生器可在 0.25 Hz 至 1 MHz 范圍內以 1 Hz 為增量進行調節（注意：也可以將周期設置為 5 ns，然后范圍為 1 μs 至 4 s，步長為 5 ns）。這些內部重復率發生器可以通過前面板按鈕啟動，也可以通過軟件界面遠程啟動。任一觸發模式均可設置為單次觸發或重復。
突發模式，例如：脈沖數 2 至 216-1，周期 1000 ns 至 1 s（取決于觸發速率）
例如，觸發預分頻器：應用于外部觸發器的預分頻器值從 1 到 216-1
門模式，例如：可設置為常規或單個通道
*有關詳細信息，請參閱用戶手冊。
包裝
745T 型數字延遲發生器采用緊湊型設計。包裝尺寸為 8.5“ X 9.6” x 5.3”。方便的設計允許兩臺儀器（最多 16 個通道）并排安裝在 19 英寸機架安裝（單獨出售）中。這種小占地面積允許將許多通道封裝在工作臺或機架系統中的狹小空間中。伯克利核子學也提供各種定制包裝選項。如需更嚴格的空間限制，請咨詢 745T 型的 cPCI 卡級版本或定制外殼設計。多儀器應用可能會發現，從單個主時鐘操作可能很有用。標準臺式封裝可與一臺或兩臺儀器一起安裝在 19 英寸機架中。
輸出
前面板上有四個標準輸出，一個外部觸發輸入和一個柵極輸入?；蛘?，前面板上還可以提供另外四個輸出（總共八個通道輸出）在后面板上，有時鐘輸入、時鐘輸出、T0 和輔助連接器。
可選渠道功能 -- 渠道分組

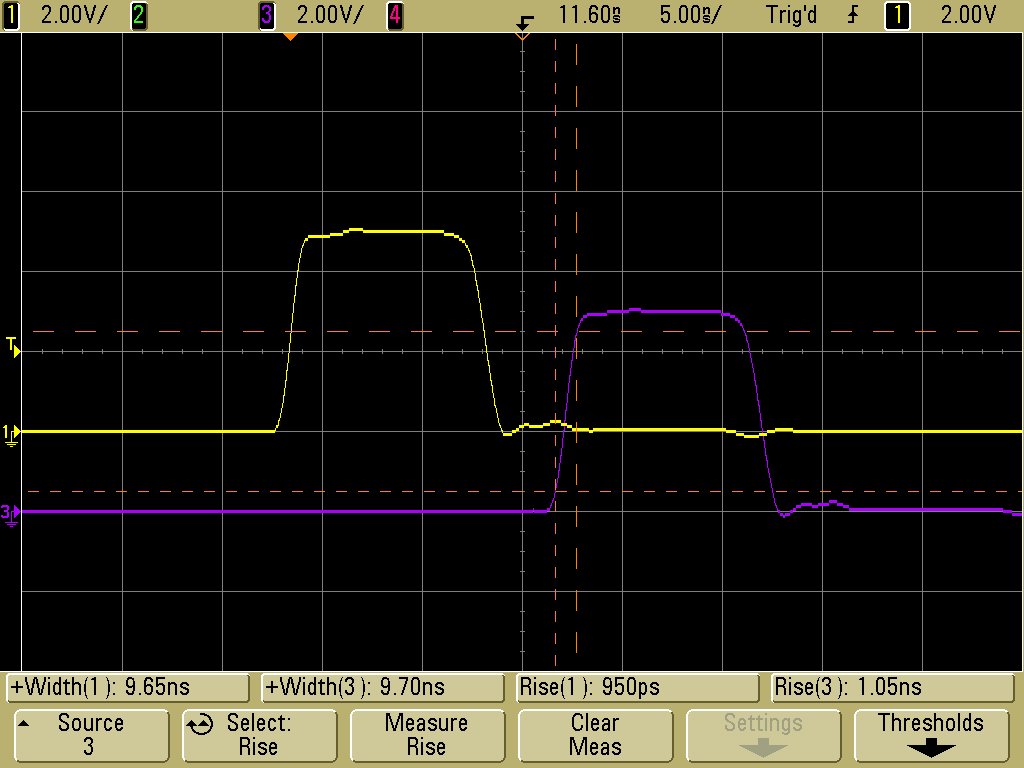

通過通道分組實現低于 1 納秒的上升時間和低至 10 納秒的脈沖寬度。在此示例中，我們將通道 1 + 通道 2 分組。抖動低于 5 皮秒，延遲和寬度分辨率均為 250 飛秒。有關特殊輸出要求，請聯系客戶支持。
觸發源（重復/射擊/連拍）
| 內部速率生成器 | 兩個獨立定時器，0.25 Hz 至 1 MHz |
| 外部觸發器 | 1 個觸發輸入 正斜率或負斜率 最小觸發延遲< 65 ns 軟件異步單次拍攝 |
| 控制 | 前面板或遠程（以太網或 USB） |
| 時鐘輸入 | 標準 10 MHz 和 80 MHz *聯系工廠以獲取自定義時鐘輸入頻率 |
輸出
| 輸出數量 | 四個（A 到 D）加 T0 [標準] 八個（A 到 H）加 T0 *可選 |
| 波幅 | T0：5 V 到 50 Ω [固定] A 至 D：2 V 至 5 V 至 50 Ω [可調] E 至 H：2 V 至 5 V 至 50 Ω [可調] *可選 |
| 過渡時間 | 上升：< 2 ns 下降：< 2 ns |
| 脈沖寬度 | T0：100 ns 至 100 μs A 至 D：100 ns 至 100 μs E 至 H：10 ns 至 25 us *可選 |
| 延遲范圍 | 0 ps 至 20 秒 |
| 延遲分辨率 | A 到 D：1 ps E 到 H：1 ns |
| 有效值抖動 | 25 ps + 延遲 x 10e-8（T0 到任何輸出） |
| 準確性 | < 250 ps + 延遲 x 10e-8 |
| 時鐘輸出 | 10兆赫 [平方 ~ +7 分貝] |
| 時基 | 50 ppm 穩定性 |
| 連接器 | 上。 |
常規
| 接口控制 | 前面板，局域網（內部網頁或 SCPI） |
| 軟件 | Web瀏覽器（Firefox，Chrome，Internet Explorer） |
| 大小 | 機架 19“， 2U， D = 300 mm |
| 功率 | 90 至 220 VAC / 0.5 A |
