普源示波器在數字電路邏輯分析應用

發布日期:2025-01-20 11:42:25         瀏覽數:

  隨著電子技術的飛速發展,數字電路在各行各業的應用越來越廣泛。作為電子工程師,我們在設計和調試數字電路時,經常會面臨各種各樣的挑戰,其中最關鍵的就是如何有效地進行數字信號的測量與分析。傳統的調試方式往往無法精準捕捉到復雜的數字信號波形,而現代示波器作為一種重要的測試工具,在數字電路調試中發揮著舉足輕重的作用。

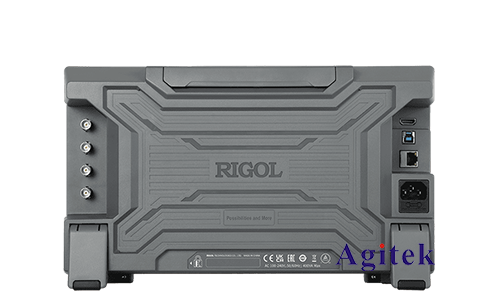

普源示波器在數字電路邏輯分析應用(圖1)

  在眾多示波器品牌中,普源示波器憑借其高性能、高精度、易操作的特點,已經成為眾多電子工程師的首選工具。普源示波器不僅能精確捕捉復雜的信號波形,還能為用戶提供詳細的數字信號分析功能,使其在數字電路的開發和調試中展現出了強大的優勢。

  普源示波器的核心優勢

  普源示波器具備強大的實時采樣率和帶寬,能夠準確捕捉高速數字信號的細節。尤其在處理高頻數字信號時,普源示波器能夠以毫秒級別的時間分辨率進行實時波形顯示和分析,避免了傳統測試設備在高速信號下出現失真或信號丟失的情況。

  普源示波器的多通道設計,使得用戶可以同時監測多個信號通道,極大提高了測試效率。在調試數字電路時,我們通常需要對多個信號進行比較和分析,普源示波器的多通道設計能夠幫助工程師同時查看多個信號波形,快速定位問題所在。

  普源示波器還具備強大的觸發功能。觸發是示波器最基本也是最關鍵的功能之一,尤其在數字電路調試中,信號觸發的穩定性與精度直接決定了信號捕獲的質量。普源示波器支持多種觸發模式,如邊沿觸發、脈寬觸發和延遲觸發等,能夠根據不同的應用場景,選擇最合適的觸發方式,確保捕捉到精確的信號波形。

  普源示波器在數字電路中的應用場景

  數字電路的邏輯分析通常涉及信號的時序關系、波形幅度和頻率等多個方面,而普源示波器正是通過其精準的信號分析功能,幫助工程師高效解決這些問題。無論是在開發階段,還是在產品測試和生產過程中,普源示波器都能為用戶提供強大的支持。

  例如,在開發一款新型數字電路時,工程師需要驗證各個邏輯單元之間的時序關系,這時,普源示波器可以通過精確的時序分析功能,幫助工程師驗證各個信號的傳輸延遲、同步性及時序正確性。而對于那些工作頻率較高、時序關系較復雜的電路,普源示波器的高速采樣能力和大帶寬能夠保證信號捕獲的準確性,避免了傳統工具在高頻信號分析中無法精確顯示波形的問題。

  在數字電路的故障排除過程中,普源示波器也能發揮重要作用。通過其強大的波形顯示和分析功能,工程師可以快速定位到電路中存在的潛在問題。例如,當電路中的某個信號出現波形失真時,普源示波器能夠幫助工程師快速識別波形異常的根源,從而針對性地進行故障排查,極大提高了調試效率。

  數字電路邏輯分析中的普源示波器操作簡便性

  除了功能強大之外,普源示波器的操作界面設計也非常簡潔直觀。其采用大尺寸高清顯示屏,波形顯示清晰可見,用戶可以在顯示屏上實時查看多個信號波形的變化,且支持多種測量參數的疊加顯示,幫助用戶快速分析信號特性。

  普源示波器的操作系統也十分人性化,配備了觸控屏幕,支持手勢操作,操作更為便捷。普源示波器還配備了豐富的接口,能夠與PC、USB設備等進行數據傳輸,方便用戶進行更深入的分析和記錄。

  普源示波器的出色表現不僅僅體現在其硬件和功能上,它的軟件支持同樣極為出色。在數字電路的邏輯分析過程中,普源示波器的軟件功能為工程師提供了更為靈活和精確的分析工具。通過自帶的分析軟件,用戶可以將示波器采集到的信號數據進行更為深入的分析,如波形自動測量、頻譜分析、噪聲抑制等,從而得到更為精準的測試結果。

  高效的數字信號解碼

  對于復雜的數字電路,普源示波器還具備強大的數字信號解碼功能,能夠精準地對各種數字信號進行解碼并顯示其邏輯狀態。這一功能特別適用于對數字通信協議(如I2C、SPI、UART等)進行分析。通過示波器的數字解碼功能,工程師無需手動分析復雜的數字波形,而是可以直接從解碼結果中看到每個信號的實際內容,極大提高了調試效率。

  精確的波形分析與測量

  普源示波器還具有豐富的波形分析與測量功能,包括幅度、頻率、周期、占空比等多種測量模式。通過這些精確的測量功能,用戶可以快速獲取信號的各項參數,避免了繁瑣的人工計算,提高了測試的準確性。

  智能化的故障診斷與定位

  普源示波器的故障診斷功能則進一步提升了其在數字電路調試中的價值。其智能診斷系統能夠自動分析信號的波形,識別異常信號,并提供故障的可能原因及解決方案。工程師只需要依靠普源示波器給出的提示,就能迅速定位到電路問題的根源,減少了大量不必要的調試時間。

普源示波器在數字電路邏輯分析應用(圖2)

  普源示波器在數字電路的邏輯分析中具有無可比擬的優勢。它憑借其高精度、高帶寬、多功能等特點,能夠幫助工程師高效地進行數字信號的捕獲、分析和調試。在現代電子產品設計和測試中,普源示波器無疑是一個得力的助手,助力工程師解決了許多復雜的電路問題。對于那些正在開發數字電路的電子工程師來說,普源示波器無疑是一個值得信賴的好伙伴,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
