產品描述
MSO/DS7000系列數字示波器采用RIGOL自己研發的ASIC數字示波器處理芯片,采樣率高達10GSa/s,最高存儲深度可達500Mpts,帶寬高達500MHz,是一款集6種儀器于一身的高性能數字示波器。MSO7000/DS7000系列數字示波器是基于RIGOL獨創的UltraVision II代技術,采用10.1英寸多點觸控電容屏,具有超高的采樣帶寬比和存儲深度、良好的顯示效果、優異的波形捕獲率和強大的數據分析功能,多項指標均達業界一流水平。同時提供從主機、選附件到應用軟件的完備解決方案,對工控、電源、汽車電子等工業行業客戶具有突出的吸引力。
產品特點
1.最高500Mpts存儲深度,10GSa/s采樣率:500M 存儲深度下仍保持10G 采樣率, 捕獲50ms 時長,波形完全無失真。
2.60萬次波形捕獲率:高達600,000 wfms/s 的波形捕獲率,可以快速地發現信號中存在的毛刺和其他 偶發事件,從而極大地提高了工程師的調試效率。
3.45萬幀硬件波形錄制:45萬幀硬件實時波形不間斷錄制和回放,允許用戶以足夠的時間仔細查看和分析錄制的每一段波形。
4.六合一集成示波器:集示波器、邏輯分析儀、任意波形發生器、數字電壓表、頻率計和累加器及協議分析儀六種獨立儀器功能于一體。
5.硬件全內存自動測量:同時觀察并準確測量兩路頻率相差很大的信號,全內存硬件測量可以在具有339.6k 個上升沿的波形中測得準確的頻率值。
6.豐富的觸發和協議解碼:提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行總線解碼選件,同時支持4個串行總線解碼。

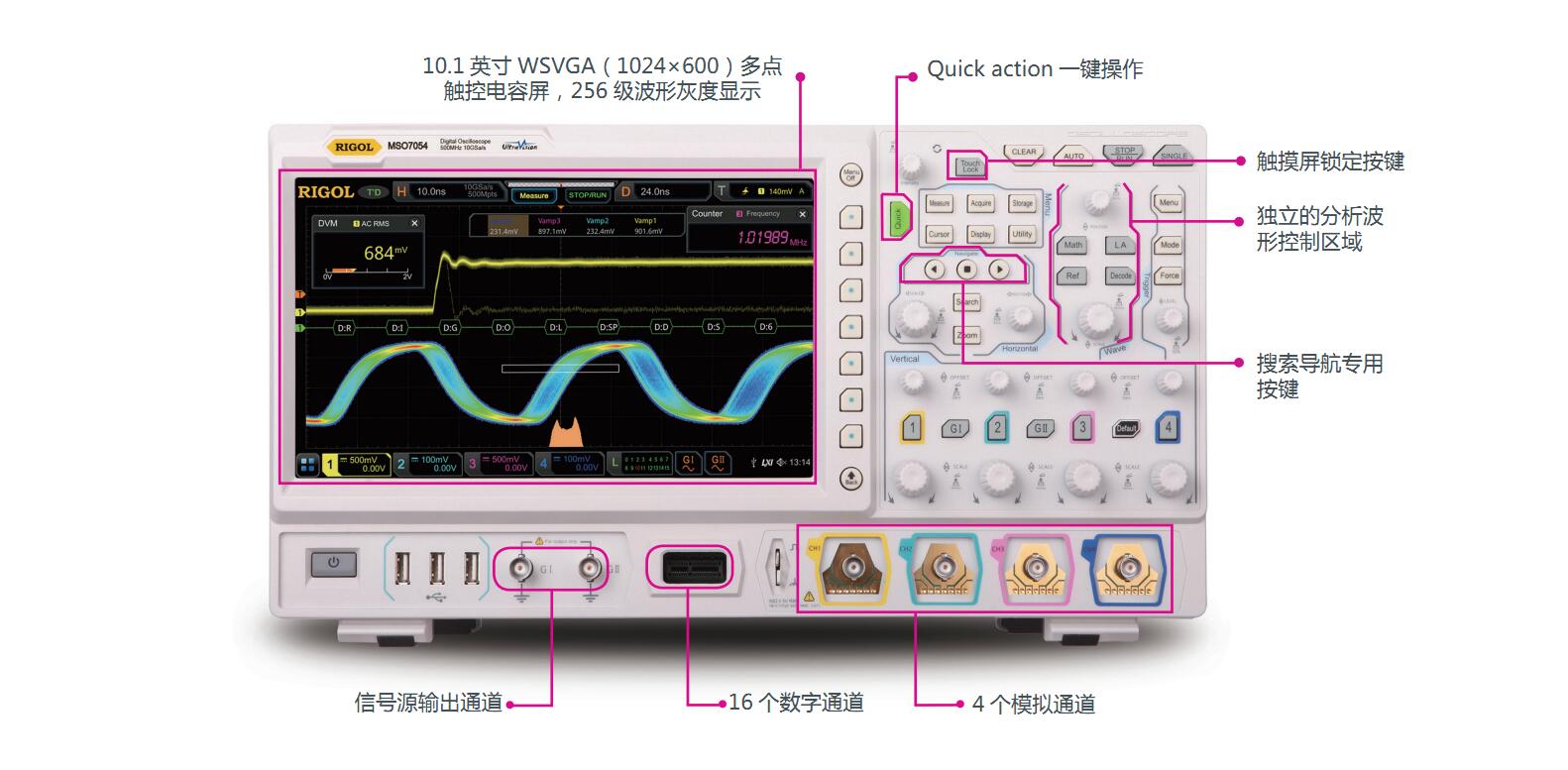

7.10.1英寸多點觸控電容屏:10.1 英寸多點觸控電容屏,支持多種手勢操作,給使用者提供最大限度優化地交互體驗。
普源(RIGOL)MSO/DS7000系列 數字示波器 產品型號:
型號 | 模擬帶寬 | 最高實時采樣率 | 最大存儲深度 | 最高波形捕獲率 | 數字通道 | 內置信號源 |
MSO7054 | 500MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | 16 | 2CH(選配) |
MSO7034 | 350MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | 16 | 2CH(選配) |
MSO7024 | 200MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | 16 | 2CH(選配) |
MSO7014 | 100MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | 16 | 2CH(選配) |
DS7054 | 500MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | - | - |
DS7034 | 350MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | - | - |
DS7024 | 200MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | - | - |
DS7014 | 100MHz | 10GSa/s | 500Mpts(選配) | 600,000wfms/s | - | - |
