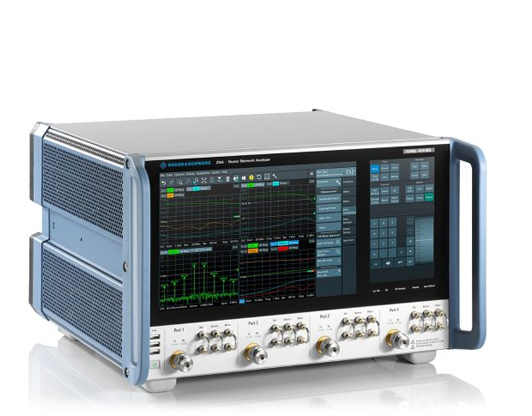

羅德與施瓦茨ZNA26矢量網絡分析儀概述

　　一、產品參數

　　端口數量：雙端口/四端口

　　頻率范圍：10 MHz至26.5 GHz

　　連接器：3.5 mm（陽性）

　　二、特性與優勢

　　射頻性能出色：

　　高性能和快速操作，適用于高級測量任務。

　　精確測量有源和無源組件。

　　寬動態范圍，即使高阻塞被測設備也能進行特性測量。

　　穩定性出色、低跡線噪聲、原始系統數據可靠，確保高測量可靠性。

　　高精度，適用于度量應用。

　　功率掃描范圍寬。

　　多功能硬件選件：

　　通用測量系統功能強大。

　　可選直接通道接入，實現寬動態范圍、外部測試設置和系統集成。

　　至多四個內部相位相參信號源，確保高度靈活性和短掃描時間。

　　至多兩個內部接收機本振，確保低跡線噪聲的快速混頻器測量。

　　至多八個獨立接收機，實現可靠的多通道相位測量。

　　至多四個內部脈沖調制器和脈沖發生器。

　　可選信號源和接收機步進衰減器，用于擴展可用功率范圍。

　　廣泛的軟件選件：

　　直觀配置高難度測量。

　　時域分析、眼圖等擴展功能可確保信號完整性。

　　標量混頻器測量和變頻測量。

　　矢量混頻器測量，用于高級混頻器測量。

　　無本振接入的混頻器/變頻器變頻測量。

　　頻譜分析模式，可針對被測設備執行廣泛的分析。

　　實時測量不確定度計算和驗證測量(METAS VNA Tools)。

　　獨特的操作概念：

　　高級用戶界面，實現直觀的觸摸操作。

　　兩個獨立觸摸屏，操作便捷。

　　支持在小屏幕上顯示用戶選定的內容（例如SCPI命令）。

　　多點觸摸手勢實現高效操作。

　　通過拖放自由配置通道和圖表。

　　以被測設備為中心的操作方法，可適應用戶要求并優化設置。

　　廣泛的評估功能，可詳盡分析測量跡線。

　　擴展單元：

　　高級測量功能：使用R&S?ZVA-Z和R&S?ZC變頻器系列，頻率擴展至1.1 THz。

　　附件構建完整解決方案：用于校準、驗證和測量的不同附件。

　　機械校準和驗證套件。

　　自動校準單元。

　　內聯校準單元，支持原位更新校準數據。

　　測試電纜。

　　力矩扳手。

　　支持R&S?NRP功率探頭系列。

　　三、總結

　　羅德與施瓦茨ZNA26矢量網絡分析儀憑借其出色的射頻性能、多功能硬件選件、廣泛的軟件功能以及獨特的操作概念，成為高級測量任務的理想選擇。其擴展單元進一步增強了其功能，為用戶提供完整的解決方案。該儀器適用于各種應用，包括無線通信、航空航天、國防、汽車和工業領域。
