矢量網絡分析儀(VNA)是一種強大的電子測量儀器，用于測量射頻和微波器件的幅度和相位響應。羅德與施瓦茨(Rohde&Schwarz)是全球領先的VNA制造商之一，其產品以高精度、高性能和可靠性著稱。本文將深入探討羅德與施瓦茨VNA的工作原理，包括其基本結構、測量方法和典型應用。

　　VNA的基本結構

　　典型的VNA由以下幾個部分組成：

　　信號源：產生測試信號，頻率范圍可從幾赫茲到數百吉赫茲，并具有可控的功率和調制功能。

　　方向耦合器：將信號源的輸出信號分為兩路，一路送至被測器件，另一路作為參考信號。

　　被測器件：需要測量的射頻或微波器件。

　　接收機：接收被測器件的輸出信號和參考信號，并進行比較，得到器件的幅度和相位響應。

　　顯示器：顯示測量結果，包括幅度、相位、群延遲、阻抗等參數。

　　VNA的測量方法

　　VNA主要采用兩種測量方法：

　　掃頻法：信號源以一定的步長掃描頻率范圍，接收機同步接收被測器件的輸出信號和參考信號，并進行比較，得到器件在不同頻率下的幅度和相位響應。

　　時域法：信號源發出脈沖信號，接收機接收被測器件的輸出信號和參考信號，并進行時域分析，得到器件的脈沖響應，進而可以計算出器件的幅度、相位、群延遲等參數。

　　VNA的典型應用

　　VNA在射頻和微波領域有著廣泛的應用，包括：

　　器件表征：測量電纜、濾波器、放大器、混頻器等器件的幅度、相位、群延遲、阻抗等參數，評估其性能。

　　系統調試：測量天線、饋線、濾波器等系統組件的特性，優化系統性能。

　　故障診斷：識別系統中可能存在的故障，例如電纜斷裂、連接器接觸不良等。

　　材料特性分析：測量材料的介電常數、損耗角正切等參數，研究材料的電磁特性。

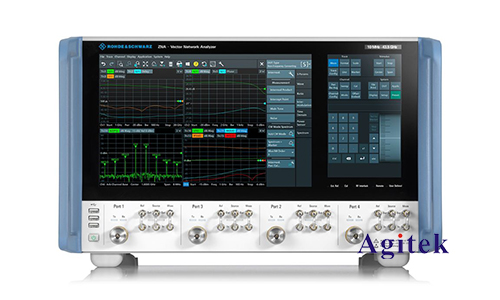

　　羅德與施瓦茨VNA的特點

　　羅德與施瓦茨VNA具有以下特點：

　　高精度：采用先進的測量技術和校準方法，確保測量結果的準確性。

　　高性能：具有寬頻率范圍、高動態范圍和快速掃描速度，滿足各種應用需求。

　　高可靠性：采用高品質的元器件和嚴格的生產工藝，保證儀器的穩定性和可靠性。

　　易于使用：具有直觀的用戶界面和豐富的測量功能，方便用戶操作和分析。

　　羅德與施瓦茨VNA是一種功能強大的測量儀器，可用于測量射頻和微波器件的幅度和相位響應。其工作原理基于掃頻法或時域法，可用于器件表征、系統調試、故障診斷和材料特性分析等多種應用。羅德與施瓦茨VNA以其高精度、高性能、高可靠性和易于使用等特點，成為眾多工程師和研究人員的首選測量工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
