普源(Rigol)讓EMI預測試不再遙不可及
EMI預測試作為EMC(電磁兼容)測試的重要一項,是測試電子產品在電磁方面的干擾大小的綜合評定,是產品質量安全認證的重要指標之一。但是,很多產品在正式測試評定時都會遇到產品測試不合格的情況,這就導致生產停滯,研發返工,甚至人力物力遭受?chē)?yán)重?fù)p失。普源(Rigol)產品全面助力EMI測試,提供經濟實用的解決方案。
EMI預測試作為EMC測試中不可或缺的一環,尤為重要。普源精電(Rigol)的預測試解決方案讓EMI預測試不再遙不可及。Rigol提供完整的EMI 預合規測試解決方案,包括掃描,峰值測試,限制線和多個同時CISPR檢波器。通過EMI量測模式,工程師可以在整個設計過程中比較,分析EMI問題并生成報告。
一、輻射預兼容測試

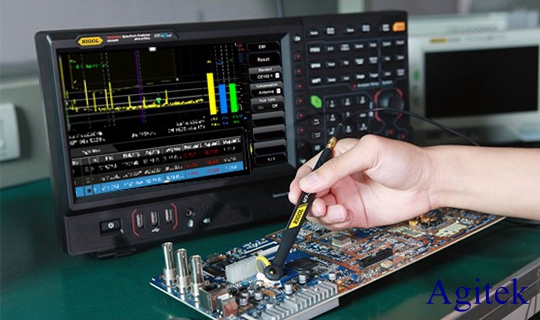

EMC標準認證測試是遠場測試,遠場測試能給出頻率信息,即哪些頻點超標了,但是沒有位置信息。通過近場測量可以很方便的實現干擾定位,甚至可以精確到IC引腳以具體走線,從而判定干擾產生的原因。
二、傳導預兼容測試

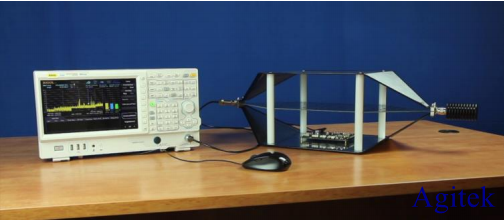

傳導干擾主要以30MHz以下頻率為主,對于電源端子傳導干擾主要測量被測設備沿電源線向電源網絡發射的騷擾電壓;同時也包括通過信號線傳導到相連的其他周邊設備的騷擾信號。

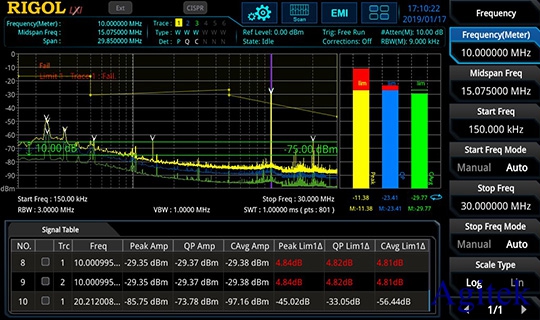

三、Rigol RSA系列內置EMI預測試應用軟件
?內建CISPR帶寬和偵測器
?自動掃描多個段
?限制線和自動峰值/限制搜索
?使用不同偵測器的最多3條跡線
?記錄頻率顯示
?使用三個偵測器在標記或感興趣的信號上進行實時量測
?天線,LISN,電纜和前置放大器的校正
四、EMI推薦Rigol配置方案
?主機:RSA5000/RSA3000/DSA800系列頻譜分析儀

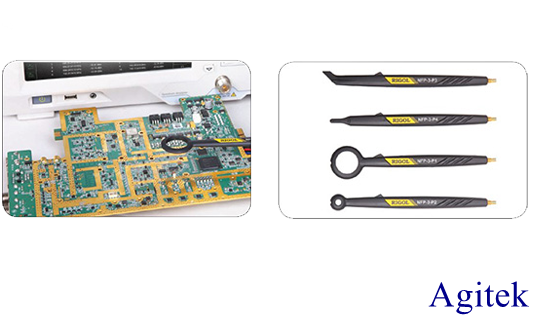

?近場探頭:NFP-3(適用于EMI輻射預測試)
?內置EMI預測試應用軟件:RSA5000-EMI/RSA3000-EMI
?上位機EMI預測試應用軟件:S1210
?準峰值檢波器/EMC濾波器:RSA5000-EMC/RSA300-EMC/EMI-DSA800
西安安泰測試設備有限公司是Rigol(普源精電)在西北地區的授權合作伙伴,具備專業的選型能力和技術支持能力。針對EMI的預測試,歡迎有需要的電子工程師來電18165377573或者訪問公司網站sy263.com進行咨詢。
