LCR數字電橋測試儀功能及注意事項

發布日期:2023-03-22 16:26:45         瀏覽數:

  LCR測試儀可以準確、穩定地測量各種元件參數,主要用于測試電感、電容和電阻。它具有直接功能、操作簡單的特點,可以滿足生產線質量保證、采購檢驗、電子維護等行業的檢測要求,預算較低。

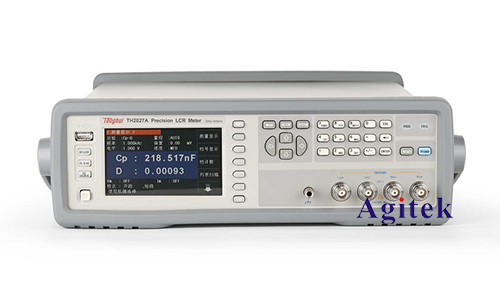

LCR數字電橋測試儀功能及注意事項(圖1)

  LCR測試儀的主要功能

  數字電橋可用于測量測試部門阻抗測量工具的驗證和傳輸,也可用于綜合部門阻抗元件的日常測量。許多數字電橋都有標準接口,可以根據測量值的準確性自動對測量元件進行分類;也可以直接連接到自動測試系統,在元件生產線上進行產品自動測試,實現生產過程。質量控制。20世紀80年代中期,有幾十種常見的數字橋接器,誤差小于0.1%。數字橋正朝著更高的精度、更多的功能、更高的速度、集成和智能發展。

  電容C、電感L、電阻R是電子工程師在產品設計中最常用的電子元件。作為一種常見的小型無源設備,它確實會影響電路參數,直接影響電子產品的優缺點。因此,我們需要了解每個元件的特征參數(電容器/電感器/電阻),并始終準確測量它們。

  LCR測試儀用于測試元件的參數(電容/電感/電阻)。一般來說,電阻只能測量其直流電阻值。這樣,萬用表或電阻測試儀就可以使用了。與普通電阻不同,交流電必須用于測量電感和電容。LCR測試儀使用交流電進行測量。對于交流電,電壓V與電流I的比值為阻抗Z。直流模式下的電阻R只需用“大小”表示,而阻抗Z包含“大小”和“相位”兩個要素,數學上用復數和矢量表示。

  LCR測試儀的參數含義

  LCR測試儀因其直接的功能和易于操作的測試方法而得到了廣泛的應用。通常使用LCR測試儀準確測試各部件的參數,效果非常穩定,以確保生產質量,節省企業成本。D和Q經常顯示在LCR測試儀中。然而,很多人都不知道這意味著什么。LP和LS也存在于LCR測試儀的參數中,我不知道有什么區別。以下是對這兩個問題的回答。

  顯示在LCR測試儀上的D是損耗角的正切角,Q是質量因素。這兩個數量的定義如下:

  1.損耗值切角:

  如果給電容器施加電壓,除充電電流外,還有泄漏電流(電容器泄漏電流)。泄漏電流以熱能的形式消耗,因此表示電阻上的電流。純電容器的泄漏電流與充電電流之比是電容器損耗角的正切值。

  2、品質因素:

  電和磁的量。表示儲能器件(如電感線圈、電容器等)的質量指標。和諧振電路中儲存的能量與每個周期的能量損失之比;串聯諧振電路中電抗元件的Q值等于電抗與等效串聯電阻之比;組件的Q值越大,組件組成的電路或網絡的選擇性越好。

  LCR測試儀中的電感、電容和電阻參數測量儀不僅可以自動判斷元件的性質,還可以顯示符號圖形和值。Q也可以測量、D、Z、Lp、Ls、Cp、Cs、Kp、Ks等參數,并顯示等效電路圖形。

  LCR測試儀測量步驟

  LCR測試儀一般用于測試電感和電容器,測量步驟如下:

  1、設置測試頻率

  2、測試電壓或電流水平

  3、選擇測試參數,如Z、Q、LS(串聯電感)、LP(并聯電感)、CS(串聯電容)、CP(并聯電容)、D等

  4、儀器校準、校準主要是開路、短路校準、高端儀器負載校準

  5、選用測試夾具

  6、夾具補償

  7、把DUT放在夾具上開始測試

  LCR測試儀使用注意事項

  1.選擇正確的測試條件。組件制造商給出的組件參數值代表了在規定的測量條件下可以實現的性能和允許的偏差值。在不同的測試頻率下,電容器參數發生非線性變化,因此在測量組件時,我們必須選擇合適的測量頻率和測量電壓。此外,部分設備還可能需要設置偏置電壓等測試條件。

  2.選擇合適的測量工具。測量工具也是LCR測試儀的重要組成部分。對于包裝方法多樣化的組件,LCR也有多種測量工具選擇。合適的測量工具不僅帶來了測量的便利,而且保證了測量的準確性。

  3.正確的零點校正。LCR測試儀的零點漂移會隨著測試條件或測試工具的變化而變化,因此有必要對開路和短路進行零點校正。LCR測試儀設置開路和短路校正。

LCR數字電橋測試儀功能及注意事項(圖2)

      以上就是LCR數字電橋測試儀功能及注意事項的相關介紹,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
