探針臺在射頻微波芯片測試中的應用
芯片測試技術隨著行業的快速發展而發展，為促進行業的進步和廣泛應用做出了巨大的貢獻。
在芯片設計、研發、生產等各個階段，應進行多次測試，以確保產品質量，開發符合系統要求的產品。
芯片測試對控制質量、確保產品可靠性、設備檢測和篩選過程至關重要。
芯片測試貫穿于整個芯片設計和大規模生產過程中。
芯片測試一般可分為不同的時間階段WAT，CP，F(xiàn)T三個過程。
FT:Finaltest，包裝后的測試也是最接近實際使用的測試，其目的是嚴格分類芯片。
?現狀
☆FT常用設備涉及各種測試，主要針對相對簡單的測試DC但對復雜度高、對產品質量影響大的射頻指標測試解決方案較少；
☆產能不斷提高，檢測項目越來越多，對檢測效率和穩定性提出了更高的要求；
☆測試數據量越來越大，人工測試速度不能滿足批量生產的要求，紙質記錄不能滿足信息化和智能化的要求。

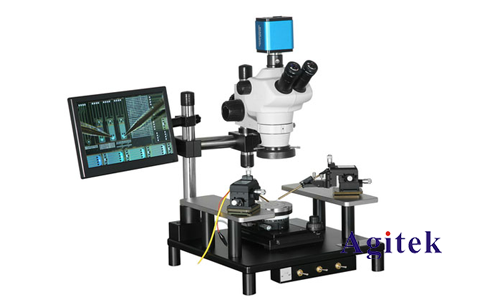

特點/應用
滿足I-V/C-V，PIV測試，光電測試等.
最大可用于6英寸以內樣品測試
同軸絲杠傳動結構，線性移動
可放置于手套箱內使用
形狀輕巧，操作方便，價格實惠
整個系統主要由矢量網絡分析儀、探針臺、主控計算機和分選設備四部分組成，系統組成框圖如下：
主控計算機通過網口、GPIB、串口等硬件程控接口，基于VISA等協議，對探針臺、網絡分析儀、打點機等硬件進行程控。當被測件安置完成后，主控計算機上定制化的測試軟件會按照預先編寫好的程序?qū)Ρ粶y(cè)件進行測試，一般的測試流程包括位置映射（MAPING）、探針臺走位、儀表設置和測量、結果的采集、顯示處理、根據測試結果進行分選、進行下一次測試等步驟。測試軟件的典型工作流程如下圖所示：
工作節拍
整個系統中，被測件的測試、分選等過程是由探針臺和測試儀表配合完成，二者之間必須遵循一定的時序節拍，否則將導致設備工作混亂。系統節拍如下圖所示：
★SOT：開始測試信號；
★EOT：結束測試信號；
★BIN：分選信號；
★T1：表示網絡分析儀捕獲SOT信號的時間，具體由測試機的性能決定；
★T2：探針臺捕獲EOT信號的時間，由探針臺的性能決定；
★T3：分選信號發送時間，應當在EOT發送之前一定時間發送。
以上關于探針臺在射頻微波芯片測試中的應用的相關介紹，如果您有更多疑問或需求可以關注安泰測試Agitek哦！非常榮幸為您排憂解難
