材料介電常數和磁導率測試方案

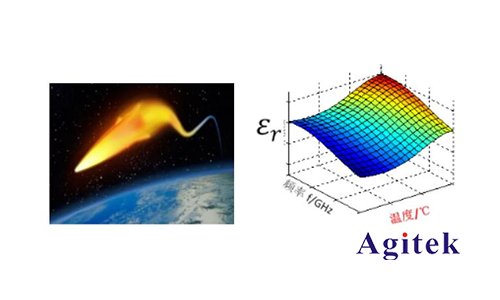

材料的介電常數和磁導率是材料的核心電磁參數，是材料研制領域和材料應用領域的橋梁，電磁參數直接影響設備的阻抗、損耗等電氣特性，準確評估材料在工作狀態下的阻抗特性，是提升各類電子設備的穩定性和靈敏度等關鍵性能指標的關鍵，所以材料的電磁參數測試已經成為信息領域開展技術研究的重要基礎。隨著應用場景的拓展以及電子設備性能臨近設計極限，高校作為科學研究的主力軍之一，開展電磁材料科學研究從關心電磁參數隨頻率的變化關系，拓展到需要進一步獲得電磁參數隨溫度變化關系，需要解決材料隨頻率及溫度兩維參數變化下電磁特性準確評估的難題。
電磁場在材料中的電磁特性變化將直接影響電磁波的傳播速度及傳播方向，準確測量材料電磁參數還有助于評估電磁信號經材料反射或投射后的真實路徑，而如何對材料進行不同頻率、不同溫度下的準確電磁性能評估，我們可以提供以下幾種測試方案。
NO.1材料傳輸線法高溫測試解決方案
傳輸線法具備掃頻、升溫速度快等特點，并滿足中高損耗材料高溫下的電磁參數測試，一次測量可實現不同溫度梯度下材料電磁參數的準確提取。

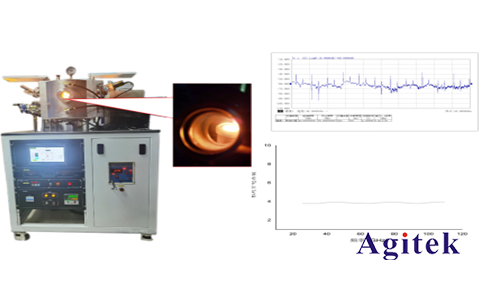

高溫波導法測試系統(某材料不同溫度下特征曲線)
NO.2材料高溫反射率測試解決方案
反射率測試系統可滿足平板材料在微波毫米波頻段下的超寬帶吸波性能測試，同時具備不同角度散射測試能力。

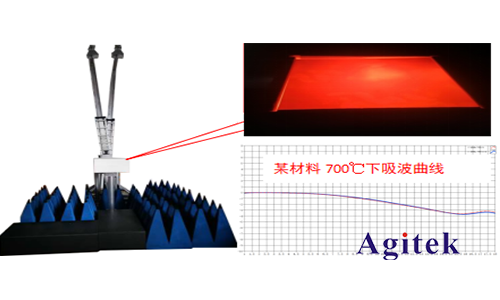

高溫反射率測試系統
NO.3材料諧振法高溫介電性能測試解決方案
諧振法具備超寬帶、精度高等特點，可滿足低損耗透波材料在不同溫度下的高精度介電性能評估。

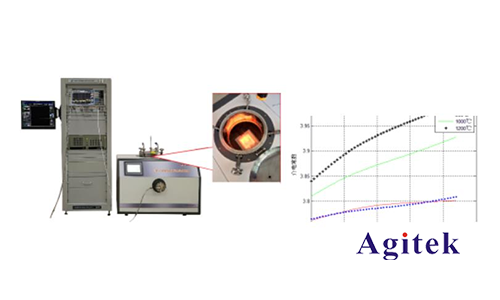

高溫諧振腔法測試系統
材料高溫環境電磁參數測試系統測試頻率可達110GHz，溫度可達1200℃，典型測試精度±1%，具有升溫速度快、測試精度高、頻帶范圍寬等特點，可實現高溫環境下材料復介電常數、復磁導率、反射率等參數測試，根據用戶不同頻率、不同材料類型測試需求，可選用波導傳輸線、諧振腔、弓形框等多種測試夾具進行測試，可廣泛運用于航空航天、兵器、通信等領域。
以上就是材料介電常數和磁導率測試方案的相關介紹，如果您還有其他問題，歡迎關注西安安泰測試Agitek。
