吉時利DMM7510在智能可穿戴設備待機功耗測試方案
近幾年可穿戴設備逐漸成為一個熱詞，從智能手環到健身腕帶，再到VR眼鏡，這些產品將數字智能時代尖端的科技呈現在我們面前。但可時至今日，可穿戴設備的技術挑戰依然久久沒能攻破，續航能力差造成用戶體驗不友好的情況并沒有實質性地得到改善。
眾所周知續航能力主要由兩個因素決定，分別是電池容量和器件功耗，電池容量越高越好，而功耗則越低越好，盡量降到低。不幸的是，在新的電池技術或者材料出現之前，電池容量可提升的空間非常有限。開源節流，那這個“源頭”短時間內沒辦法進一步挖掘，所以壓力就落在如何降低功耗上了。大多數可穿戴廠家就把眼光更多地瞄準了這塊。
那么在要進行低功耗測試的時候，也會存在這許多問題，這些問題對于測量設備需要滿足什么要求呢？
輸出高精準度：在不同量程下的供電精準度，確保所需電壓準確地應用于負載。
更高的電流測量精度：微安（uA）級休眠電流，甚至納安（nA）級漏電流。
寬動態范圍：準確捕捉到測量電流脈沖峰值
高穩定性：保證供電電壓穩定，適應瞬態變化。
高適應性：圖形化操作界面，清晰形象地呈現信號變化狀態，精準實時地分析信號。

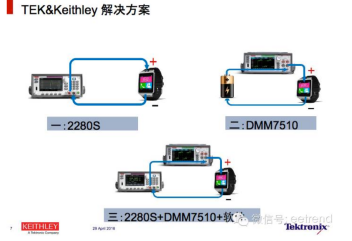

來看一下泰克吉時利的解決方案

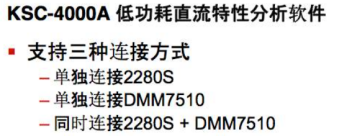

軟件中提供的瞬態電流捕捉和長時間數據記錄兩種工作模式，捕捉到的電流波形可以做局部放大，進行測量和分析。

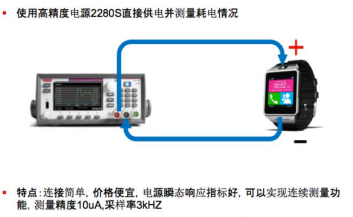

模式一（價格最低）：2280S
使用2280S高精度電源為待測件供電同時進行電流數據的采集和分析。最高采樣率可達3000次每秒。精度最高10uA。電源瞬態響應指標50uS，電源輸出精度±(0.02%+3 mV)。
模式二（**性價比）：DMM7510
使用其他電源或電池為待測件供電，同時用DMM7510進行電流數據的采集和分析。最高采樣率可達100K每秒。精度最高100pA。

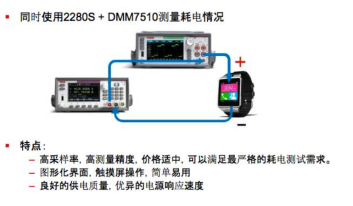

模式3（性能**）：DMM7510+2280S
使用2280S高精度電源為待測件提供穩定精確的直流供電，同時用DMM7510進行電流數據的采集和分析。最高采樣率可達100K每秒。精度最高100pA。電源瞬態響應指標50uS，電源輸出精度±(0.02%+3 mV)。
對于這三種方案大家可以根據自己的實際情況來進行一個選擇，整個的測試過程接線是相對簡單的，將我們的儀器和被測件串聯在一起。然后就可以測試產品在不同工況下的耗電情況。
了解產品在各種使用情況下的功耗，以便于制定出相應的功耗優化方案，在智能穿戴產品行業中保持強勁的競爭力。
