普源DS70000示波器在波形刷新率測試方案

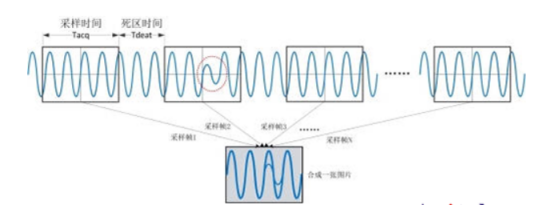

波形刷新率又叫波形捕獲率，指的是每秒鐘波形刷新的次數，表示為波形數每秒（wfms/s），波形刷新率越高，捕獲異常信號的概率越大。有人會覺得好奇，屏幕刷新一般只有幾十hz，每秒只能刷新幾十張圖片，這么多波形屏幕可以顯示的過來嗎？事實上，示波器里面還有波形合成器，如圖所示，波形合成器會將多幀波形合成一張圖片，屏幕每秒雖然只刷新了幾十張圖片，但是每張圖片里包含成千上萬幀波形，所以波形刷新率再高屏幕都是可以顯示的過來。
下面我們以RIGOL最新推的DS70000示波器為例，介紹如何測量示波器的波形刷新率。
示波器DS70000每采樣一幀波形，都會在后面板的AUX OUT接口輸出一個脈沖信號，我們可以通過測量AUX OUT輸出信號來確定它的波形刷新率。
步驟一：準備測量所需工具
一臺DS70000作為被測示波器、一臺MSO8000作為測量示波器、一臺DG992作為信號源，還有一條BNC電纜和一條一端是BNC接口一端是SMA接口的射頻同軸電纜。
步驟二：搭建測試環(huán)境
1)將DG992前面板下方的CH1接口與DS70000前面板下方的輸入通道CH2通過BNC線纜相連。

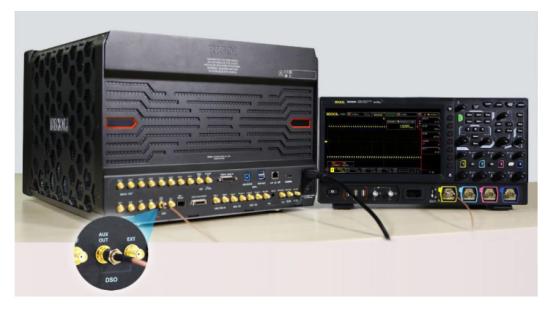

2)將射頻同軸電纜一端的SMA接口與DS70000后面板的AUX OUT接口相連，另一端的BNC接口與測試示波器MSO8000前面板下方的輸入通道CH1相連。
步驟三：設置參數進行測量
由前面的公式可知示波器的波形刷新率與很多因素相關，特別是選擇不同的水平時基選擇檔位，波形刷新率不同。
1)首先設置DG992信號源生成一個指定頻率帶寬的正弦波，同時打開示波器MSO8000輸入通道CH1的頻率計；
2)然后調節(jié)DS70000的水平時基到不同的檔位，并分別在MSO8000上讀出頻率計的計數，得到DS70000不同條件下的波形刷新率。
