R&S?SMW200A矢量信號發生器在EVM誤差矢量幅度測試應用
發布日期：2024-02-26 作者: 安泰測試 瀏覽數：
EVM是Error Vector Magnitude的縮寫，中文意思就是誤差矢量幅度。

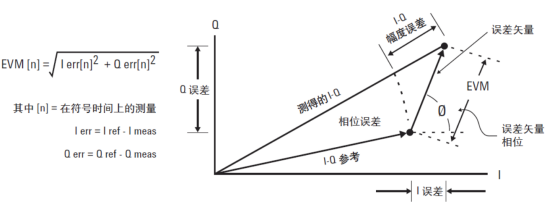

誤差矢量幅度（error vector magnitude）EVM是指理在給定時間的理想參考信號和所測信號之間的矢量差。
理解為在一個給定時刻理想無誤差基準信號與實際發射信號的向量差，而這個向量差能全面衡量調制信號的幅度誤差和相位誤差。
EVM測試為數字調制信號提供了一個簡單、定量的參數。誤差可能源自本地振蕩器(LO)的相位噪聲、功率放大器的噪聲以及IQ調制器減損等等。
EVM測試中所使用的信號分析儀也會造成一定程度的誤差。信號分析儀的剩余EVM本底應當比器件的性能或測試規范低5至10 dB。
R&S羅德與施瓦茨產品可以滿足目前的測試要求。
R&S?SMW200A矢量信號發生器
R&S?FSVA3000信號與頻譜分析儀

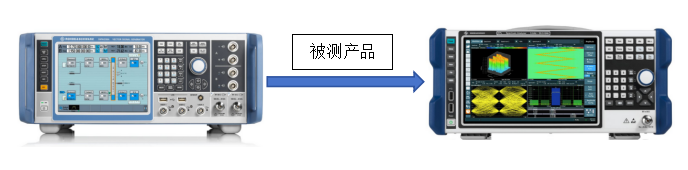

利用矢量信號源輸出I/Q數字調制信號，矢量信號源輸出端連接產品的的輸入端，再然后將被測產品的輸出端接到頻譜分析儀的輸入端上，開啟矢量信號分析功能來進行測試。
以上是關于R&S?SMW200A矢量信號發生器在EVM誤差矢量幅度測試應用的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
