多臺儀器同步控制方案
近日遇到需要多路信號同步輸出來同步控制多臺儀器，同時希望在同步控制基礎上能夠?qū)崿F(xiàn)通道間延遲的調整和靈活控制。
問題分析:
客戶需要的通道數較多，并且在同步控制的基礎上需要實現通道間延遲的調整。
如何解決：
方案一：匹配一臺能夠多通道同步輸出且通道間延遲可以調整的儀器。
方案二：匹配一臺多通道信號源。
方案三：匹配多臺常規兩通道信號發生器搭配。
測試方案搭配：
方案一：數字延時脈沖發生器（八通道同步輸出，通道間延遲可調）
（示例圖:多通道脈沖延遲發生器）
特點示例：
做同步控制器用：通道間延遲低至250 ps；
做延遲脈沖發生器用：延遲精度低至52 ps；
做分頻器用：可接入20~80 M可變時鐘信號；
主要參數示例：
方案二：一臺多通道信號源

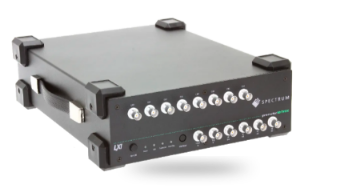

(示例圖：多通道信號源)
能夠?qū)崿F(xiàn)多路信號的同步輸出，并且靈活性交大，電平范圍可做適當靈活調整。
方案三：多臺雙通道信號源搭配

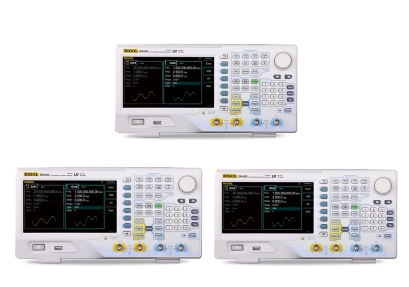

(示例圖：多臺雙通道信號源進行同步觸發輸出)
?。ㄐ枰慌_作為觸發源，另外兩臺作為輸出源，至少三臺就能夠?qū)崿F(xiàn)四路信號的同步輸出）連接較為麻煩，需要多根線纜進行同步控制，儀器中還需要做相應設置。

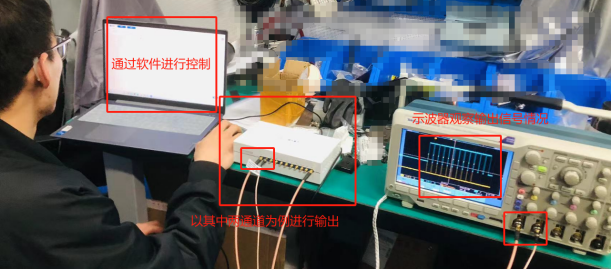

以方案一為示例進行調試演示模擬，測試輸出信號，驗證方案可行性：

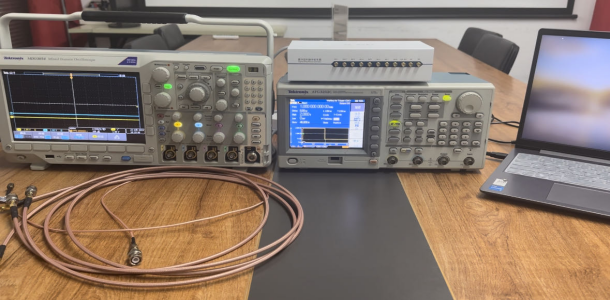

測試儀器準備：
數字延時脈沖發生器一臺，四通道示波器一臺，信號源一臺（用作外部觸發），電腦一臺，線纜(若干)，轉接頭（若干）
測試結果：能夠?qū)崿F(xiàn)多通道信號同步輸出，并且通道間延遲可按照需求調整，輸出能夠滿足實際需求。
