車載以太網物理層電氣接口一致性測試
以太網技術從1973年發明后快速發展，從最初的10Mbit/s速率到現在萬兆以太網甚至更高速率。在被應用到汽車領域之前，以太網技術就憑借著標準化、高速率等優勢被廣泛應用在工業等領域。未來，隨著汽車智能化和網聯化的發展，智能駕駛的興起，車載以太網的應用將更加廣泛，技術也將不斷進步。本文將圍繞RIGOL車載以太網物理層電氣接口一致性測試解決方案，為您提供相關技術說明。
100Mbase-T1和1000Mbase-T1車載以太網使用的主要技術是基于單對雙絞線（Single Twisted Pair）來進行數據傳輸，同時采用高效的編碼方法來提高數據的傳輸速率和可靠性。下面詳細介紹這兩種技術及其關鍵特點。
100BASE-T1(IEEE 802.3bw)：
傳輸介質：?jiǎn)螌?duì)雙絞線
傳輸速率：100 Mbps
標準：IEEE 802.3bw
距離：最長達到15米
編碼方式：PAM-3（三元脈沖幅度調制），通過在每個時鐘周期內采用三個不同的電平（比如正電壓、零電壓和負電壓）來表示信息，提高了信號傳輸?shù)男省＿@種編碼方式能夠在較低的頻寬條件下實現較高的數據傳輸速率，適合車載環境中對電磁干擾（EMI）敏感度高的應用。
1000BASE-T1(IEEE 802.3bp)：
傳輸介質：?jiǎn)螌?duì)雙絞線
傳輸速率：1Gbps
標準：IEEE 802.3bp
距離：最長達到40米
編碼方式：與100Mbase-T1相同，1000Mbase-T1也采用了高效的編碼方式，但由于其更高的數據傳輸速率，所需的信號處理技術更為復雜。除了PAM-3之外，1000Mbase-T1可能會結合使用更高階的調制技術和錯誤校正機制來確保數據傳輸?shù)目煽啃院托?。例如，通過使用前向糾錯（FEC）技術可以提高傳輸?shù)目煽啃?，減少錯誤重傳的需要。
▲100/1000BASE-T1編碼方式和標準
總體來說，100Mbase-T1和1000Mbase-T1都是為了適應汽車行業對于高速、可靠數據通信日益增長的需求而設計的，它們通過優化傳輸介質和編碼技術，在保證傳輸質量的同時，實現了不同級別的數據傳輸速率。
車載以太網物理層電氣接口一致性測試挑戰
汽車行業對可靠性和安全性要求越來越高，車載以太網在應用的過程中，為了保證其可靠性與安全性，就迫切需要對其開展測試工作，而車載以太網技術物理層測試因?yàn)閰f(xié)議的復雜性等原因，如何開展測試成為了難點，遇到的挑戰主要有：
信號完整性：車載以太網使用高速信號傳輸，信號完整性問題（如反射、衰減、串?dāng)_等）可能會影響信號的傳輸質量。測試需要能夠準確捕捉和分析這些信號完整性問題。
復雜的信號調制和分析：車載以太網使用了復雜的調制和編碼技術，測試設備需要能夠解析這些調制技術，并對信號進行準確的分析。
嚴格的時序要求：車載以太網標準對信號的時序有嚴格的要求。測試設備需要能夠精確測量信號的時序特性，如上升時間、下降時間、時鐘偏移等。
測試自動化：為了提高測試效率和可重復性，需要實現測試的自動化。這要求測試設備支持自動化測試腳本和軟件控制。
數據分析復雜性：測試產生的數據量可能非常大，需要有效的數據分析工具和方法來處理這些數據，提取有用的信息。
對于復雜信號的測試則成為研發設計和生產過程中耗時、耗力但是卻無法避免的難點。
普源精電助力車載以太網物理層電氣接口一致性測試
為了應對車載以太網一致性測試難點，通常會使用示波器等專業測試設備來幫助克服這些痛點和挑戰，因?yàn)樗鼈兲峁┝吮匾臏y(cè)量精度、分析功能和靈活性，RIGOL生產的DS70000示波器和汽車以太網一致性分析選件(DS70000-AUTOENTC)，搭配汽車以太網夾具配件(TF-AENET-STP)，為汽車以太網一致性測試提供了配置靈活，操作便捷的測試解決方案。

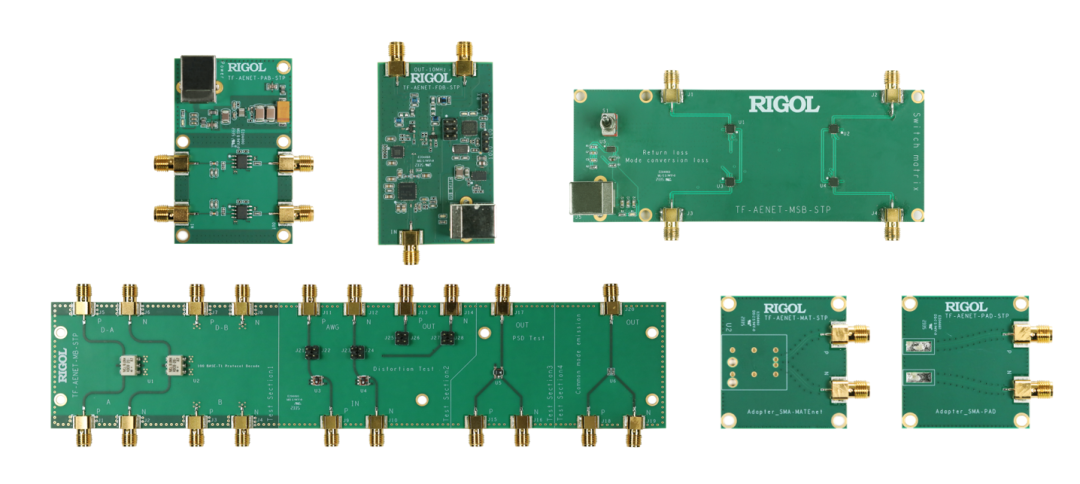

▲TF-AENET-STP汽車以太網夾具配件
RIGOL 100M/1000M車載以太網物理層電氣接口一致性測試主要采用的測試標準為IEEE802.3bw(100BASE-T1)、IEEE802.3bp(1000BASE-T1)、OPEN Alliance TC8(100Base-T1)，主要評估車載以太網的電氣特性。測試的內容主要包括常規測試項∶傳輸衰落、傳輸失真、傳輸時鐘抖動(Master&Slave)、傳輸功率譜密度、傳輸時鐘頻率、MDI回?fù)p，還有其他的測試項∶MDI模式轉換損耗、共模輻射等。
測試過程中，需要用到的儀器主要有示波器、矢量網絡分析儀(VNA)、一致性分析軟件、夾具等，夾具連接在被測設備(DUT)和示波器之間，起到電路轉換的作用，不同測試設備需要的設備性能也有所不同：

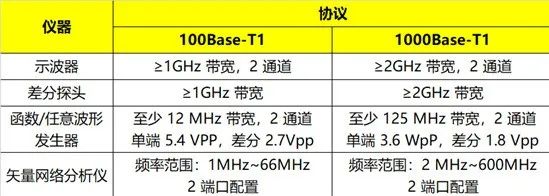

一致性測試設備性能要求
同時不同的測試項目所需用到的儀器也有所區別：

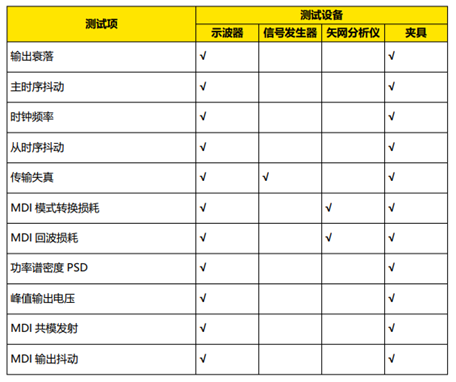

一致性測試不同項目設備需求
完成車載以太網一致性測試需要設置清單如下：

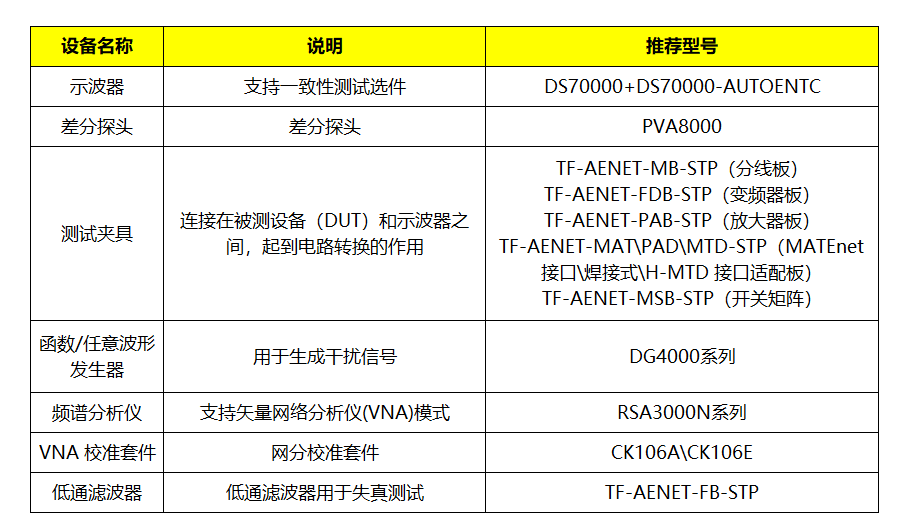

一致性測試配置清單
技術優勢
支持IEEE和OPEN聯盟的標準化協議，測試覆蓋范圍廣泛。
-IEEE 802.3bw，100BASE-T1，100 Mbps
-OPEN Alliance TC8，100BASE-T1，100 Mbps
-IEEE 802.3bp,1000BASE-T1,1 Gbps
支持靈活配置多種測試場景，構造多個測試項目組合，一次完成多項測試。
示波器的測試操作界面提供測試設備連接與測試步驟，引導用戶完成測試。
支持預覽測試波形，提前判斷測試的準確性和有效性。
支持生成自定義的HTML測試報告，包含測試結論和具體的測量值。
提供全套的測試設備及所需附件，并配套使用說明，全方位指導測試操作。
