泰克信號發生器在檢定水壓伺服閥的動態性能應用
水壓伺服閥作為現代液壓系統中不可或缺的控制元件，其動態性能對系統穩定性、響應速度和控制精度至關重要。為了準確評估水壓伺服閥的動態性能，需要借助專業的測試設備進行測試。泰克信號發生器憑借其強大的波形生成能力和精確的控制功能，成為檢定水壓伺服閥動態性能的理想工具。本文將深入探討泰克信號發生器在水壓伺服閥動態性能測試中的應用，并進一步延伸講解其優勢和使用技巧。
應用場景
泰克信號發生器在水壓伺服閥動態性能測試中主要應用于模擬各種激勵信號，從而獲得伺服閥的響應特性。例如，使用方波信號可以測試伺服閥的啟動時間、階躍響應和穩定性；使用正弦波信號可以測試伺服閥的頻率響應，即博德曲線，從而確定伺服閥的帶寬和相位裕度；而使用任意波形信號則可以模擬更復雜的實際工作條件，例如突變負載、振動等，從而更全面地評估伺服閥的動態性能。
具體應用案例：使用方波信號測試水壓伺服閥的啟動時間和階躍響應

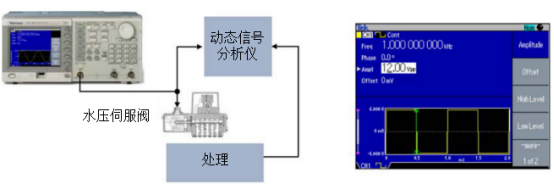

1.測試原理：將泰克信號發生器輸出方波信號作為激勵信號，輸入到水壓伺服閥的控制端口。觀察伺服閥輸出端的壓力變化曲線，即階躍響應曲線。
2.測試過程：
設置泰克信號發生器輸出方波信號，調整信號幅度、頻率和占空比以滿足測試需求。
連接信號發生器與水壓伺服閥的控制端口。
啟動信號發生器，同時記錄水壓伺服閥輸出端的壓力變化曲線。
3.數據分析：根據階躍響應曲線，可以分析得到水壓伺服閥的啟動時間、上升時間、穩定時間、超調量等指標，從而評估其動態響應特性。
使用泰克任意波形/函數發生器的好處
1.豐富的波形生成能力：泰克信號發生器可以生成方波、鋸齒波、正弦波、三角波、任意波形等多種信號，滿足各種測試需求。
2.高電壓輸出：泰克信號發生器能夠輸出超過10 Vpp的信號，可以有效測試水壓伺服閥在過載情況下的性能表現。
3.簡便易用：泰克信號發生器擁有友好的用戶界面，操作簡單直觀，方便用戶快速上手。
技巧和提示
1.阻抗匹配：為了確保信號傳輸?shù)臏蚀_性和精度，應將泰克信號發生器的負載阻抗設置與連接電路的阻抗相匹配。
2.電壓設置：對于使用0或4-20 mA輸入的設備，應根據設備的輸入阻抗計算出相應的電壓設置，以便信號發生器能夠正確驅動設備。
推薦型號：泰克AFG3000系列
泰克AFG3000系列信號發生器擁有強大的功能和出色的性能，是測試水壓伺服閥動態性能的理想選擇。該系列產品具有如下特點：
高精度信號生成，能夠滿足各種測試需求。
豐富的波形庫和任意波形生成功能，可以模擬各種復雜激勵信號。
多種輸出模式和連接方式，方便與其他測試設備進行集成。
泰克信號發生器在檢定水壓伺服閥動態性能中發揮著重要作用，可以有效地測試伺服閥的啟動時間、階躍響應、頻率響應等指標，從而評估其動態性能。利用泰克信號發生器的強大功能和易用性，可以提高水壓伺服閥的測試效率和準確性，為液壓系統的開發和應用提供有力支持。
