同惠TH2851賦能導電滑環高效運行
在航空航天領域,導電滑環作為連接旋轉與固定部件的關鍵組件,其性能至關重要。它不僅需在高速、高溫、高壓及強輻射環境中穩定運行,還需具備低接觸電阻、高導電率及良好耐磨、耐腐蝕性。
然而,長期使用下,導電滑環接觸界面易受磨損、腐蝕影響,導致性能下降,影響設備安全與可靠性。因此,深入研究導電滑環在轉動中的交流阻抗變化,對于確保其性能穩定、優化設計及改進具有重要意義
客戶情況某大學需要研究導電滑環在旋轉動態下的接觸界面特性,特別是對其交流阻抗的精密測量。
02測試要求阻抗值聚焦在幾十mΩ,且測試頻率上限擴展至120MHz。03解決方案為滿足客戶的測試需求,推薦TH2851-130精密阻抗分析儀。

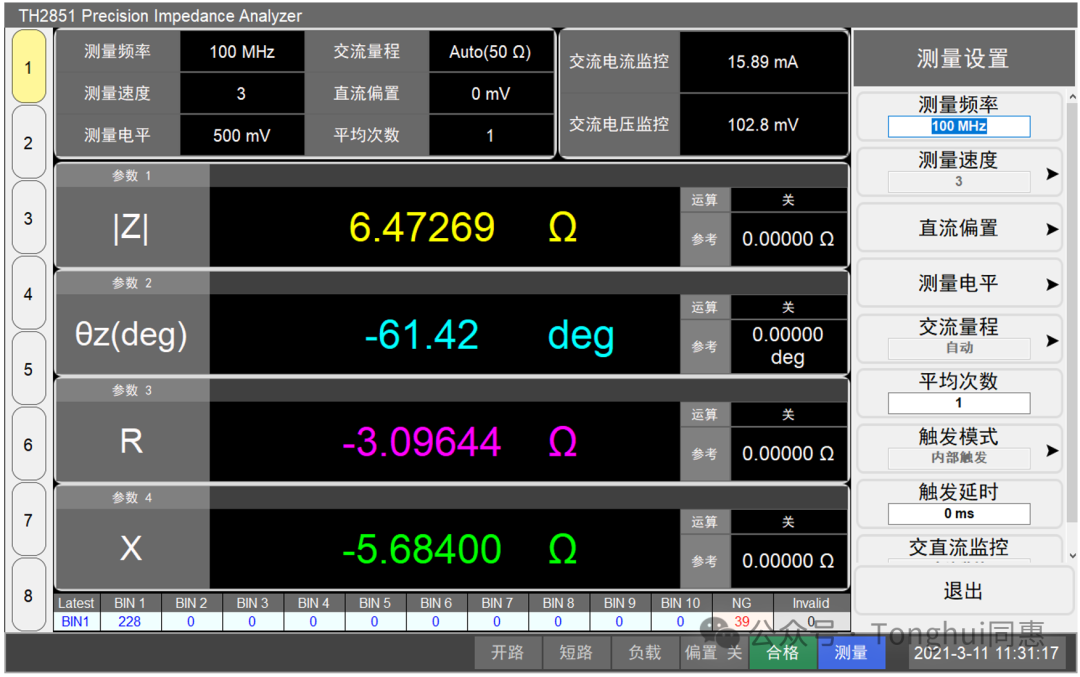

?。?)TH2851-130精密阻抗分析儀是一個理想的選擇。采用先進的數字化自動平衡電橋原理,具有高精度、高穩定性和高速度等顯著特點。其測試頻率范圍從10Hz到130MHz,阻抗測試范圍從25mΩ到40MΩ,其中最高精度達0.08%,完全滿足了該大學所需的測試需求。
(2)具備強大的測試功能,支持點測、列表掃描和圖形掃描等多種測試方式,可以靈活應對不同的測試場景。通過列表掃描功能,用戶可以設置多達1601個測試點,每個點都可以單獨設置測試頻率、測試電壓和直流偏置等參數,從而實現對導電滑環在不同條件下的全面測試。

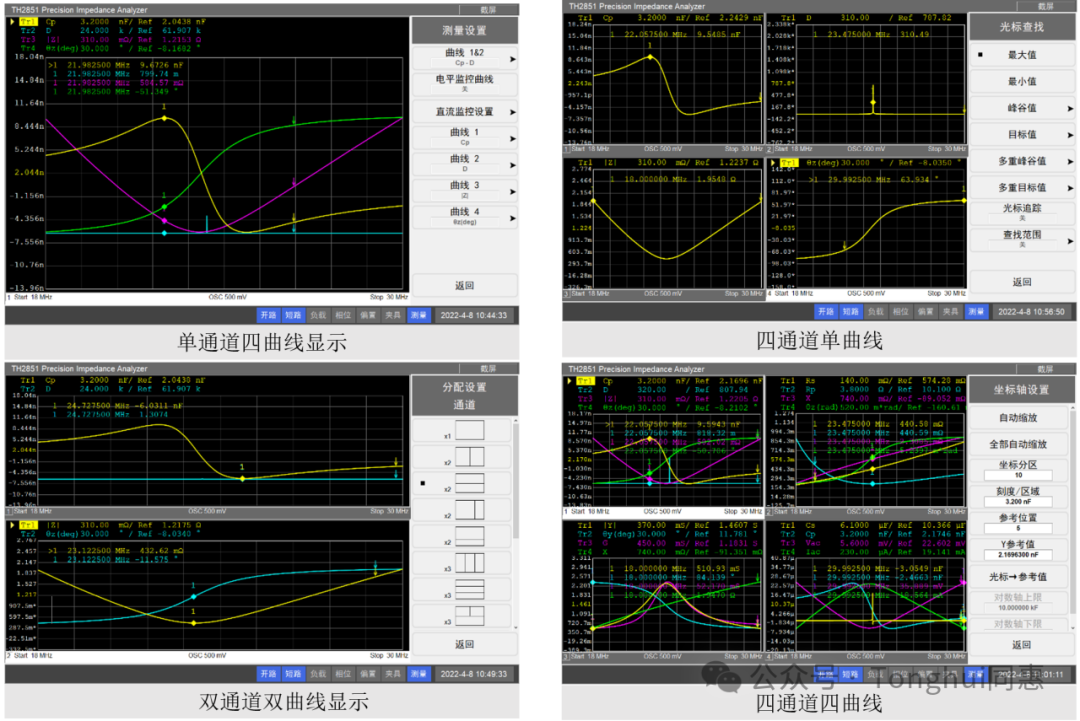

(3)在圖形掃描模式下,TH2851-130精密阻抗分析儀最多可以4通道同時顯示,每個通道可以最多顯示4條曲線,通道和曲線各有十四種分屏顯示方法。這種功能對于研究導電滑環在旋轉過程中的阻抗變化非常有用,可以幫助科研人員直觀地觀察到阻抗值隨旋轉角度和時間的變化趨勢(需通過上位機軟件實現)。
