同惠TH2851在精準貼片電感測試中應用
在電子元器件的制造和質量控制過程中，測試環節至關重要。特別是對于貼片電感這類關鍵元件，精準的測試不僅能確保其性能符合設計要求，還能避免在實際應用中出現問題。

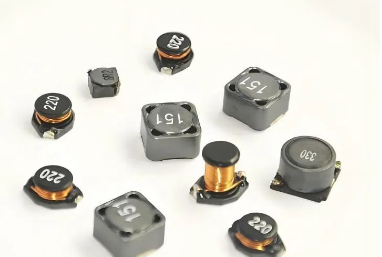

貼片電感，是一種采用表面貼裝技術的微型電感元件，具有體積小、重量輕、高頻特性優越、自諧振頻率高及可靠性高等顯著優勢，廣泛應用于各種電子設備中，如手機、平板電腦、筆記本電腦等便攜式設備，以及通信設備、汽車電子等領域。
01客戶情況
有一家從事材料研究的企業，目前需要對貼片電感的電感量進行精確測試。
02測試要求
1、測試頻率：100MHz
2、測試電平：500mV
3、測試產品的電感量
03解決方案
根據上述測試要求，推薦TH2851系列精密阻抗分析儀，這是同惠電子采用先進的自動平衡電橋原理研制而成的新一代阻抗測試儀器。
1、頻率選擇在貼片電感的測試中，頻率的選擇至關重要。通常，貼片電感在出廠前的測試環節中，會在特定頻率下對其性能進行評估，本次測試的特定頻率為100MHz，故選擇TH2851-130精密阻抗分析儀。
該儀器不僅具有高精度和高速測試的特點，還超越了其他國內外阻抗測試儀器的頻率瓶頸，測試頻率范圍可達10Hz至130MHz，基本精度高達0.08%。此外，其2.5ms的高速測試速度和40MΩ的阻抗測試范圍，使其成為測試貼片電感等元件的理想工具。

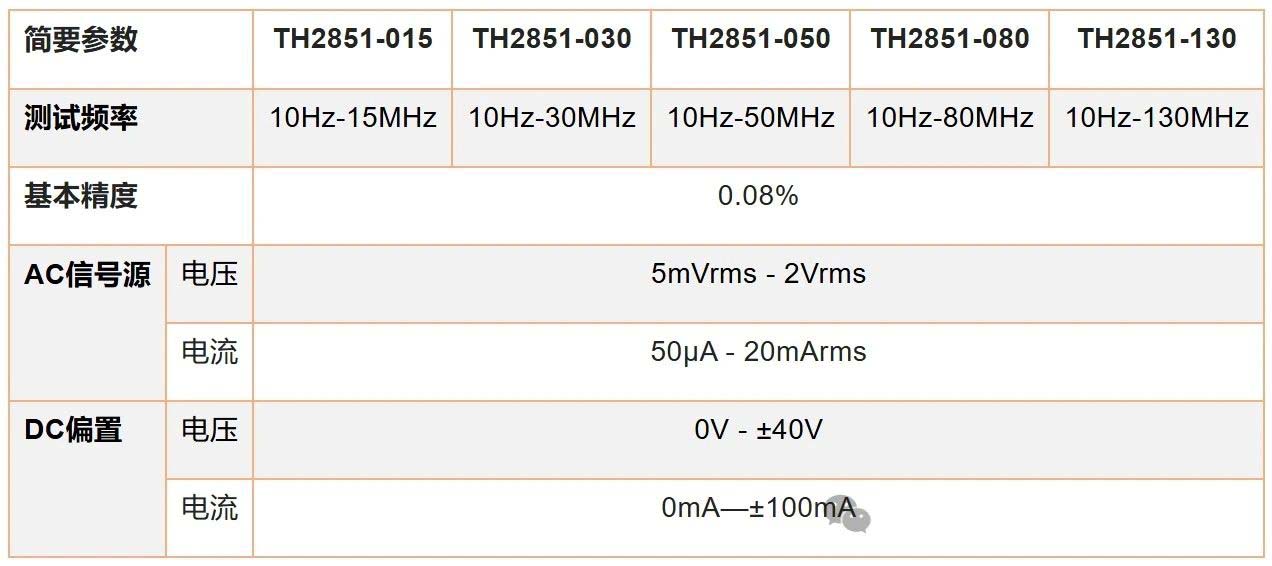

為滿足不同客戶的測試需求，同惠推出了TH2851系列精密阻抗分析儀，共有五種型號：
2、夾具選擇

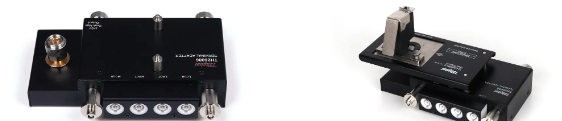

由于貼片電感體積小的特點，在選擇測試夾具時可能存在一定的困難。在測試過程中需要確保電感器與測試夾具之間的良好接觸，以避免因接觸不良導致的測量誤差。推薦：TH26086+TH26086-2測試夾具。
TH26086轉接底座主要用于將TH2851精密阻抗分析儀四端對測試端轉換為7mm測試端。
TH26086-2是一種用于測量底電極芯片組件的測試夾具。它可以實現高度精確和可重復的測量片式電容器、電感器和其他類似元件。
3、儀器校準
在測試過程中，首先需要進行儀器校準，以確保測量結果的準確性。TH2851-130阻抗分析儀提供了夾具校準功能，可以引導用戶進行自動校正。連接好測試治具后，根據儀器圖示說明完成對應的操作，即可開始進行測量。
4、測試模式

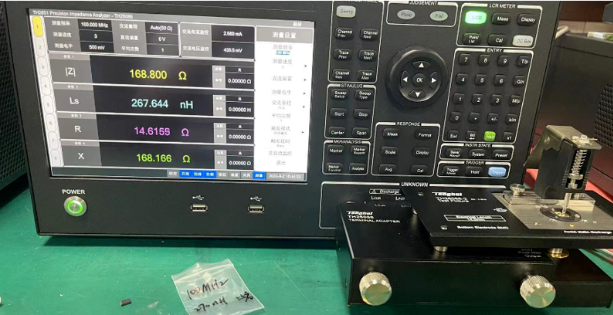

TH2851系列支持五種測試方式，分別為：點測、列表掃描、圖形掃描、等效電路分析、晶體振蕩器分析。本次，客戶選擇的是點測模式。
該模式下，一個屏幕上集成了所有關鍵的測試參數、分選參數、分選結果以及功能選擇等詳盡信息，實現了信息的集中化展示。尤為值得一提的是，系統支持同時顯示四種測量參數，并且這四種參數可以根據實際需求靈活調整，為用戶提供了極大的便利。
04經驗與總結
元器件測試是我國各類電子設備性能與質量評估的基石，而TH2851系列精密阻抗分析儀則是這一領域中的得力助手。它能夠全面滿足元件與材料的精密測量需求，為無源元件、半導體器件、磁性材料及介質材料等提供準確的測試結果，確保測試的精確性與可靠性。
