同惠TH2884脈沖式線圈在低感量繞線元件測試

發布日期:2025-01-15     作者: 安泰測試     瀏覽數:

  在電力設備和電子制造領域,線圈作為關鍵組件,其性能的穩定性和可靠性直接關系到整個系統的運行效率和安全性。

  線圈類產品(如變壓器、電機等)由于繞線材料、磁性材料、骨架、加工工藝等因素的影響,可能會出現匝間絕緣不良、短路、斷路等故障,這些故障不僅會降低設備的性能,還可能引發嚴重的安全事故。因此,對線圈的質量進行嚴格的檢測和評估顯得尤為重要。

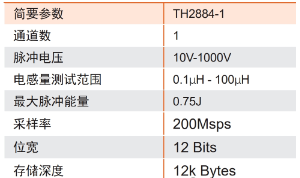

同惠TH2884脈沖式線圈在低感量繞線元件測試(圖1)

  TH2884脈沖式線圈測試儀是采用高速采樣技術研制的新一代線圈類產品絕緣性能的分析測試儀器。

  TH2884將標準線圈的采樣波形存儲于儀器中,并在測試時,會將被測線圈的測試波形與標準波形比較,根據設定的判據(面積、面積差、電暈、相位差等方式),以此來判斷被測試線圈的性能是否達標或優劣程度。

  A.0.1μH低電感怎么測?

  TH2884脈沖式線圈測試儀是針對低感量繞線元件設計研發,最小可測試0.1μH線圈的層間、匝間短路,為電子元件的質量控制提供了強有力的技術支撐。

  低感量線圈測試時相對常規線圈測試,更容易受測試線的等效電感分壓影響,TH2884脈沖式線圈測試儀采用雙同軸四端測試(激勵與采樣各兩端)的方式,可以采集到待測件兩端的真實信號。

同惠TH2884脈沖式線圈在低感量繞線元件測試(圖2)

  由于低感量線圈的實際工作電壓較低,測試中也需要用到低壓脈沖。TH2884設計電壓為10V-1000V,最低測試電壓達10V,因此可有效提高低感量線圈的測試分辨能力。

  B.如何提前判斷潛在不良?

  試前測試是在正式測試前先以較低的電壓測試被測件,并利用最大毛刺及波峰差來判斷被測件是否有潛在的微短路不良。以防止正式測試的較大電壓燒蝕內部微短路處后絕緣改善引起的誤判。

  C.什么是線圈脈沖測試法?

  線圈脈沖測試法是對繞線元件施加一個非破壞性、高速、低能量的電壓脈沖。

同惠TH2884脈沖式線圈在低感量繞線元件測試(圖3)

  儲能電容C1與被測繞線元件并聯后,加載脈沖電壓產生LC諧振,通過觀察諧振衰減可了解繞線元件內部線圈狀態(含絕緣、電感及并聯電容等)。

  用相同電容儲存相同電壓,再通過相同寬度的脈沖放電施加至被測與標準線圈,比較兩者因電感量和Q值產生的電壓衰減波形,可判線圈優劣。

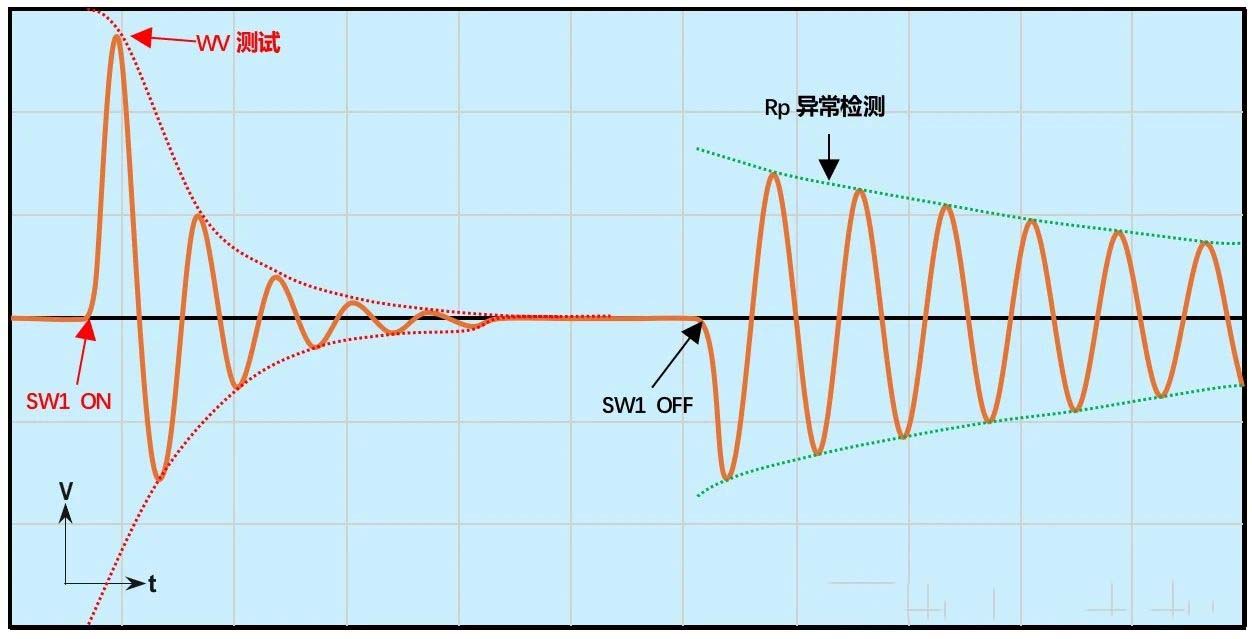

同惠TH2884脈沖式線圈在低感量繞線元件測試(圖4)

  上圖中的自激振蕩衰減波形與線圈L值、Q值緊密相關,反映圈數、工藝差異及材質。高壓脈沖放電可判定繞組或磁芯絕緣不良。

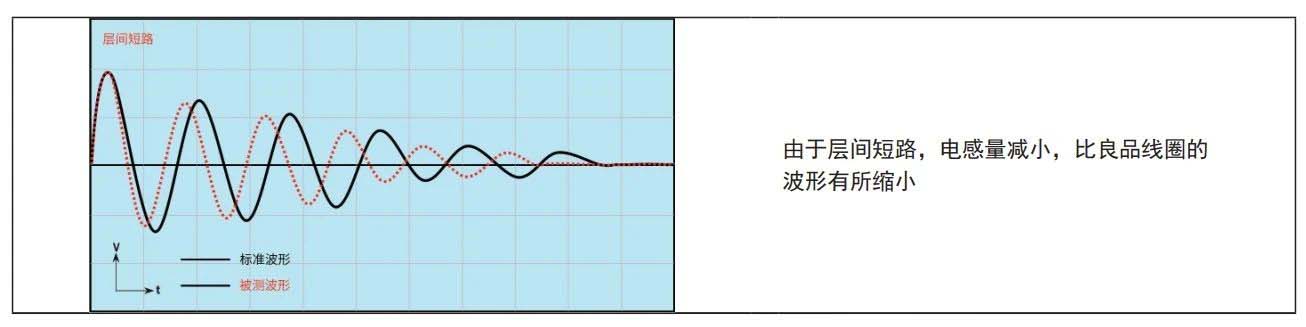

  當線圈匝間或者層間出現下列情況時,會呈現不同波形:

同惠TH2884脈沖式線圈在低感量繞線元件測試(圖5)

  D.最多有幾種波形比較?

  TH2884脈沖線圈測試儀在原有基礎上,將脈沖線圈測試的對比模式從四種擴充至九種,使得被測元件的波形能夠與儀器內置的標準波形樣本進行更為細致的對比,具體包括:面積對比、面積差對比、毛刺總量對比、最大毛刺對比、波峰比對比、波峰差對比、角頻率、衰減系數對比以及品質因數對比。

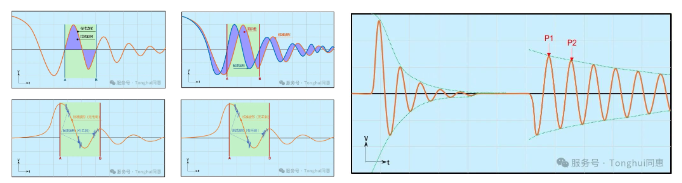

同惠TH2884脈沖式線圈在低感量繞線元件測試(圖6)

上圖為部分波形比較

  E.破壞測試功能

  雖然線圈匝間短路和層間短路測試與施加電壓大小關系不是很大,但是線圈內絕緣狀態測試中,施加的脈沖電壓幅度是一個很重要的問題。如何設置合適的測試電壓呢?

  除了行業內的規定電壓外,對于新品或試驗性的,可以通過破壞測試功能來找到適合的測試電壓。

  TH2884脈沖式線圈測試儀集成了強大的功能、精密的測試手段、靈活的操作方法及多種接口方式,可為大多數線圈類產品提供測試解決方案。
