使用示波器的12個小細節

發布日期:2022-09-01 10:33:00         瀏覽數:

  示波器作為電子測量的第一工具,雖然使用簡單,但并不是每個人都能注意到細節。以下示波器測量相關的12個小細節可作為示波器常識快速自檢的小文檔。

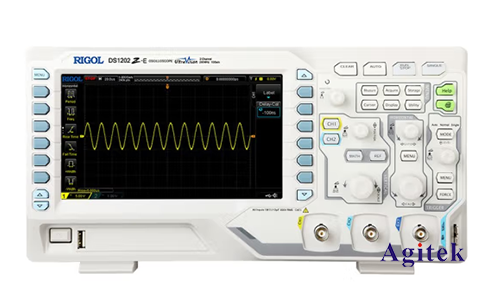

使用示波器的12個小細節(圖1)

  1、示波器值錢的指標是什么?

  帶寬,檔次級別參數,提升帶寬對成本的提升也是檔次級別。

  2、采樣率要多高才能滿足?

  一般來說采樣率是帶寬的5倍即可,比如200M帶寬的示波器,配1G采樣率就可以了。

  追求更高的采樣率無非為了抓小毛刺,但是這些高頻毛刺在帶寬層已經被濾掉了,更高的采樣率并不能帶來很好的收益。

  3、普通觸發和自動觸發有什么區別?

  Normal:普通(標準)觸發,必須有滿足條件的觸發事件才會采樣波形;

  Auto:自動觸發,在等待一段時間后,若沒有符合條件的觸發事件出現,則會強制觸發并采樣波形;

  由于觸發位置是隨機的,往往會導致波形顯示不穩定。如果出現上述情況,請使用Normal模式。

  4、如何捕獲不能確定條件的異常信號?

  可以使用模板觸發來捕獲。

  當模板觸發打開之后,模板其實是作為一個圖層來的,它會不斷地檢測是否有波形會碰觸到模板的區域,當有波形觸碰到模板時,就會檢測到一個信號,進而就會把它過濾,顯示出來。

  5、示波器的通道是否隔離?

  示波器的通道不是隔離的;示波器的地與大地相連,不能直接與零線相連;

  加了隔離變壓器確實可以直接測量220V市電,但不是推薦的做法,安全正確的做法應是使用差分探頭。

  6、測電壓示波器和萬用表哪個準?

  通用示波器的垂直分辨率是8bit。測量精度跟垂直分辨率及垂直檔位有關。

  萬用表的精度高多了,六位半萬用表ADC可達24bit,手持表也遠不止8位,萬用表測得的電壓值更可信。

  7、示波器探頭X1檔位X10檔位有什么區別?

  核心有兩點:

  衰減帶寬不同,X1檔位信號幅值不衰減,X10檔位信號衰減為原來的十分之一;

  帶寬不同,X1檔位帶寬只有10M左右,而X10檔位帶寬在250M左右。

  8、一般的示波器探頭需不需要定期的標定?

  標準對于探頭沒有明確的計量規定,但是對于無源探頭,至少在更換探頭,探頭交換通道的時候,必須進行探頭補償調整。

  9、決定示波器探頭價格主要因素是什么?

  價格的主要決定因素當然是帶寬和功能。

  示波器的探頭有非常多的種類,不同的性能,比如高壓,差分,有源高速探頭等等,價格也從幾百人民幣到接近一萬美元。

  探頭是示波器接觸電路的部分,好的探頭可以提供測試需要的保真度。為做到這一點,即使無源探頭,內部也必須有非常多的無源器件補償電路(RC網絡)。

  10、有無辦法利用示波器測出高頻變壓器或電感磁芯的工作情況?

  可以依靠示波器自帶的電源分析軟件去做,有一項功能——B-H曲線的分析,它能反應磁芯的工作狀態,還能測出動態電感值,并得出磁芯損耗。

  11、示波器能否進行傅立葉分解?

  現代數字示波器大多具有FFT功能,但需要留意FFT能夠分析的點數,這直接決定了FFT分析的結果精度,避免頻譜泄露。ZDS2000系列示波器標配4M點FFT分析。

  12、示波器能否進行濾波處理?如對PWM波進行低通濾波?

  示波器一般會有20MHz的帶寬限制,這個是硬件的濾波器。有些示波器還支持可調截止頻率的軟件濾波器。ZDS2024 Plus可以從100Hz到100MHz無極可調。

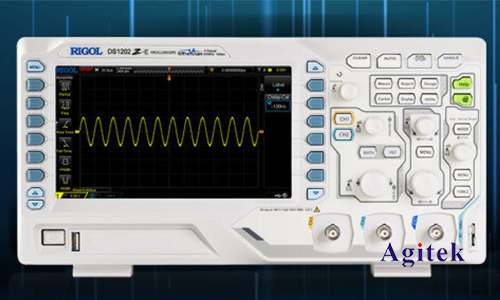

使用示波器的12個小細節(圖2)
