如何防止頻譜分析儀損壞?

發布日期:2022-09-02 14:01:38         瀏覽數:

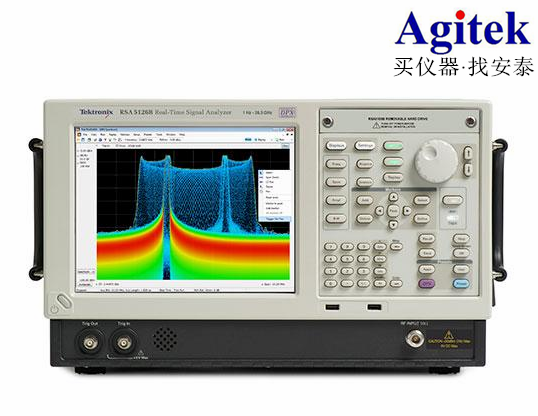

如何防止頻譜分析儀損壞?(圖1)

        由于頻譜分析儀是一種比較貴重的儀器,如果損壞了,維修費用也是比較高的。那么如何預防頻譜分析儀的損壞呢?

        一、確保正確接地

        1、始終使用分析儀附帶的三相交流電源線。
        2、將儀器正確接地,預防靜電荷積聚。大量靜電荷的積聚有可能造成儀器損壞和給操作人員帶來人身傷害。
        3、不得使用無保護接地導體的延長電纜、電源線或自耦變壓器等,以免破壞接地保護。
        4、檢查交流電源的質量和極性; 通常要求的交流電壓為100 V、120 V、220 V ±10% 或 240 V + 5%/-10%。通常預期的接地線電阻 < 1 Ω,中性線和接地線之間的電壓<1V,必要時安裝不間斷電源[UPS]。
        二、閱讀警告標簽和技術指標
        1、不得超過技術指標指南中提供的參數值,或分析儀上黃色警告標簽指示的值。
        2、關于要達到所列出的技術指標需要哪些條件,請參見技術指標指南。請注意關于穩定時間、儀器設置和校準要求的信息。
        3、例如,E4440A PSA前面板上的黃色警告標簽指示,適用的最大射頻輸入功率為30 dBm (1W)和0 Vdc直流耦合電壓。
        三、避免給分析儀輸入過大功率
        1、限制將要使用頻譜分析儀進行測量的信號電平,避免前端損壞。在前端施加過大功率可能會導致前端元器件受損。典型最大射頻輸入信號電平為30dBm(1W)。
        2、在打開或關閉連接的設備或被測件之前,關閉被測件/信號源或降低被測件/信號源的功率。這樣有助于預防意外的電壓升高或下降,避免對分析儀的輸入或輸出造成影響。根據需要適當使用直流阻斷器、限幅器或外部衰減器。
 —例如:
        ①Keysight 11867A 射頻限幅器可提供輸入保護。它將反射平均功率高達 10 W 和峰值功率高達 100 W 的信號。在許多頻譜分析儀應用中,11867A 都可以為衰減器和混頻器提供符合規定頻率范圍的輸入保護。
        ②11742A隔直流電容器能夠阻隔45 MHz以下的直流信號,允許高達26.5GHz的信號通過。它適合與高頻示波器配合使用,或是在偏置微波電路中使用,對有可能損壞昂貴測量儀器的低頻信號進行抑制。
         四、保護射頻輸入連接器
        1、謹慎操作,不得彎曲、撞擊或?qū)φ廴魏芜B接到分析儀輸入端的被測件(DUT),例如濾波器、衰減器或長電纜等)。這樣可以減少輸入連接器和已安裝硬件所承受的張力。
        2、確保輸入端適當?shù)刂瓮獠窟B接器件(而不是任其懸掛)。
        3、不得混用50Ω和75Ω連接器和電纜。
        五、正確地使用射頻電纜和連接器
        1、避免反復彎折電纜。彎折角度過大可能會立即損壞電纜。
        2、限制連接和斷開連接的次數,以減少磨損。
        3、在使用連接器之前進行檢查; 查看是否有污垢、裂紋和其他損壞或磨損跡象有問題的連接器有可能導致完好的連接器也很快出現問題。
        4、始終使用扭矩扳手和量規工具來連接射頻連接器。
        5、清潔沾染污垢的連接器,避免連接的電氣性能受到影響或連接受損。
        六、正確地預防靜電放電
        1、靜電放電 (ESD) 可能損壞或損毀電子元件。因此,應盡量在防靜電工位上進行測試。使所有元器件與可能產生靜電的材料離開至少1米遠。在將同軸電纜連接到分析儀之前,將電纜的中心和外層導體一起瞬間短路接地。
        2、在運輸和移動設備之前,在所有射頻連接器上安裝ESD防護罩。
        七、保持適當?shù)耐L和濕度條件
        1、定期檢查和清潔儀器的通風孔??諝饬魍ú粫晨赡軐е聝x器工作溫度過高,進而發生故障。儀器的工作溫度為20°C至30°C。
        2、當在機箱中安裝產品時,不得阻礙進出儀器的空氣對流通道。機箱每消耗 100 W 功率,環境溫度必須比產品工作溫度低4°C。如果機箱總功耗大于800 W,那么必須使用強制通風裝置。
        八、采用正確的移動方法
        1、在運輸儀器時應緊握儀器把手提起儀器。
        2、避免用手直接抓住前面板提起儀器。如果儀器滑脫,可能會損壞鍵盤、旋鈕或輸入連接器。
        3、借助小推車或使用兩個人來幫助移動沉重儀器。正確包裝儀器以便進行運輸。
        4、使用非指定包裝材料有可能導致儀器損壞。不得使用任何形狀的苯乙烯珠粒作為包裝材料。它們不能為設備提供足夠的緩沖,并有可能生成靜電,給設備造成損壞。盡量保留原始包裝,以便在運輸儀器時重復利用。
        九、改變儀器設置
        1、在進行任何測量之前,首先要查看特殊應用所需要的測量過程和設置(參見測量指南)。
        2、取決于維修類型,必須將分析儀設置恢復為出廠設置。
        以上內容由西安安泰測試整理發布,更多儀器儀表常見使用知識歡迎訪問安泰測試網站sy263.com
