初學者必須看看泰克示波器的入門使用方法

發布日期:2022-09-06 18:43:21         瀏覽數:

示波器是一種用途十分廣泛的電子測量儀器,也是設備維修中必不可少的一種儀器。有了它技術人員就能快速、準確的找到故障所在,所以正確、熟練使用示波器是維修人員的的必修課程。而泰克示波器,全球每 10 位工程師中就有 8 位信賴并使用泰克示波器,泰克擁有全面的數字示波器系列、基礎示波器、混合域示波器和高性能示波器,在儀器儀表行業,提到泰克示波器,幾乎人人都知道。

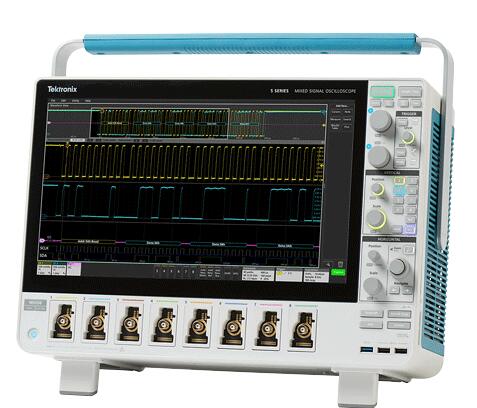

初學者必須看看泰克示波器的入門使用方法(圖1)

不過,雖然示波器的型號、品種繁多,但其基本組成和功能卻大同小異,安泰測試就給大家介紹一下通用示波器的使用方法,幫助初學者快速了解示波器。
一、面板介紹
1.亮度和聚焦旋鈕
亮度調節旋鈕用于調節光跡的亮度(有些示波器稱為“輝度”),使用時應使亮度適當,若過亮,容易損壞示波管。 聚焦調節旋鈕用于調節光跡的聚焦(粗細)程度,使用時以圖形清晰為佳。
2.信號輸入通道
常用示波器多為雙蹤示波器,有兩個輸入通道,分別為通道1(ch1)和通道2(ch2),可分別接上示波器探頭,再將示波器外殼接地,探針插至待測部位進行測量。
3.通道選擇鍵(垂直方式選擇)
常用示波器有五個通道選擇鍵:
(1)ch1:通道1單獨顯示;
(2)ch2:通道2單獨顯示;
(3)alt:兩通道交替顯示;
(4)chop:兩通道斷續顯示,用于掃描速度較慢時雙蹤顯示;
(5)add:兩通道的信號疊加。維修中以選擇通道1或通道2為多。
4.垂直靈敏度調節旋鈕
調節垂直偏轉靈敏度,應根據輸入信號的幅度調節旋鈕的位置,將該旋鈕指示的數值(如0.5v/div,表示垂直方向每格幅度為0.5v)乘以被測信號在屏幕垂直方向所占格數,即得出該被測信號的幅度。
5.垂直移動調節旋鈕
用于調節被測信號光跡在屏幕垂直方向的位置。
6.水平掃描調節旋鈕
調節水平速度,應根據輸入信號的頻率調節旋鈕的位置,將該旋鈕指示數值(如0.5ms/div,表示水平方向每格時間為0.5ms),乘以被測信號一個周期占有格數,即得出該信號的周期,也可以換算成頻率。
7.水平位置調節旋鈕
用于調節被測信號光跡在屏幕水平方向的位置。
8.觸發方式選擇
示波器通常有四種觸發方式:
(1)常態(norm):無信號時,屏幕上無顯示;有信號時,與電平控制配合顯示穩定波形;
(2)自動:無信號時,屏幕上顯示光跡;有信號時與電平控制配合顯示穩定的波形;
(3)電視場:用于顯示電視場信號;
(4)峰值自動(p-p auto):無信號時,屏幕上顯示光跡;有信號時,無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器(例如caltek卡爾泰克ca8000系列示波器)中采用。
9.觸發源選擇
示波器觸發源有內觸發源和外觸發源兩種。如果選擇外觸發源,那么觸發信號應從外觸發源輸入端輸入,家電維修中很少采用這種方式。如果選擇內觸發源,一般選擇通道1(ch1)或通道2(ch2),應根據輸入信號通道選擇,如果輸入信號通道選擇為通道1,則內觸發源也應選擇通道1。
二、測量方法
幅度和頻率的測量方法(以測試示波器的校準信號為例)
(1)將示波器探頭插入通道1插孔,并將探頭上的衰減置于“1”檔;
(2)將通道選擇置于ch1,耦合方式置于dc檔;
(3)將探頭探針插入校準信號源小孔內,此時示波器屏幕出現光跡;
(4)調節垂直旋鈕和水平旋鈕,使屏幕顯示的波形圖穩定,并將垂直微調和水平微調置于校準位置;
(5)讀出波形圖在垂直方向所占格數,乘以垂直衰減旋鈕的指示數值,得到校準信號的幅度;
(6)讀出波形每個周期在水平方向所占格數,乘以水平掃描旋鈕的指示數值,得到校準信號的周期(周期的倒數為頻率);
(7)一般校準信號的頻率為1khz,幅度為0.5v,用以校準示波器內部掃描振蕩器頻率,如果不正常,應調節示波器(內部)相應電位器,直至相符為止。
