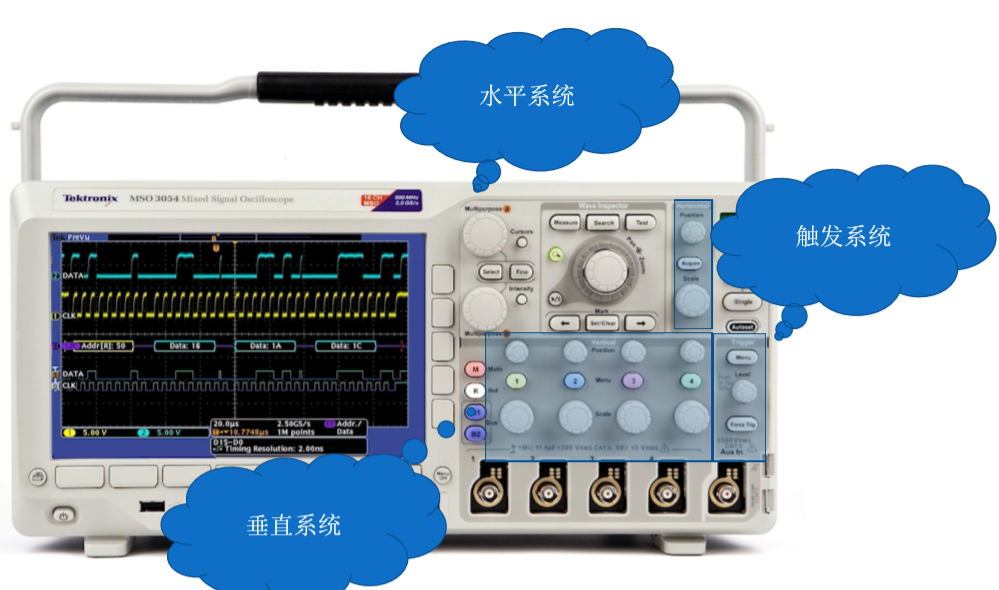

通常情況下，我們對一個人的第一印象可能是從外形來判斷，那么示波器也是一樣，作為一名初學者，我們?cè)诹私馐静ㄆ鲿r(shí)首先要了解它的外觀，那么今天安泰測試小編就給大家介紹一下泰克示波器的面板，以泰克MDO3104為例，希望大家能對示波器有個初印象。

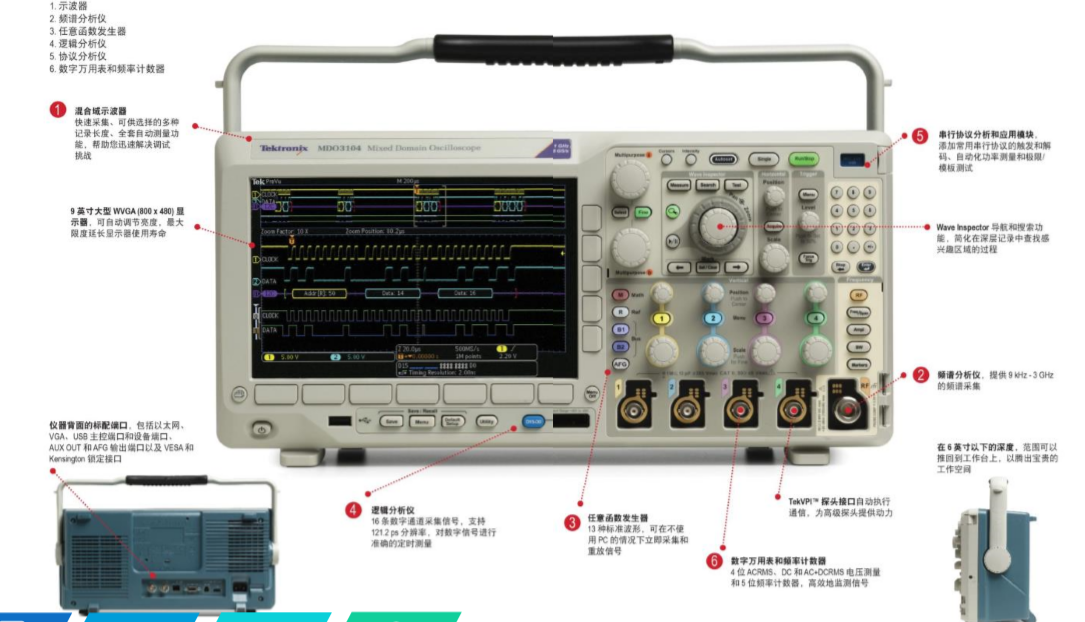

      首先，簡單介紹一下泰克示波器MDO3104的主要參數：模擬帶寬1 GHz，采樣率高達5 GS/s。MDO3000 混合域示波器不只是示波器,擁有多達六種儀器，包括頻譜分析儀、函數發生器、邏輯分析儀、協議分析儀、數字萬用表和頻率計數器等選件，讓您通過一臺示波器就能捕獲模擬信號、數字信號和 RF 信號，如下圖：

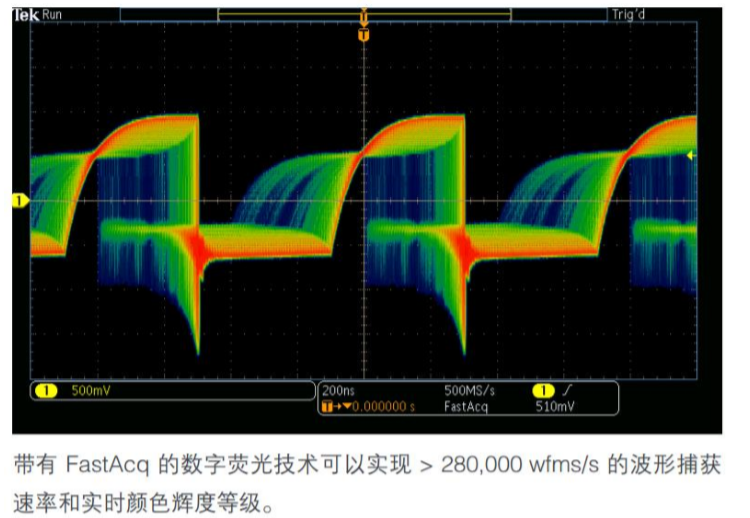

      1、數字熒光技術及 FastAcq  高速波形捕獲

      為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶 發瞬態事件相對于正常信號特點發生的頻次。 色溫調色板使用顏色等級指明發生頻率： 暖 色如紅色/黃色 表示經常發生的事件，冷色如藍色/綠色表示 很少發生的事件。

      2、觸發發現設備問題只是第一步， 然后， 您必須捕獲關心的事件， 以確定根本原因。

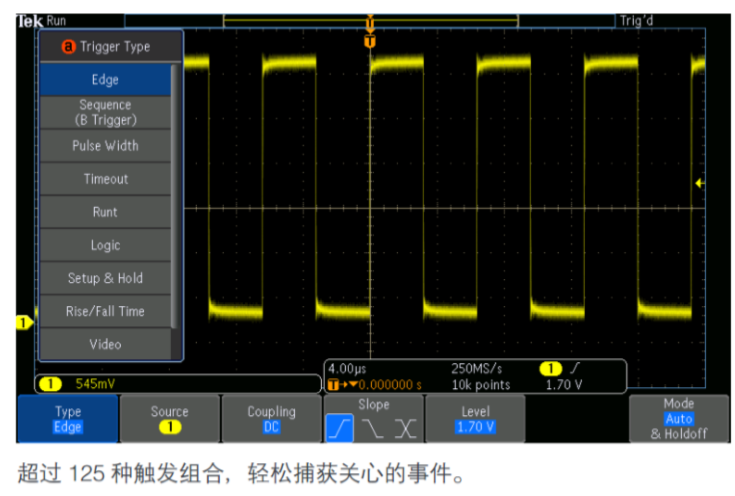

      超過 125 種觸發組合， 提供了一套完整的觸 發功能， 包括欠幅 脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立 時間/保持時間違 規觸發、串行數據包觸發和并行數據觸發， 幫助您迅速找到關 心的事件。

      3、串行協議觸發和分析

      在串行總線上， 單個信號中通常包括地址信息、 控制信息、數據信息和時鐘信息， 這可導致很 難發現關注的事件。 自動觸發、解碼和搜索總 線事件和條件， 為您提供用于診斷串行總線的 強大工具集。

      串行協議觸發和分析

      在常見串行接口（ 如 I2C、SPI、RS232/422/485/UART、 USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、 ARINC-429 和 I2S/LJ/RJ/TDM）上進行 包內容（ 如包頭、特 定地址、特定數據內容、唯一標識符等） 觸發。

      4、WaveInspector? 波形導航和自動搜索

      通過長的記錄長度，單次采集就可以包含上萬個屏幕的波形數據。 作為業界較好的導航和搜索工具，WaveInspector? 可以在數秒內找到關心的事件

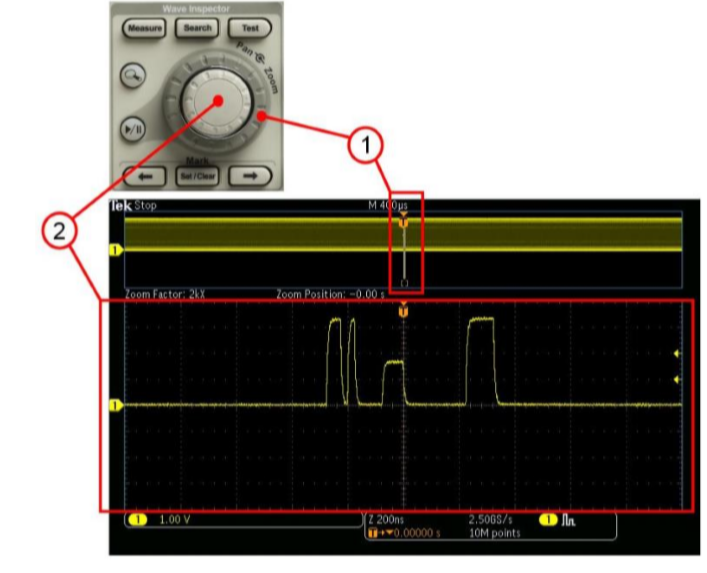

      Wave Inspector? 波形導航和自動搜索

      Wave Inspector 控件在查看、 導航和分析波形數據方 面提供了前所未有的效率。 通過旋動外環的卷動控件

    （1）可以迅速瀏覽長記錄。 從頭到尾僅需幾秒鐘， 即可找到詳細信息。 找到關心的部分， 還要查看更多細節？ 只需旋轉內環的縮放控件

      5、頻譜分析儀 ，快速準確的頻譜分析

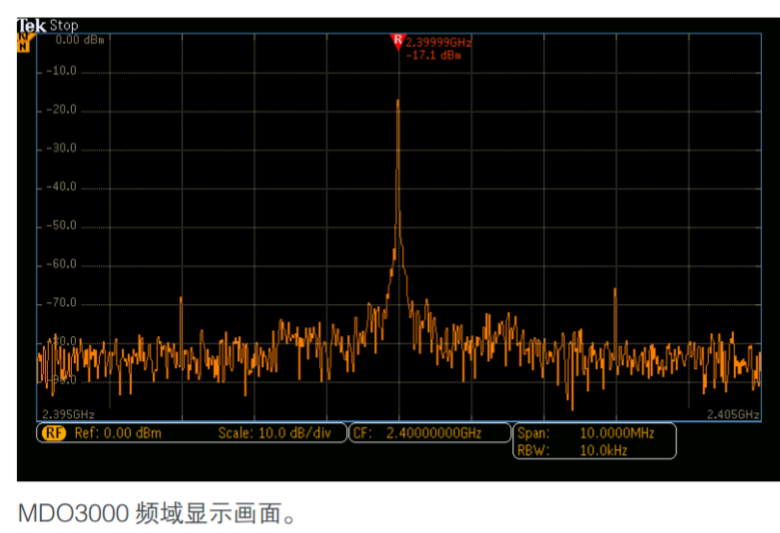

      在單獨使用頻譜分析儀輸入時，MDO3000 系列顯示屏變成全屏的頻域視圖。主要頻譜參數，如中心頻率、頻寬、參考電平和分辨率帶寬，都可以使用前面板專用菜單和小鍵盤迅速簡便地進行調節。

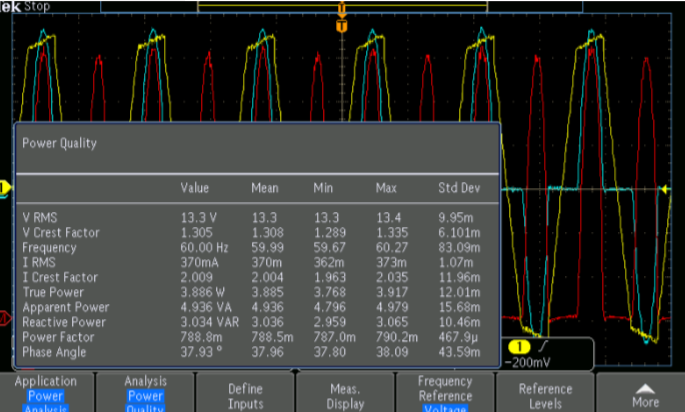

      6、功率測量和分析

      隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰，待機功率限制、更高的開關速度和信號范圍和更低的漏電流的半導體器件，正在將測試條件推向新的高度。MDO3000可提供電源測試解決方案來應對這些不斷變化的需求。
