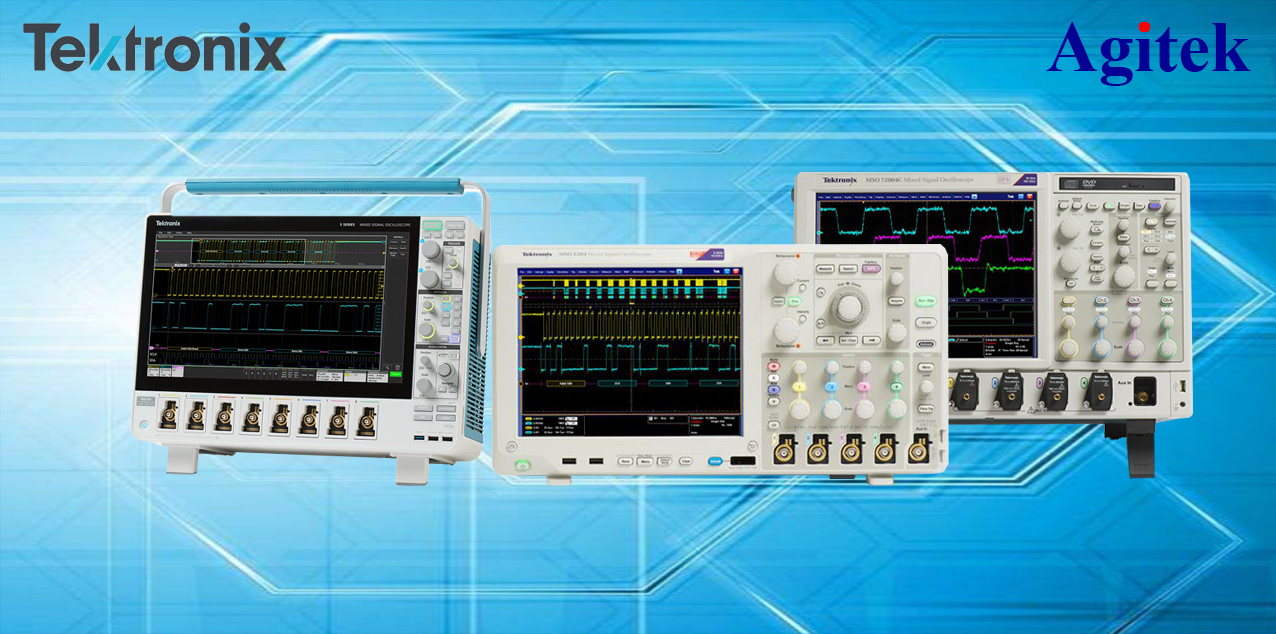

數字示波器是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器。泰克示波器作為受廣大電子工程師青睞的一款品牌，當然也可以用來采集數據。那么泰克示波器是如何進行數據采集呢？今天安泰測試簡單給大家分享一下：

      1.USB連接：如果不希望用U盤拷貝來拷貝去，可以找個USB電纜，再去泰克網站下載Open Choice Desktop，裝好后就可以直接用USB傳屏幕截圖和數據了。

      2.數據采樣深度：回傳的數據，量化誤差其實不小，好像僅僅是為顯示服務的。據觀察，不同量程下，傳回的數據量化誤差是有很大差別的；另外，同一個量程下，微調每個網格的單位(xx V/div)也會影響到量化誤差。不過，對于10GS/s的采樣率，其AD能做到10位已經挺不容易了。不知道有沒有低采樣率高采樣深度的示波器，如果沒有，這也是個market。

      3.存儲深度：實驗室里有兩種示波器，一個存儲深度2k個采樣點，另一個10M個采樣點。如果要對一個4s的信號采樣，那么2k個點能夠做到的采樣率就只 有500，然而對于10M存儲深度的示波器，采樣率可以達到2.5M。當然，我曾試過把10M的結果導出，結果存成個將近500M的文件，悲劇。

      4.數據處理：可以把導出的csv文件前面幾行刪掉，之后用Matlab的workspace里面的Importdata導入數據。1M點的數據，Matlab能輕松plot出來，真厲害啊。

      5.直流耦合：在直流耦合的情況下，調節垂直偏移不影響采集數據的結果。

      通過對損壞泰克示波器的故障分析，發現主要損壞的原因?yàn)楦〉販y(cè)量，以下為預防泰克示波器損壞的操作/使用注意事項：

      1. 為了儀器操作人員的安全，儀器在安全范圍內正常工作，保證測量波形準確、數據可靠、降低外界噪聲干擾；使用時，
      a. 測量系統- 例如示波器、信號源；打印機、計算機等設備等；
      b. 被測電子設備- 例如儀器、電子部件、電路板、被測設備供電電源等設備接地線必須與公共地(大地)相連。

      2. TDS200/TDS1000/TDS2000 系列數字示波器配合探頭使用時，只能測量（被測信號- 信號地就是大地，信號端輸出幅度小于300V CAT II）信號的波形。絕對不能測量市電AC220V 或與市電AC220V 不能隔離的電子設備的浮地信號。

      3. 通用示波器的外殼，信號輸入端BNC 插座金屬外圈，探頭接地線，AC220V 電源插座接地線端都是相通的。如儀器使用時不接大地線，直接用探頭對浮地信號測量，則儀器相對大地會產生電位差；電壓值等于探頭接地線接觸被測設備點與大地之間的電位差。這將對儀器操作人員、示波器、被測電子設備帶 來嚴重安全危險。

      4. 用戶如須要測量開關電源(開關電源初級,控制電路) 、UPS(不間斷電源)、電子整流器、節能燈、變頻器等類型產品或其它與市電AC220V 不能隔離的電子設備進行浮地信號測試時， 必使用高壓隔離差分探頭。

      以上為西安示波器代理商——西安安泰測試為大家整理的泰克示波器用于數據采集使用注意事項，希望對大家有所幫助。如果大家在使用示波器或者其他電測儀器中出現任何問題，或者您的儀器出現了故障，歡迎咨詢安泰測試sy263.com。
