安泰測試給西安某研究所交付一臺高電阻/低電流靜電計Keithley6430，并為客戶提供了實操演示。吉時利靜電計Keithley 6430具有超低噪聲0.4fA p-p和前置放大器，廣泛用于低電平信號測量比如研究單電子器件、高電阻納米線和納米管、聚合物以及電化學等應用。

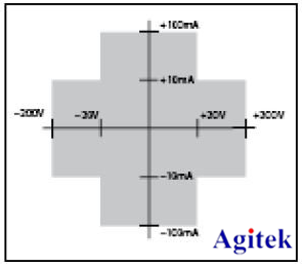

6430源表輸出四象限示意圖

和其他型號的源表類似，Keithley 6430具備四象限輸出能力，在六位半的精度下實現1μV - 200V、10aA - 100mA、1μ? - >20T?的電壓，電流，電阻測量和0 - ±200V、 0 ±100mA的輸出能力。

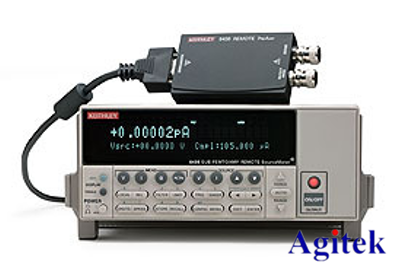

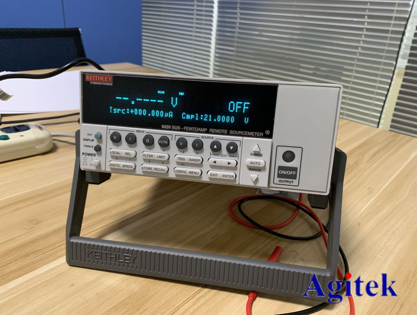

吉時利靜電計6430源表實物照片

吉時利靜電計Keithley 6430操作方法：

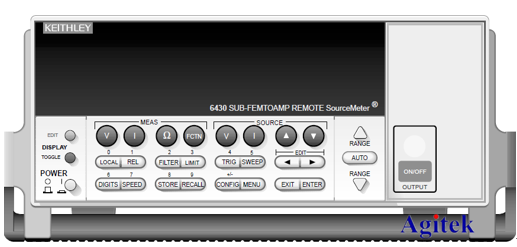

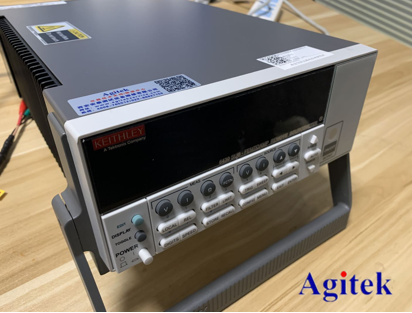

從面板按鍵可以看出，6430源表的主要功能是電壓V、電流I、電阻R的測量，左邊是測量功能設置區域，右邊是源輸出設置區域

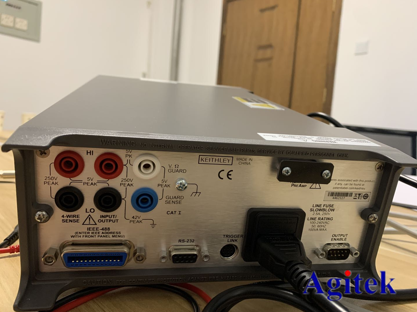

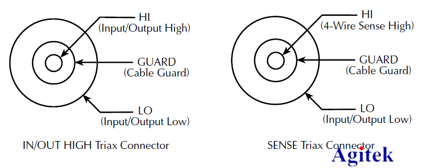

儀器背面板是接線端口，使用兩線制測量用INPUT/OUTPUT兩個極；四線制測量只需要連接好4-WireSENSE端口即可，內部會識別自動進行四線制測量；

在實際加壓測流、或是加流測壓方式測電阻時，先設置好源輸出V（限制電壓）和I（恒流模式），或者輸出V（恒壓模式）和I（限制電流）；然后設置DisplayMeasure界面，觀測電阻值；

如果需要同時監控電阻和實際電流，或者電流和電壓值，可以設置Toggle，進行顯示。

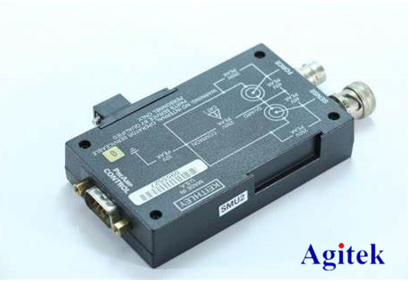

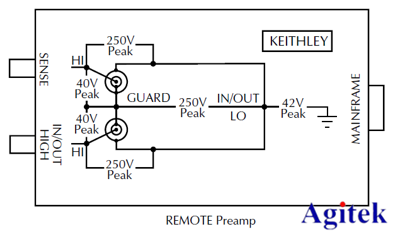

6430前置放大器模塊

前置放大器的使用方法：

前置放大器是6430的特色設計，使得用戶可以直接， 或者近距離連接該信號，減少線纜噪聲的影響。前置放大器屬于雙向放大器，既可以放大測量信號，也可以對源輸出信號進行放大，用于測量或產生被測試器件的電流。

開箱后，將前置放大器接線端口蓋用螺絲刀拆開，一端連接主機背后的PreAMP端口，一端連接放大器模塊，放大器上有一頭是2個BNC端口，用于連接三同軸線纜；根據需要，通常連接Input/Output口進行兩線制測量。

前置放大器不需要特別對儀器設置，連接后自動識別可以直接使用。

注意：本設備具有高壓輸出能力，在連線時請關閉電源，切忌帶電操作。
