示波器除了具有采集信號的基本功能外，還可以進行信號采集FFT轉換到頻譜，從而兼具頻譜分析功能。

幾乎所有的中高端示波器都支持FFT頻譜分析。

本文將介紹泰克示波器的頻譜分析功能——Spectrum View，它是一種功能強大的頻譜分析工具，其引入開啟了全新的時頻域信號分析。

結合了 TEK049  ASIC 創新平臺及  TEK061 低噪聲前端放大芯片的頻譜模式  -- Spectrum  View 是獲得高動態、低噪底的強有力保證。

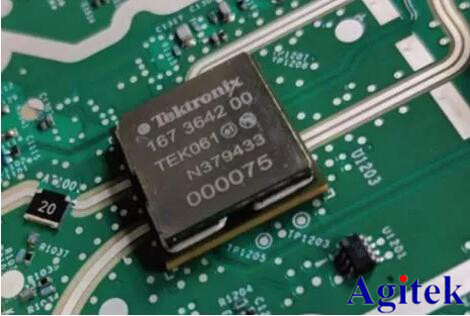

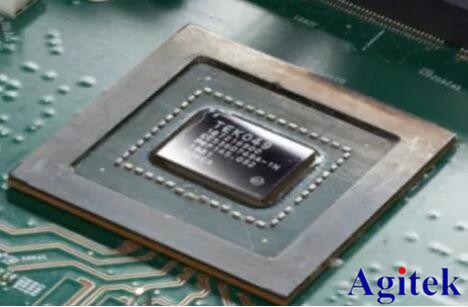

圖 1. TEK049 平臺和超低噪聲前端 TEK061

SpectrumView 特性一覽

從實現方法上講，Spectrum  View 也是采用 FFT，但并不是直接處理采集的樣點，而是先通過數字下變頻(DDC 技術 ) 得到 IQ 數據，然后經過 FFT 得到信號頻譜。這也是相對于傳統 FFT 的一大特色。與原始采集信號相比，IQ 信號攜帶的頻率要低很多，對  IQ 數據重采樣無需太高采樣率，大大降低了數據量，提高了處理速度。

無論與頻譜儀比較，還是與示波器傳統的  FFT 方法相比，Spectrum View 都具有自己的特色：

·        Spectrum View 使得時、頻域捕獲時間相互獨立，當設置較小的  RBW 時依然可以保證示波器的處理速度。傳統 FFT 測試需要通過調整水平時基來改變RBW，在要求 RBW 很小的測試場景，需要增大水平時基，嚴重影響了示波器處理速度。

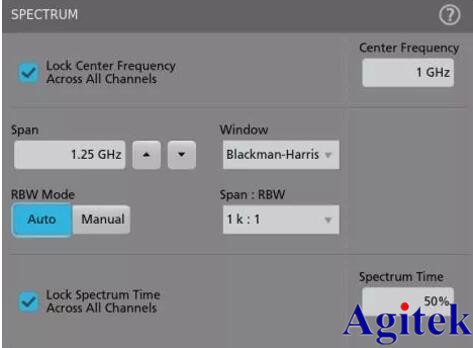

·        Spectrum View 具有標準頻譜儀的操作設置，如圖2 所示，具有更友好的交互界面，可以直接設置中心頻率、Span、RBW 及時域窗口的類型。

·        Spectrum View 支持豐富的探測方式，且能夠測試極低頻率信號頻譜，是普通頻譜儀所不能及的；

·        支持多通道時、頻域聯合分析，而且支持觸發捕獲， 使其可以分析瞬態或者間歇性信號的頻譜；

·        支持多種時間窗類型，可以根據待測信號的特性進行選擇，以保證測試結果的精確性；

·        支持峰值自動搜索功能，可以設定峰值搜索閾值，可顯示多達 11 個 Peak Marker；

·        支持  Normal、Max.   Hold、Min.   Hold  以及 Average 等四種跡線顯示模式；

·         當顯示多個通道的頻譜時，既可以“堆棧 (Stacked) ”顯示，也可以“重疊 (Overlay) ”顯示；

·        所有通道具有相同的   Span、RBW、FFT Window 及 Spectrum Time，但中心頻率可以獨立設定。

圖 2. Spectrum View 操作界面

時頻域并行分析

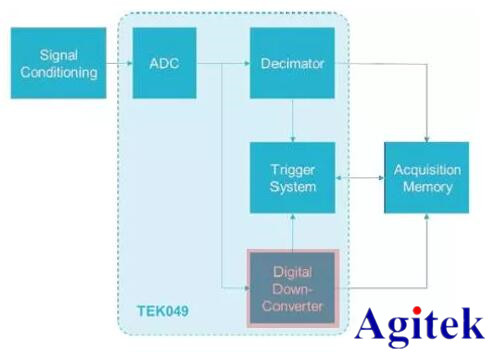

圖 3 給出了信號采集和處理架構示意圖，模擬信號經過ADC轉換為數字信號后，時域和頻域是并行處理的，從而可以獨立設置時域和頻域捕獲時間。SpectrumView支持滑動 Spectrum  Time 的位置，對不同時段的信號作頻譜測試，這使得對信號進行時頻域聯動測試成為可能。

圖 3.  信號采集和分析架構示意圖

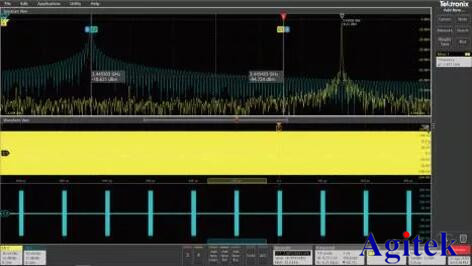

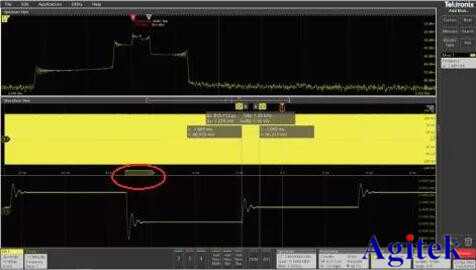

作為示例，圖4 給出了一個跳頻信號分析結果，同時給出了時域波形、頻譜及跳頻序列的結果。圖中紅色標記處為 Spectrum Time，即用于 FFT 分析的時間，其位置是可以移動的，測試的頻譜就是當前位置對應的頻譜。拖動 Spectrum  Time 的位置，可以分別對不同的頻點進行觀測，當前觀測的是頻率切換過程中的頻譜變化。

圖 4.  時域、頻域和調制域聯動分析

多通道頻譜測試

頻譜應用過程中，Spectrum  View 與頻譜儀  FFT 模式下的數據處理過程相同，雖然測試動態不如頻譜儀，但是 Spectrum View 有著自己的優勢，比如可以測試極低頻率的信號，具有豐富靈活的探測方式，以及時頻分析的相關性。此外，Spectrum   View 還支持多通道頻譜測試，這得益于 TEK049 支持同時對每個通道的信號作頻譜分析處理。

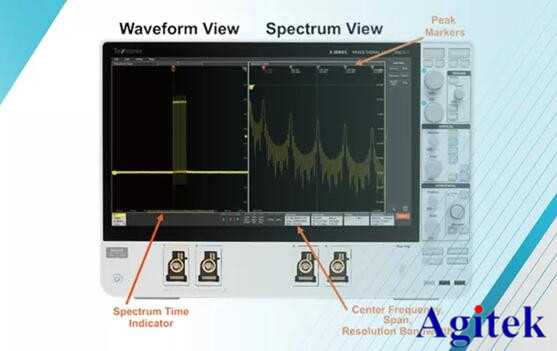

類似于 TEK049 的多通道時域波形顯示方式，所激活的頻譜既可以“堆棧  (Stacked)  ”顯示，也可以“重疊 (Overlay) ”顯示。圖 5 同時觀測了兩個通道的時域波形及頻譜，并且采用了重疊顯示，以便于頻譜之間的對比。

所 有 通 道 的 頻 譜 共 用相 同 的 Span、RBW、FFTWindow 及 Spectrum Time，這一點與時域要求多通道間共用采樣率、水平時基及觸發類似。盡管如此，各個通道的中心頻率可以獨立設置，默認是聯動的，也可以根據需要設置為不同值。

Spectrum View 支持自動搜索峰值，最多支持    11 個PeakMarker，幅值最大的頻點自動標記為“Ref.Marker”，其它 Marker 的頻點和幅值可以顯示為絕對值，也可以顯示為相對于“Ref.Marker”的相對值。如果所需要的  Marker 數目超過限制，還可以通過使用頻域的 cursor 確定頻率和幅值。

圖 5.  同時觀測兩個通道的時域波形及頻譜
