頻譜儀如何降低平均噪聲電平測量微小信號

發布日期:2022-11-02 15:19:37         瀏覽數:

  平均噪聲電平(DANL),也就是常說的底噪。

  在使用頻譜儀的時候經常會遇到測試特別微弱的信號,可能你買的頻譜儀宣稱底噪只有-140dBm,但是你在實際使用的時候發現底噪很高,想測一個-120dBm的信號都很難測,這個是什么情況,一起來看一下

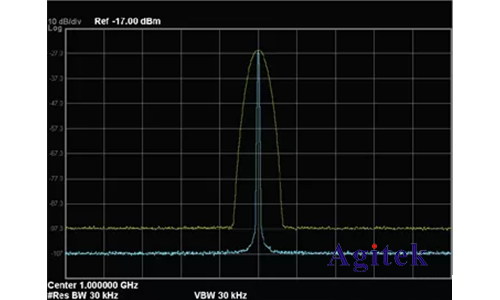

  想要降低底噪可以調整三個重要的指標,首先第一個是分辨率帶寬也就是RBW,RBW關系到頻譜儀分析兩個相近信號的能力,同樣也可以降低底噪,我們?cè)囍鴮BW減小,這個可以明顯的看到底噪在減小,當RBW減小10倍的時候,底噪會降低-10dBm,但是并不是RBW越小越好,隨著RBW的降低,可以明顯的看到頻譜儀掃描速度在變慢,所以要調整到一個合適的值。

頻譜儀如何降低平均噪聲電平測量微小信號(圖1)

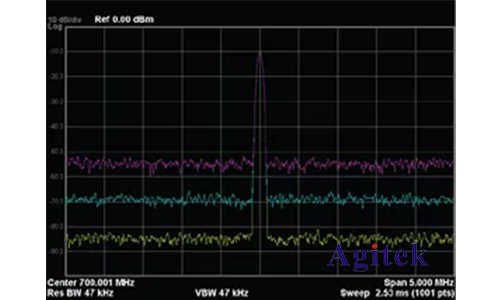

  第二項可以看一下輸入衰減,頻譜分析儀顯示的信號是疊加在平均噪聲電平上,這個噪聲是由頻譜儀自身產生的,大部分來自中頻放大器的第一級,它是寬帶白噪聲,經過中頻濾波器后送到包絡檢波器的平均噪聲功率,當輸人衰減增加時,降低了加在檢波器上的信號電平,而中頻放大器的增益同時增加來補償這個損失,其結果顯示屏上的信號位置保持不變。但是,噪聲電平被放大,增加了結果信噪比下降。因此信噪比隨著輸人衰減增加而降低。

  如果你加如外置衰減器,內置不衰減,這樣信號變小,但是到達中頻濾波器的白噪聲沒有變化,所以噪底沒有變加上外部衰減之后,為了保證測試結果的準確,會在RefLeveloofset里邊把衰減值補回來,這個時候顯示的底噪抬升了,但是不會影響測試的靈敏度(因?yàn)樾盘?hào)電平與底噪電平的之間的差值沒有變化)。

  所以可以直接將輸入衰減調至0dBm,可以看到底噪進一步降低

頻譜儀如何降低平均噪聲電平測量微小信號(圖2)

  還有一些頻譜儀會帶有前置放大器的選件,這個選件可以幫助我們放大信號,如果在前兩個參數調整后還沒有足夠低的底噪,就可以打開前置放大器,就可以看到底噪又有大幅度的降低,這個時候就可以去測試你的微小信號了。

  以上三種就是降低底噪也就是平均噪聲電平的方法,掃寬也會對底噪有一定降低的作用,但不是所有時候效果都明顯,也可以酌情調整!
