測試設置為4線配置

　　將儀器設置為電壓源并測量電流選擇高阻抗模式，其在吉時利2460輸出關閉時打開輸出繼電器，在將電池連接到輸出之前選擇此模式。這可防止在輸出關閉的情況下將電池連接到儀器時耗盡電量。

　　將電流限值設置為電池要充電或放電的電流電平。這是測試的負載電流。即使2460提供電壓源，其也在恒定電流模式下工作，因?yàn)槠涮幱陔娏飨拗?，直到其達到所需電壓。

　　打開source readback（源讀回）以使2460在充電或放電時測量電池電壓讀取負載電流、源讀回電壓和相對時間戳。

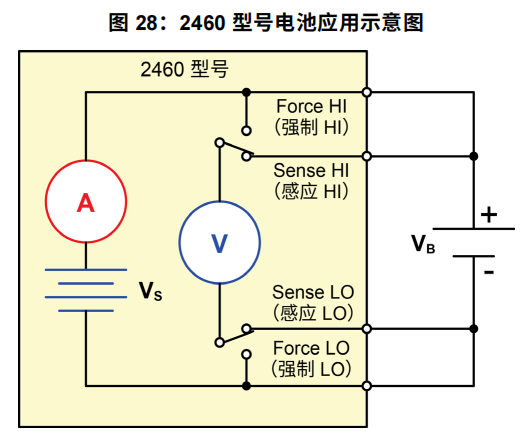

　　監測電壓，直到電池電壓達到規定的電壓電平并停止測試要設置測試，請將2460連接到電池，如下圖所示。從儀表端子到電池進行4線（遠程感應）連接，以消除導線電阻的影響。這樣，您可以盡可能靠近儀表端子來測量電池電壓。

　　要給電池充電，編程2460輸出與電池額定電壓相等的電壓。例如，要給10 V電池充電，請將2460設置為提供10 V電壓源。當電池充滿電時，電流降至其達到零或接近零（電池已充電）。要使電池放電，編程2460將電壓輸出為低于電池電壓的電平，并將輸出關閉狀態設置為高阻抗。在此配置中，2460作為接收裝置為電池放電。來自電池的電流流入2460的SENSE HI（感應HI）端子，從而產生負電流測量值。當電池放電時，電流保持恒定。

　　電池的充電和放電循環通常需要幾個小時，因此自動化測試非常重要。建議使用SCPI或TSP編程控制。
