入門級示波器并不單指它的價格低，而是它的用武之地偏向于基礎應用。通常意義上，基礎應用是測量低頻率、低速信號、以及基本的時間幅度項目測量。本文著重對比基礎款示波器各自的特色以及優勢，以便能幫助工程師在實際應用中，選擇更合適的工具，較大效能的發揮效用。

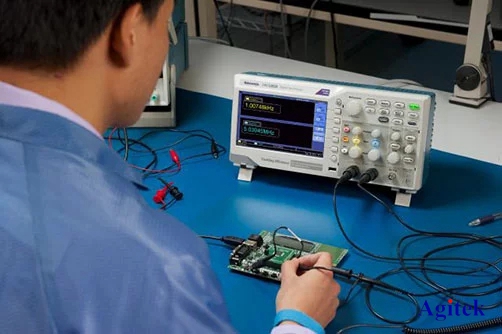

長存儲基礎示波器TBS1000B

       泰克示波器TBS1000B是目前基礎應用測量領域應用廣泛的產品了。前面板上的 USB 主控端口可以把儀器設置、截圖和波形數據保存到 U 盤上。 這個端口還支持內置數據記錄功能，可以設置示波器，把24 小時的用戶指定觸發波形保存到 USB設備。

        除此之外，還可以選擇“Infinite”選項，連續監測波形。 在無窮大模式下，可以把觸發的波形保存到外部 USB 存儲設備上，沒有時間長度限制，直到存儲設備裝滿。 示波器將引導您插入另一個 USB 存儲設備，繼續保存波形。

“高”采樣帶寬比示波器

       入門級示波器的采樣率一般和帶寬是相關的，帶寬越高采樣率越大。縱觀多家品牌的基礎款示波器，50MHz/70MHz大多配1GSa/s采樣率，而以100MHz帶寬為例，配2GSa/s采樣率為多見。

采樣帶寬比很關鍵，尤其是測長時間波形實際采樣率下降時，有些示波器就捉襟見肘了，比如測一些總線信號時基檔位到10s/div 甚至20s/div，實際采樣率可能就是250kSa/s，根據奈奎斯特采樣定理，此時被測信號的頻率就不能大于125kHz了。

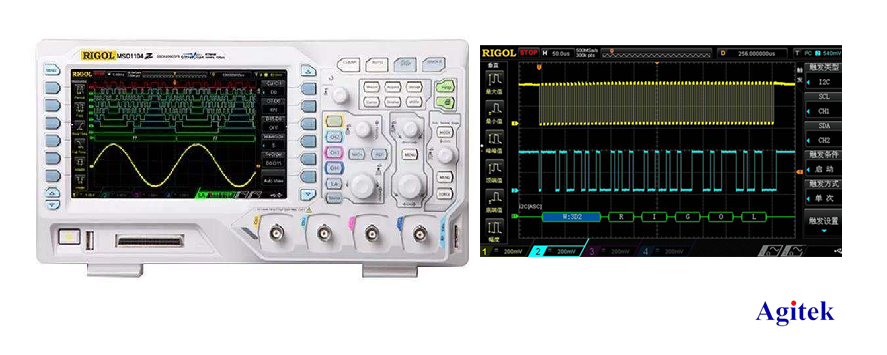

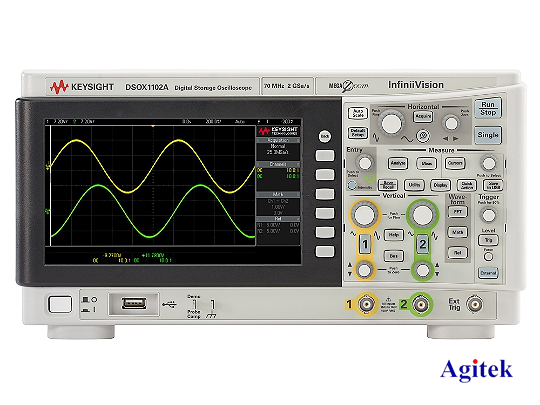

        InfiniiVision 1000 X 系列示波器，2GSa/s采樣率，波形捕獲率到50000wfm/s，普源精電（Rigol） DS1000Z系列也能到30000wfm/s，牢牢占據第二位。

        DS1104Z，值得一提的是它不僅采樣率2G，存儲深度也能做到24Mpts，有利于長時間波形采集。

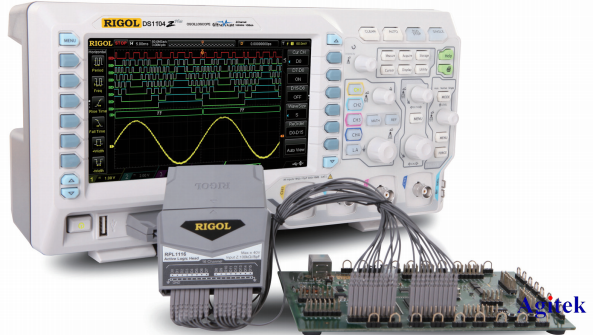

帶邏輯分析儀的基礎示波器

       帶邏輯分析儀的示波器一般命名為MSO，基礎款帶MSO的比如泰克的MSO2000B、普源的DS1000Z Plus+ MSO 升級選件、是德MSOX2000A。

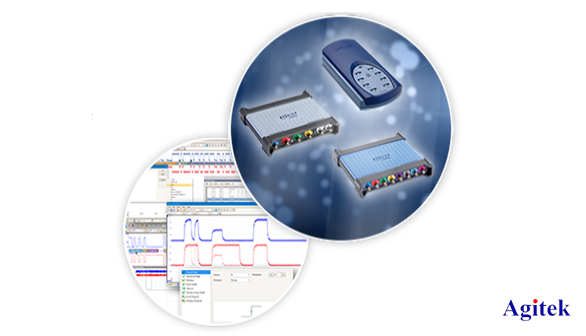

小型數采--USB模塊示波器

       基于PC的數字示波器提供傳統測試設備所提供的所有功能(數字存儲示波器,頻譜分析,儀表和數據記錄器),體積小、數據通過電腦處理，豐富了后處理的手段，便于系統集成。在模數轉換的場景中完全可以當一臺高帶寬數據采集系統來用。

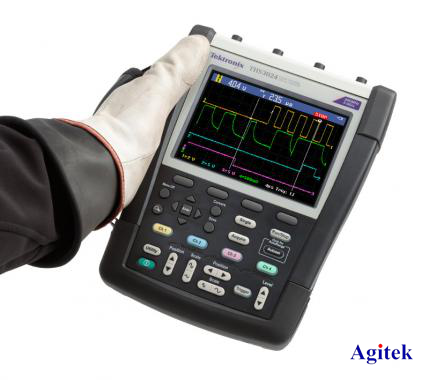

手持浮地示波器

       得益于電池供電的優勢，一些入門級示波器具備浮地信號測量功能。市面上能夠浮地測量的示波器可選的也不多，中端的有普源DS6000帶電池款，帶寬能到1GHz，其他都需要通過隔離變壓器實現示波器浮地；而基礎款的浮地示波器有泰克TPS2000、THS3000，還有是德U1600 系列手持式示波器。

       入門級示波器特色功能有限，但是的確在不同應用場景發揮了獨特的作用。由于其技術門檻低、簡單、價格低，在選擇時更應注重產品的質量。資深的品牌，比如泰克、是德、普源精電等品牌廠家注重品控的質量，一臺基礎的設備可以使用10-20年，而隨著技術不斷成熟，軟件不斷發展，示波器操作反應快，數據傳輸快，都是新的市場環境提出的新要求。產品的迭代更新，產業鏈的一起發力，中國制造形成的工業優勢也將越發明顯，更好的降低生產過程中的成本。
