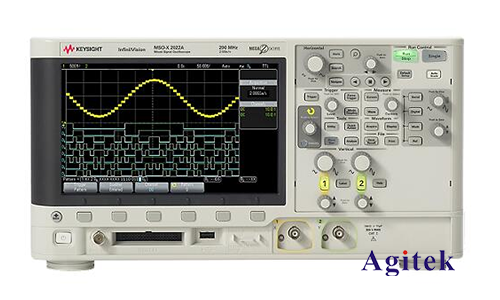

是德示波器校準時需注意的事項
—耦合方式:直流、交流
—探頭設置:如何進行設置
—觸發:內觸發、外觸發。觸發方式不對,會導致信號不穩定
—阻抗匹配
—帶寬限制
—測試線纜:如何正確選用測試線纜
1.耦合方式的選擇
直流耦合VS交流耦合
—被測信號只測交流不測直流,將直流分量濾掉,稱為交流耦合
—輸入信號有直流分量和交流分量一起進入測量電路,稱為直流耦合(推薦:對交、直流分量的響應特性)
是德科技示波器的校準——被測是德科技示波器首選直流耦合(DC Couple)方式,相應,校準器也應選擇直流耦合方式。
2.探頭設置
—是德科技示波器探頭設置:1:1,10:1,100:1;
—是德科技示波器測量電壓幅值時
(1)探頭設置為10:1衰減,所測真實值應為讀書×10
(2)探頭設置為100:1衰減,所測真實值應為讀書×100
—是德科技示波器校準時,應將探頭設為1:1.
3.觸發方式的選擇
選擇正確的觸發方式,可保證測量時波形穩定顯示。
—觸發源(SOURCE)的選擇應與所用通道一致。
—正確選擇出發源的前提下,還應注意調節觸發電平旋鈕(LEVEL):緩慢調節觸發電平,上下微調觸發電平,從而使得被測信號能夠穩定地顯示在屏幕上(使用外觸發也一樣)。
4.阻抗匹配
校準是德科技示波器上升時間,及頻率響應(帶寬)時,
—基本處于射頻段使用;
—標準器設為50Ω輸出阻抗;
—被測是德科技示波器輸入阻抗也應設為50Ω;
對于有些中低檔是德科技示波器輸入阻抗只有1MΩ的
—應外接一個通過式50Ω匹配阻抗(50Ω終端)
—端接在是德科技示波器的輸入端。
5.帶寬限制
是德科技示波器一般都具有帶寬限制功能(BW ON)
—被測信號在限制帶寬以內充分響應,如果被測信號超出限制帶寬,則被測信號會被大大衰減,這樣就實現了測量時濾掉不需要的高頻干擾成分,但對于計量來說,這就產生了一個問題:在檢測頻率響應的時候,會出現超差的現象!so,在校準是德科技示波器時,如發現頻率響應超差,則應先考慮是否打開了帶寬限制。
則,總結如下,校準是德科技示波器頻率響應(帶寬)時,出阻抗匹配外,需注意:
—將帶寬限制(BW)關閉;
—保證全帶寬測量。
6.測試線纜
上升時間及頻率響應的校準在高頻段進行,使用測試線纜時會有一定的衰減。為了減小誤差,是計量結果更加準確,我們應該:
—使用的線纜應盡量短
—接頭匹配,盡量減少轉接
—必要時先標定線纜的衰減量
—使用FLUKE 9500B不許另外接線纜(有廣告的嫌疑,大家可忽略!)。

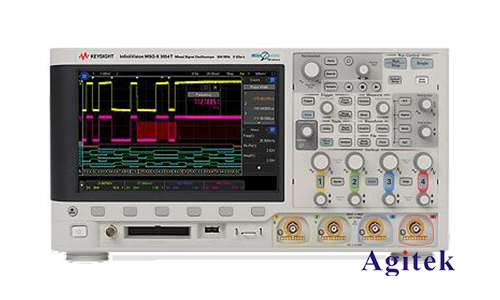

現場校準注意事項
1.現場溫濕度監控
2.儀器可靠接地:因為是德科技示波器一般在高頻段進行測量,所以接地很重要,一個是可以減少周圍儀器的共同干擾;另一個是保護儀器,保護人,減少漏電的可能性。
3.防靜電措施
由于是德科技示波器一般處于射頻段,天氣情況會對儀器有干擾,而且靜電的瞬間放電會擊穿電容。預防措施:一、把儀器放在采取防靜電的工作臺上;二、工程師穿戴防靜電服飾。
4.事先閱讀儀器使用注意事項
以上是德示波器校準時需注意的事項的相關介紹,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
