是德示波器使用方法

發布日期:2023-01-13 14:26:23         瀏覽數:

  是德示波器是一種顯示波形的機器,也被稱為“電子工程師的眼睛”。其核心功能是在屏幕上顯示被測信號的實際波形,以便工程師發現定位問題或評估系統性能。該產品通常有兩個或四個通道,其低位相同,可以隨意選擇,將探頭插入其中一個通道,探頭另一端的小夾子連接到被測系統的參考位置。探針接觸被測點,使示波器能夠收集到該點的電壓波形。

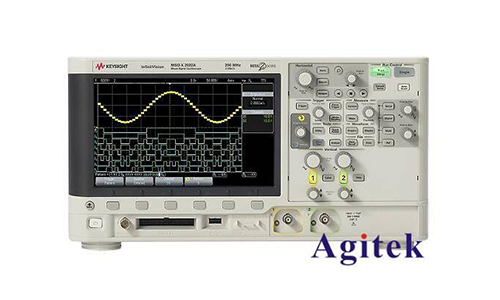

是德示波器使用方法(圖1)

  以下是德示波器的三種基本使用方法:

  首先,在執行下面提到的操作方法之前,將信號連接到示波器上,并注意不要超過范圍。此外,其使用方法非?;?。

  1.兩個按鍵

  AUTO:為了產生適當觀察的輸入信號顯示,自動設置功能,調整各種控制值。RUN/STOP動作/停止:觸發后的信息/示波器已停止采集波形數據。

  2.信號顯示控制

  操作水平控制按鈕:HORIZONTAL菜單,改變水平刻度和波形位置。屏幕水平方向的中心是波形的時間參考點,調整位置按鈕,波形左右移動。

  垂直控制按鈕的操作:顯示波形,調整垂直尺和位置,并設置輸入?yún)?shù),每個通道需要單獨調整。波形可以通過調整位置按鈕上下移動。

  3.觸發模式

  示波器的“觸發”它使示波器的掃描與觀測信號同步,從而顯示穩定的波形。示波器的基本觸發模式有三種:自動模式(AUTO).正常模式/常規模式(NORM).單次模式(SINGLE)。

  InfiniiVision3000TX系列示波器

  數據采集是德數字示波器,A/D由轉換、軟件編程等一系列技術制造的高性能示波器。數字示波器通常支持多級菜單,可以為用戶提供多種選擇和分析功能。還有一些示波器可以存儲和處理波形。

  1.體積小.液晶顯示器重量輕,攜帶方便

  2.可長期存儲波形,并可停止放大存儲波形等多種操作和分析

  3.特別適合測量單次和低頻信號,測量低頻信號時不模仿示波器的閃爍

  4.除了模仿示波器所沒有的預觸發外,還有更多的觸發方法.脈沖寬度觸發等

  5.能夠經過GPIB.RS232.USB接口與計算機相同.打印機.繪圖儀連接可以打印.存檔.剖析文件

  6.具有較強的波形處理能力,可自動測量頻率.上升時間.許多參數,如脈沖寬度等

  InfiniiVision2000X系列示波器

  7.失真率相對較大。由于數字示波器顯示波形采樣,采樣點越少,失真點越大,通常有512個采樣點,受最大采樣速率限制,最快掃描速度和左近采樣點越少,高速失真點越大。

  8.測量復雜信號較差,由于數字示波器采樣點有限,無亮度變化,使許多波形細節信息無法顯示,雖然有些可能有兩個或兩個以上的亮度水平,但這只是一個相對的區別,加上示波器顯示分辨率有限,使其仍不能再現模仿顯示效果。

  9.可能會出現錯覺和混合波形。當采樣時鐘頻率低于信號頻率時,波形可能不是實際頻率和振幅值。數字示波器的帶寬與取樣率密切相關。當取樣率不高時,需要內插計算,容易出現混合波形。

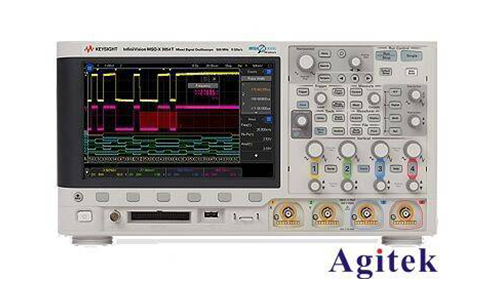

是德示波器使用方法(圖2)

       以上就是是德示波器使用方法的相關介紹,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
