如何解決測試過程中多路供電的難題(上)
解決測試過程中多路供電的難題有三個解決辦法,利用N6705C直流電源分析儀或N6700模塊化系統電源,適用20–500W/路的功率范圍,4路或更多的輸出;利用是德科技最新發布的M9615A五通道PXI源表模塊,配合M9019A 18插槽PXI機箱,更是可以實現數十路的同步或時序上電。這種方式的功率在20W/路之內,總功率200W;如果需要構建單路千瓦級的多路上電系統,APS就是很好的選擇,單路最高可以達到30KW。
通信、人工智能、云計算、智能終端等產品功能越來越強大、電路也越來越復雜,在這些產品的測試過程中,往往需要多路的供電。與此同時,每個供電通道的電壓和電流規格各異,上電或下電過程電壓斜率、時序也有嚴格的要求,傳統的程控電源完成這種多路的上電測試往往力不從心。

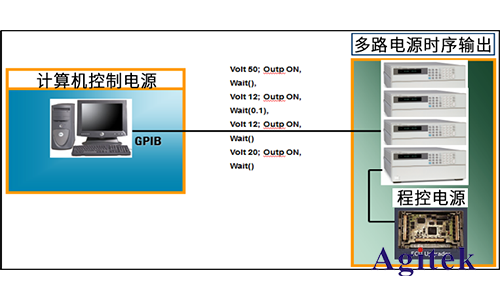

通過計算機發送指令控制多臺電源同步或時序上電,由于指令傳輸時延、電源的指令處理時間、電壓編程時間難以完全一致,毫秒級(mS)精準控制往往都難以實現,且重復性較差。

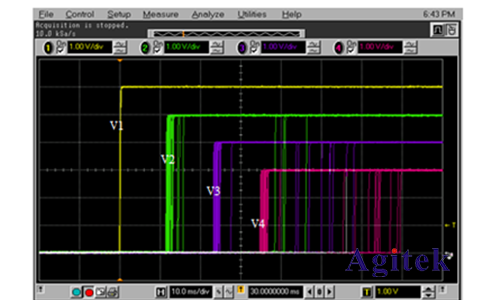

實測100次,用計算機發指令控制4臺電源實現每隔10ms的時序上電,重復性非常差
解決之道一

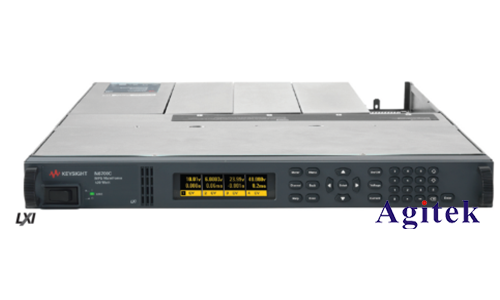

利用N6705C直流電源分析儀或N6700模塊化系統電源,適用20–500W/路的功率范圍,4路或更多的輸出。

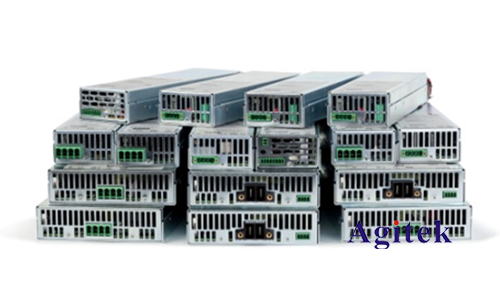

這是最為便捷的方式,主機和模塊分離,不同電壓、功率和性能高低的模塊可任意組合,具有極佳的靈活性和拓展性;同時多通道設計還簡化了同步或時序上、下電等復雜環境供電的操控、可靠性和安全性。N6705C的總功率為600W,N6700系列總功率1200W。

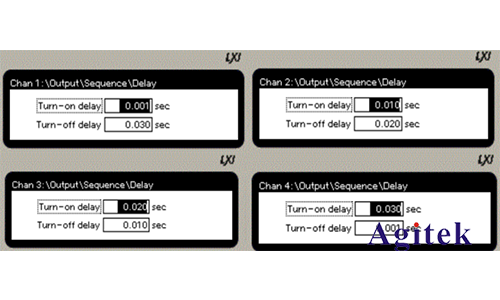

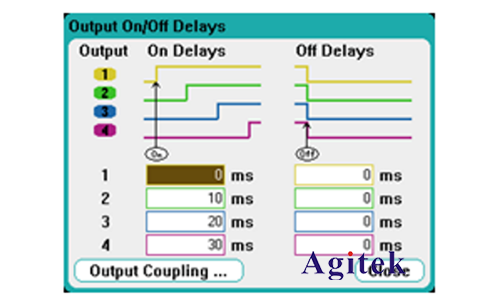

N6705C和N6700C的上電時序設置界面

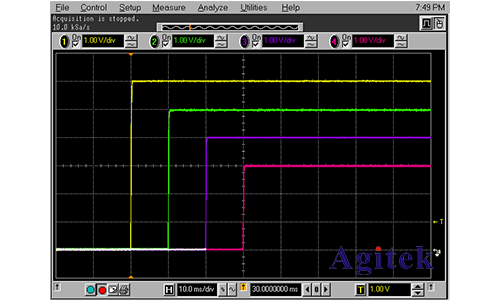

N6705C 4路每隔10mS時序
輸出100次的測試結果,完美的一致性
除設置上電時序外,N6700/N6705還可以通過面板操作,即可實現四路不同斜率、幅值等多通道復雜的上、下電操作。

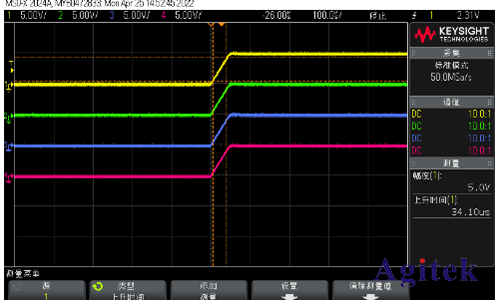

同步和一致邊沿

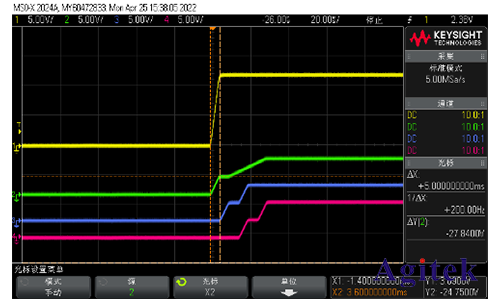

時延“階梯式”上電

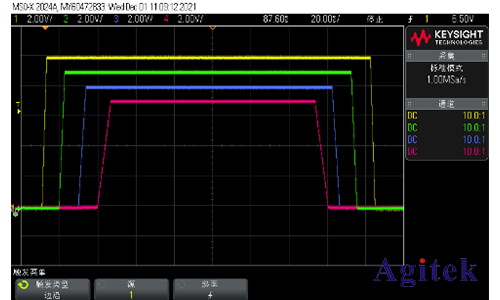

“門字型”上、下電

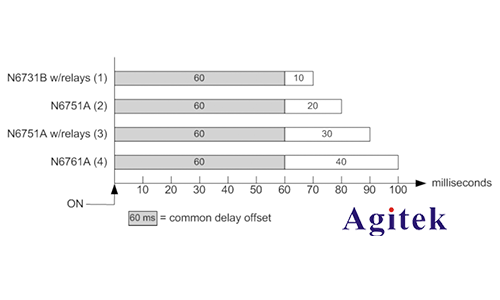

不同電源模塊的指令處理不盡相同,N6700可以設置不同模塊之間的等待時間,以保持用戶設定的時延。當電源通道數超過4路時,N6700電源主機也提供了相應的接口,硬件方式保持不同主機之間模塊的上、下電的精確同步。
以上就是解決測試過程中多路供電的難題的其中一種解決辦法,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
