頻譜分析儀的校準方法

發布日期:2023-03-08 16:00:23         瀏覽數:

  測試和測量儀器的價格并不便宜,至少都是上萬的精密儀器;因此,應按照正確的流程使用,并定期校準儀器。那么,是德科技系列儀器校準過程中需要注意哪些問題呢?今天,我們主要分享頻譜分析儀的校準方法。

  校準程序的頻譜儀

  頻譜儀內部計算機有三個常用的校準程序:頻率校準、幅度校準和預選器(YTF)校準。

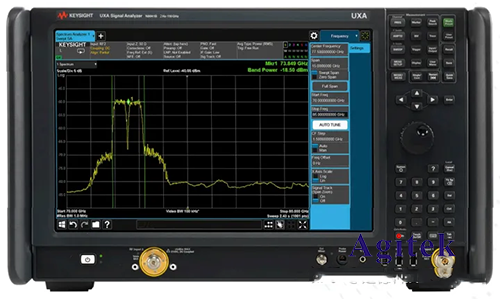

  頻譜分析儀的校準方法(圖1)

  1、頻譜儀頻率校準

  當頻譜儀振動、運輸、放置時間長或環境溫度變化較大時,頻譜儀的頻率調整會發生變化,導致頻率測量誤差。在嚴重情況下,測量信號會左右搖晃。這種現象可以通過頻率校準來消除。

  校準過程主要以300MHz信號為參考信號,掃描時間、中心頻率、跨度(掃寬)、誤差校準YIG主線圈延遲、副線圈靈敏度和掃頻靈敏度,使頻譜儀頻率調整范圍正常。

  校準方法:

  用頻率/幅度校準電纜,校準信號(CALOUTPUT)接入頻譜儀的信號輸入端。

  按【CAL】〔CALFREQ〕,頻譜儀進入頻率校準程序。

  校準結束后,屏幕上出現了“CALDONE”信息,按〔CALSTORE〕將校準數據存儲在儀器的E2PROM中。

  2、校準頻譜儀的振幅

  與頻率校準一樣,當頻譜儀測量范圍的準確性發生變化時,儀器可以通過范圍校準程序滿足出廠指標。該過程主要以300mhz信號為參考信號,測量和校正頻譜儀的整個通道范圍、區分帶寬濾波器、對數放大器和輸入衰減器。

  校準方法:

  用頻率/幅度校準電纜,校準信號(CALOUTPUT)接入頻譜儀的信號輸入端。

  按【CAL】〔CALAMP〕,進入范圍校準程序的頻譜儀。

  校準結束后,屏幕上出現了“CALDONE”信息,按〔CALSTORE〕將校準數據存儲在儀器的E2PROM中。

  3、預選器(YTF)校準

  預選器的頻率掃描和跟蹤是頻譜儀諧波波段的關鍵。該機器采用獨立于第一振動的驅動電路,分別校準和驅動每個波段。在頻譜儀快速掃描、慢掃描和跨波段掃描中,補償?shù)谝徽袷幤骱皖A(yù)選器的磁滯和延遲,大大提高了YTF的跟蹤特性。如果頻譜儀在諧波波段有5DB或更大的范圍誤差,則通常是由于儀器放置時間長,環境溫度變化大造成的。預選跟蹤器不良會導致范圍測量誤差,甚至無法測量信號。此時,YTF應進行校準。

  校準方法:

  用YTF校準電纜,梳狀波100MHz(COMB)信號接收到頻譜儀的RF輸入端。

  按【CAL】〔CALYTF〕,進入YTF校準程序的頻譜儀。

  校準結束后,屏幕上出現了“CALDONE”信息,按〔CALSTORE〕將校準數據存儲在儀器的E2PROM中。

  校準期間退出或校準不能完成錯誤信號的,按〔CALFETCH〕檢索校準數據。此時,儀器將需要重新調整和修理,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
