采樣模擬示波器，即等效電路時間采樣方式，從可重復數據信號的不同周期時間獲得采樣點，重建可重復數據信號的波型。它只準確測量采樣瞬時波型的瞬時速度強度，從而提高了模擬示波器的時間屏分辨率。與實時模擬示波器不同，采樣模擬示波器的一次打開只對輸入數據信號進行一次采樣。下一次打開將增加一個小的延遲時間，然后進行采樣。為了更好地覆蓋詳細的波型記錄，必須多次打開。網絡帶寬的準確測量由采樣器的相頻特性決定，網絡帶寬的準確測量可以非常高。

　　采樣模擬示波器的開啟和接下來的采樣與實時模擬示波器有顯著區別。最重要的是，為了更好地實現實際操作，采樣模擬示波器必須打開顯式，這必須與輸入數據庫同步。顯式開啟通常由客戶顯示，但有時硬件配置數字時鐘修復控制模塊可用于打開。采樣過程為：第一次采樣打開惡性事件，然后再次調整模擬示波器，等待下一次打開惡性事件。重新調整時間約為25μs。下一個打開惡性事件進行第二次采樣，并在第二個數據信息點采樣前增加一個小的增加延遲時間。增加的時間延遲由時間基礎設置和采樣水平明確。重復整個過程，直到獲得詳細的波形。

　　等效電路時間采樣示波器原理：

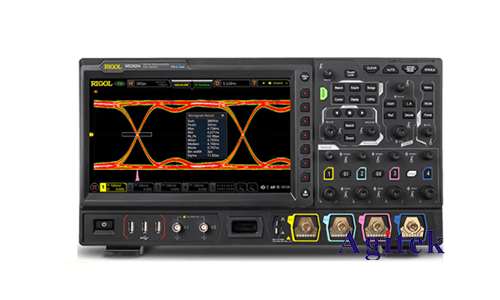

　　采樣模擬示波器也可以查詢眼圖。眼圖模式規定，應用同步時鐘數據信號進行開啟。模擬示波器對數據信息進行采樣，并在每個開啟惡性事件（允許再次調整時間）的所有顯示屏上顯示所有信息的1和0組成的組合結果。打開可以應用全速數字時鐘和分速數字時鐘，但如果代碼長度是數字時鐘切分比的偶倍率，則眼圖將丟失部分組成，然后變得越來越不詳細。

　　此外，如果應用數據信息作為其自身的開放標準，眼圖可以詳細顯示信息，但模擬示波器只能通過數據信息代碼類型的上升來打開，如果您有更多疑問或需求可以關注我們哦！非常榮幸為您排憂解難。
