數字示波器如何校準

發布日期:2023-03-30 14:47:07         瀏覽數:

  怎樣校準數字示波器

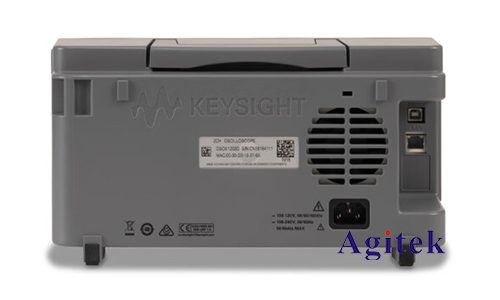

數字示波器如何校準(圖1)

  1)測試步驟

  (a)插入示波器的電源線,打開電源開關,電源指示燈亮起。掃描線出現后,將亮度調整到合適的位置,調整焦點控制,使掃描線最細。

  (b)調整基線旋鈕,使掃描線與水平刻度線平行。

  (c)順時針將微調/擴展控制開關旋鈕旋轉到校準位置。為了避免測量誤差,探極應在測量前進行檢查和校正。校準*是:將探極連接到示波器的校準方波輸出端,調整探級上校準孔的補償電容,直到屏幕上顯示的方波為平頂。

  (d)根據被測信號的大小,將伏/度選擇開關、工作方式開關、掃描時間選擇開關,并將需求和頻率放在適當?shù)奈恢谩?/span>

  (e)把輸入耦合開關放在“GND”位置,確定零電平的位置。然后放在“AC“位置,通過探極輸入被測信號,調整同步開關旋鈕,使波形穩定,觀察屏幕上信號波在垂直方向顯示的范圍,以及被測信號電壓V/DIV和顯示度的乘積;當使用10時:1輸入探極時,要將屏幕顯示幅度值×10。

  2)測量中應注意的事項

  (a)測量時,不要將儀器放在附近有強磁場的地方。

  (b)測量信號的幅度不得超過示波器各輸入端規定的耐壓值,以防止放大器燒壞。

  (c)在測試過程中,示波器的外殼應該懸浮,以避免短路。

  (d)通過示波器測量的交流電壓值為峰值。

  (e)試驗線應盡可能短,探極應靠近被測點,否則可引起波形畸變。

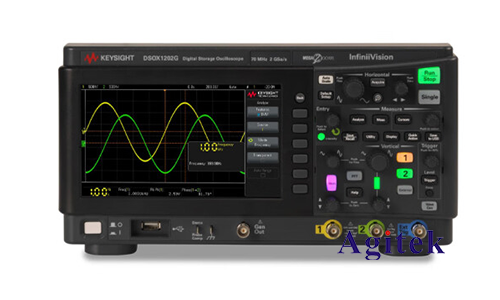

數字示波器如何校準(圖2)

      以上就是數字示波器如何校準和注意事項的相關介紹,如果您有更多疑問或需求可以關注西安安泰測試哦!非常榮幸為您排憂解難。
