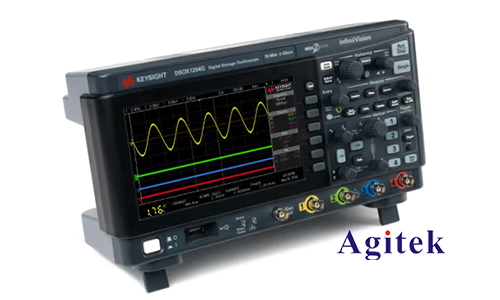

基本觸發模式

　　最基本、最廣泛使用的觸發模式是標準邊緣觸發。這種觸發使您能夠在上升、下降或兩個邊緣觸發。雖然邊緣觸發的使用和設置相對簡單，但它很容易受到噪聲的影響，特別是在處理等于或大于10Gbit信號（電壓電平遠小于標準TTL信號）時。觸發也很容易受到振蕩的影響，從而導致虛假觸發。

　　邊緣觸發的變體稱為邊緣過渡觸發。該模式可以在特定的邊緣（上升、下降或兩個邊緣）觸發，可能需要比指定的時間更短或更長的時間，從指定的低壓閾值轉換為高壓閾值。這對找到非常緩慢或非?？斓倪吘壏浅Ｓ杏?，脈沖序列中非常緩慢的邊緣會影響脈沖定期，而非?？斓倪吘墪?huì)導致過沖或其他錯覺波形。它與基本邊緣觸發器具有相同的限制。

　　另一種邊緣觸發是從邊緣到邊緣的觸發（也稱為延遲觸發）。示波器準備并延遲規定的時間，然后在下一個邊緣事件發生時觸發。該模型最適用于使用通道1到通道2類型的定時（假設兩個通道有獨立的電壓控制）。

　　毛刺信號觸發功能非常強大，支持您在額定數據速率中檢測額定變化（正在嘗試測試）。它使用時間限制符指定脈沖寬度的時間必須小于觸發時間。在這種觸發模式下，您需要了解兩個技術指標：用戶可以選擇的毛刺信號定期和硬件毛刺信號定期。用戶可以選擇的毛刺信號定期是確保毛刺信號的前提，也是您觸發圖形用戶界面的前提（GUI）承諾的最小時間。然而，硬件通?？梢哉业奖却藭r(shí)間更短的毛刺信號。例如，Agilent9萬A系列示波器具有用戶可以選擇的定期時間小于250ps，但其硬件可以檢測到低于100ps的毛刺信號。

　　短脈沖觸發模式可以定義“更高”的時間限制符和電壓電平閾值。該模式可用于檢測低于額定范圍閾值的邏輯信號、數字信號或模擬信號。信號低于額定閾值的一個典型原因是I/O路徑打開后情況不確定，可能導致電流從數據探針溢出，導致范圍不足成為邏輯高或邏輯低信號的毛刺脈沖。

　　脈寬觸發可以使用脈寬的“上限”和“下限”閾值來確定是否觸發事件，并有一個單獨的電壓電平來確定電平。也就是說，當指定的觸發電壓的波形脈沖過長或過短（兩次）時，示波器就會觸發。這種觸發模式通常用于長期事件（如總線上的鎖定狀態，沒有脈沖發送，或PCI-Express總線的空閑時間加速開關的切換）。

　　當信號持續高于或低于電壓電平達到指定時間長度時，可以設置電壓電平。當波形長時間處于過高、過低或不變狀態時，可以設置示波器進行觸發。該觸發模式可用于觸發電氣空閑、包收發距離和USB雙向總線。

　　建立和保持觸發模式是并行連接的測試要求，但其他接口也需要根據自己的技術指標建立和保持觸發。通常，這些接口包括PCI-Express總線和其他并行接口。例如，您可以在一個通道上使用時鐘信號，并在另一個通道上使用數據信號。因此，在數據線上設置有效的邏輯前提之前，需要建立時間和保持時間，以確保數據被時鐘邊緣鎖定。然后，您可以設置此觸發器，以觸發違反技術指標的前提。

　　窗口觸發可以讓你在示波器上定義一個窗口，窗口邊界由低壓閾值、高壓閾值和“最長”時間或“最短”時間定義。之后，當波形進入窗口，在窗口內外停留時間過長或過短時，可以觸發示波器。這種觸發器可以過濾掉總線上的任何噪音，讓你檢查長期的瞬態效應。

　　高級觸發

　　一般來說，基本觸發模式不足以滿足設計驗證或設計調試的需要。當使用基本觸發模式來處理這些事件和其他更先進的目的時，您通常需要使用會花費大量時間的測試和誤差方法。由于基本觸發模式受到噪聲和復雜/異步信號的嚴重限制，因此有必要進行測試和誤差方法。高級觸發可以消除這些問題，大大減少調試或驗證設計的時間。

　　一種典型的高級觸發是使用軟件觸發，以進一步限制硬件觸發。Agilentininium9萬A系列示波器的軟件觸發被稱為InfiniScan。通過使用搜索算法，可以檢查波形記錄，找出具體事件，方便您輕松限制復雜的波形，進行深入分析。例如，您可以設置硬件觸發器進行邊緣觸發，然后設置InfiniScan觸發器觸發非單調邊緣。因此，示波器將首先找到符合邊緣觸發前提的邊緣，然后使用軟件搜索邊緣，然后確認邊緣是否包含非單調邊緣。

　　另一種高級觸發是多級觸發。Agilent9000A系列示波器使用序列（A->B）觸發，使您可以指定兩個單獨的觸發事件和延遲時間（事件A后，檢查B前應等待的觸發時間）和復位時間（在重啟檢查A之前，示波器在事件A和事件B之間的時間）。此外，您還可以使用InfiniScan觸發和序列觸發，為您提供行業中獨特的三級觸發系統。這個觸發系統的功能非常強大，幾乎可以觸發你能想到的任何事件。序列觸發為您提供了創造性地捕捉復雜信號或罕見信號的機會。
