示波器如何實現自動化測試
最近有客戶遇到了一個問題。他們公司生產小功率電機(馬達)。生產的電機應逐個用示波器測量,效率太低。他們想在生產線上自動測試。事實上,這是可以實現的。示波器具有模板測試功能。當模板測試失敗時,示波器會發出脈沖信號,脈沖信號與PLC控制器連接,可自動分離不良產品。具體操作如下

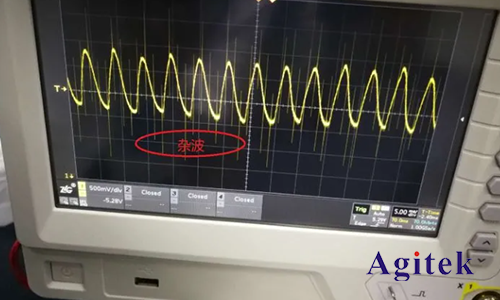

1、首先,示波器應具有濾波功能。如果沒有濾波功能,則無法用模板測試電機,因?yàn)殡姍C(jī)的波形混亂,并且有許多雜波信號。如圖1所示:
上圖是電機旋轉時用示波器測量的原始波形。我們可以看到很多尖刺,也就是很多雜波。一般來說,電機會有很多這樣的干擾(無刷電機干擾較?。?。在模板測試之前,我們必須過濾掉這些雜波,否則我們就不能進行模板測試。

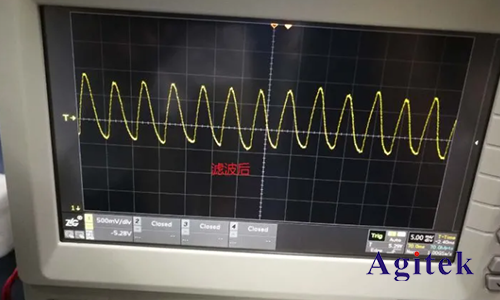

2、開啟濾波功能后,示波器。如圖2所示:

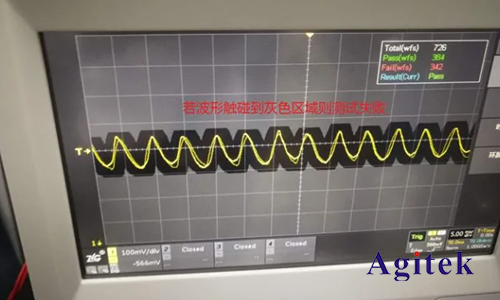

3、打開模板測試。如圖3所示:
上圖為模板測試界面。如果電機工作時波形不規則,波形范圍變化較大,波形接觸灰色區域,測試失敗。同時,示波器通過外部觸發輸出脈沖信號。我們可以通過BNC電纜將示波器輸出的脈沖信號連接到PLC控制器,實現自動測試,分離不良電機。我們還可以設置讓示波器發出聲音或保存截圖。
